Dlaczego warto wybrać osłonę ekranującą na rzep ZEM-PZP?
• Zabezpiecz długie, ekranowane przewody
Zamek błyskawiczny jest wyposażony w mechanizm zamykający, który zapobiega przypadkowemu otwarciu podczas przenoszenia.
• Modernizacja istniejącego okablowania
Montaż z wejściem bocznym zapewnia dodatkową warstwę ekranującą bez konieczności wyjmowania zatyczek lub ponownego montażu wiązki.
• Przyspiesz planowaną konserwację
Technicy mogą rozpiąć rękaw wzdłuż trasy i zamknąć go ponownie po zakończeniu serwisu.
• Kontrola wyrównania zamknięcia
Określona ścieżka zamka błyskawicznego pomaga zachować powtarzalną geometrię owinięcia wzdłuż prostych i zakrzywionych odcinków kabli.

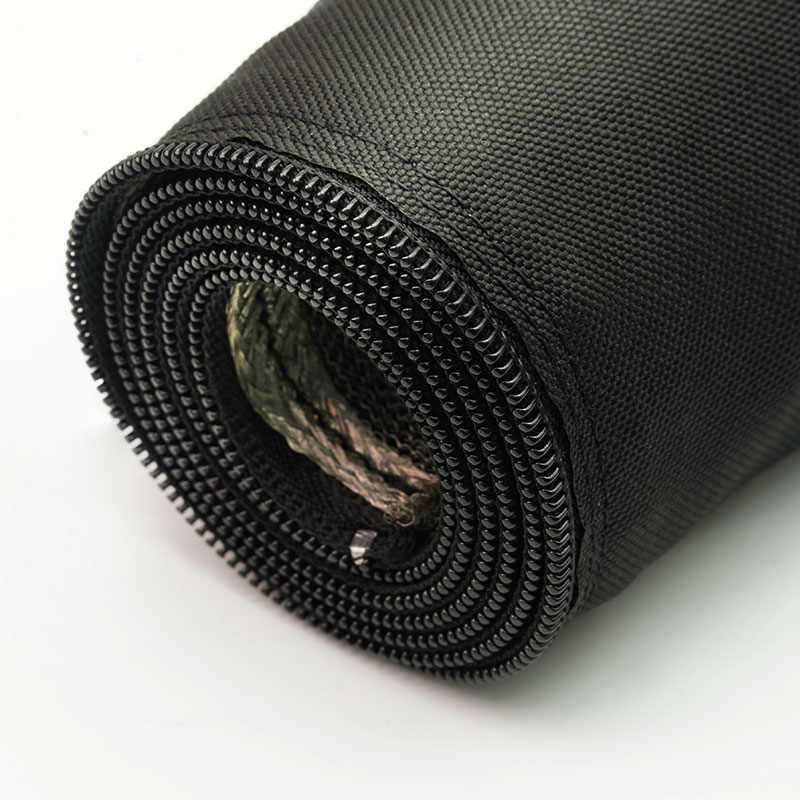

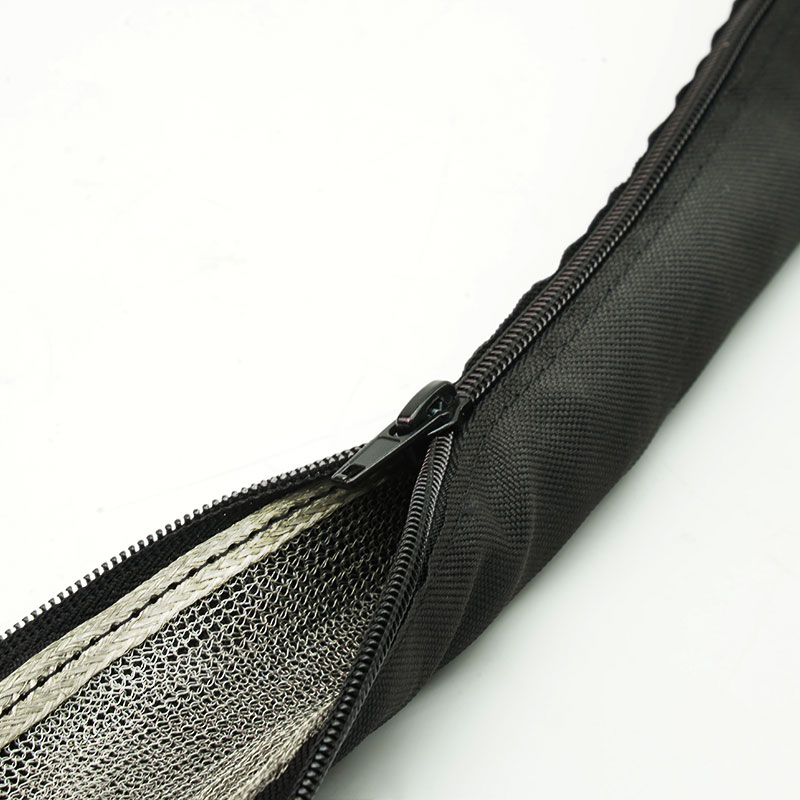

1. Zamek błyskawiczny na całej długości
Zapewnia pewne i powtarzalne otwieranie i zamykanie.

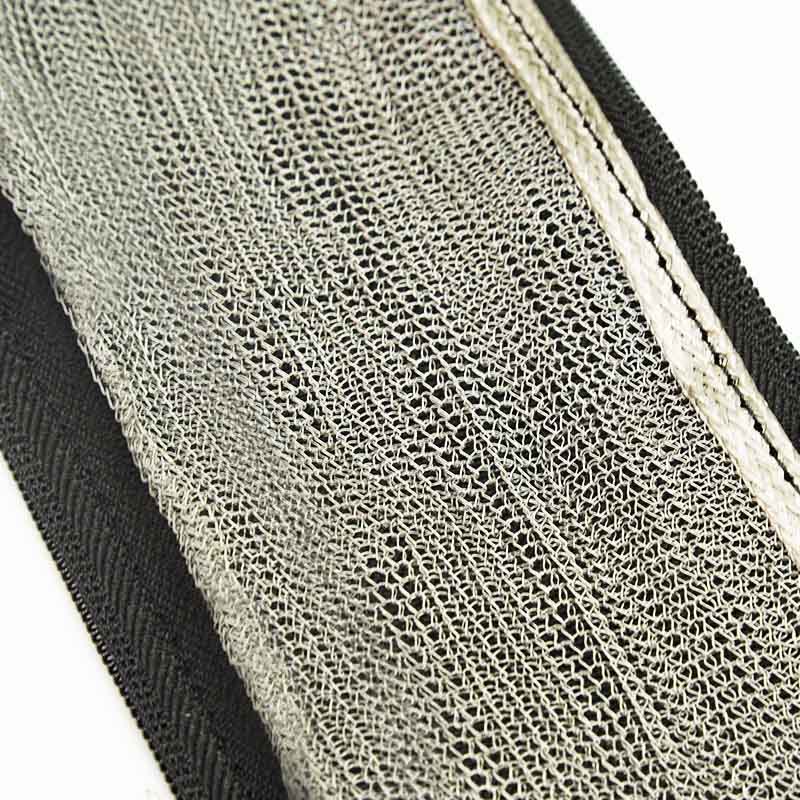

2. Zintegrowana warstwa ekranująca przewodząca
Obsługuje kontrolę EMI i RFI po prawidłowym uziemieniu.

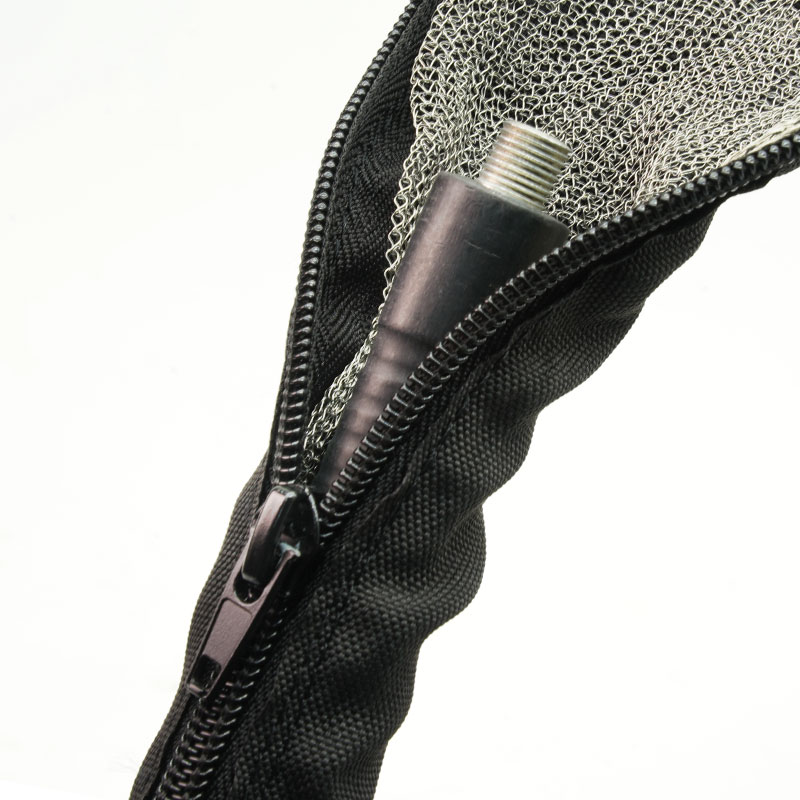

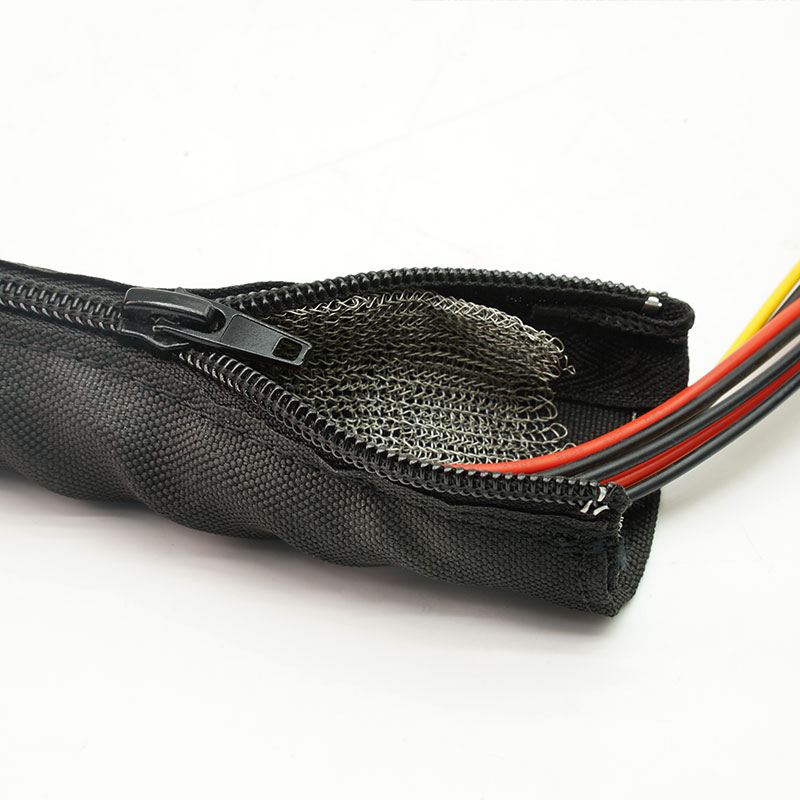

3. Modernizacja instalacji z wejściem bocznym
Owija gotowe kable i złącza.
4. Bezpieczne prowadzenie kabli
Utrzymuje porządek wśród grup przewodów podczas użytkowania i obsługi sprzętu.
5. Elastyczne wyznaczanie tras
Podąża za zakrętami i umiarkowanymi zmianami średnicy wiązki.
6. Konstrukcja użytkowa
Umożliwia planową kontrolę, wymianę i dodawanie kabli.
7. Niestandardowe zestawy zamków błyskawicznych
Można sprawdzić średnicę, warstwę ekranującą, orientację zamka, długość i opakowanie.
| Struktura | Otwierany rękaw owijany |
| Materiał rękawa | Poliester |
| Materiał zamka błyskawicznego | Nylon |
| Materiał warstwy ekranującej | Miedź cynowana |
| Temperatura pracy | -50℃~+150℃ |
| Łatwopalność | Samogasnący |
| Skuteczność ekranowania | ≥75 dB (30 MHz-3 GHz) na GB/T 30142-2013. |
| Kolor standardowy | Czarny |
| Dokumentacja zgodności | RoHS, REACH |
| Narzędzie tnące | Nożycowy |
| Format dostawy | Długości niestandardowe |
Specyfikacje
Numer części | ID (mm) | Średnica pakietu (mm) | Uszczelka Długość |
|
ZEW-PZP-015-BK | 15 | 10~15 | Długość niestandardowa |
ZEW-PZP-020-BK | 20 | 16~20 | Długość niestandardowa |
| 30 | 21~30 | Długość niestandardowa |
| 40 | 31~40 | Długość niestandardowa |
| 50 | 41~50 | Długość niestandardowa |
| ZEW-PZP-060-BK | 60 | 51~60 | Długość niestandardowa |
Typowe zastosowania
Maszyny przemysłowe
Zabezpiecza sprawne wiązki sygnałowe i sterujące znajdujące się w pobliżu silników, napędów i urządzeń przełączających.
Sprzęt do transmisji danych i komunikacji
Zawiera grupy kabli wymagające ekranowania oraz przyszłych przesunięć, uzupełnień lub zmian.
Robotyka i systemy automatyczne
Chroni przewody sprzężenia zwrotnego i sterowania, ułatwiając jednocześnie planowaną konserwację.
Instalacje nadawcze i testowe
Tworzy wielokrotnego użytku osłonięte krosna dla systemów, które wymagają okresowej rekonfiguracji.
Elektronika pomocnicza pojazdu
Modernizuje osłonę wokół dostępnych kabli komunikacyjnych i sygnałowych niskiego napięcia.
Zmierz całą wiązkę, w tym złącza, odgałęzienia i maksymalną średnicę lokalną. Określ docelowy zakres częstotliwości, wymagania dotyczące ekranowania, punkty uziemienia, orientację zamka, częstotliwość otwierania, warunki zginania i warunki otoczenia. Zachowaj wystarczający odstęp, aby zamek zamykał się bez ściskania kabli lub nadmiernego obciążenia bocznego szwu.
Dostępna personalizacja
Rozmiar rękawa i warstwa ekranująca - dopasowane do wiązki, elastyczności i docelowej wartości EMC.
Konfiguracja zamka - Można określić kierunek suwaka, rodzaj zamka, kolor i konstrukcję końcową.
Długości gotowe - zestawy cięte na wymiar dla stref maszynowych lub zestawów kablowych.
Etykiety i opakowania — dostępne są kody kreskowe, identyfikacja projektu, zestawy i kartony OEM.
Dokładna warstwa przewodząca, zamek błyskawiczny, nić i materiał zewnętrzny muszą być uwzględnione w każdej ocenie wydajności. Dokumenty RoHS i REACH mogą być dostępne dla potwierdzonych materiałów. Skuteczność ekranowania i parametry temperaturowe wymagają określonych warunków testowych. Standard VEW-PZP nie jest wodoodporny ani izolujący elektrycznie.
Weryfikacja materiału ekranującego - sprawdzana jest tożsamość warstwy przewodzącej i stan powierzchni.
Kontrola działania zamka błyskawicznego - sprawdzana jest praca suwaka, jego wyrównanie i bezpieczeństwo zakończenia.
Dopasowanie i ciągłość wykończenia - wymiary i uzgodnione kontrole elektryczne są wykonywane na gotowych elementach.
Wydanie zamówienia – Potwierdzono orientację, etykiety, ilość i opakowanie.
01. Dlaczego warto wybrać zamek błyskawiczny zamiast zapięcia na rzepy?
Zamek błyskawiczny zapewnia bardziej precyzyjne mechaniczne zapięcie przy dłuższych trasach i użytkowaniu; zapięcie na rzepy jest zazwyczaj szybsze przy częstym dostępie.
02. Czy można go zainstalować na złączach?
Montuje się go z boku, dzięki czemu tuleja nie musi przechodzić przez złącze.
03. Czy zamek błyskawiczny przerywa osłonę?
Konstrukcja zamknięcia ma wpływ na ciągłość. Należy potwierdzić nakładanie się przewodów i układ uziemienia, aby zapewnić wymaganą wydajność.
Poproś o próbkę lub wycenę
Prosimy o przesłanie zakresu średnic kabla, docelowego zakresu częstotliwości, metody uziemienia, środowiska instalacji, długości gotowej oraz ilości. MJ FLEX dokona przeglądu konstrukcji i zaleci odpowiednią konfigurację próbki lub wyceny.
