Dlaczego warto wybrać plecione osłony rzepowe VBW-PVT?
1. Modernizacja ukończonej instalacji elektrycznej
Owija się wokół istniejących wiązek przewodów, wtyczek i punktów rozgałęzień bez konieczności demontażu kabla.
2. Skróć czas konserwacji
Pełne zamknięcie otwiera się i ponownie uszczelnia w celu przeprowadzenia kontroli, naprawy lub wymiany kabla.
3. Pomieści przewijaki
Elastyczny, pleciony panel dostosowuje się do zagięć i umiarkowanych zmian średnicy wiązki.
4. Wymień jednorazowe opakowania
Wielokrotnego użytku zamknięcie pozwala na wielokrotny dostęp bez konieczności rozcinania opasek lub taśmy.

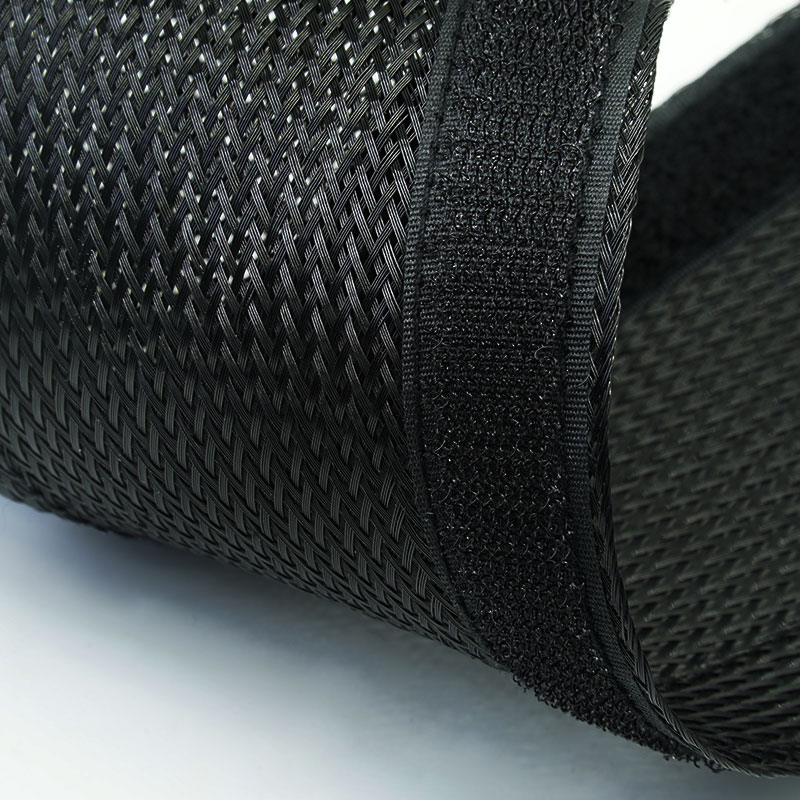

1. Zapięcie na rzep na całej długości
Umożliwia szybką instalację z wejściem bocznym i powtarzalne otwieranie.
2. Elastyczna konstrukcja pleciona
Dostosowuje się do zakrzywionych tras i nieregularnych grup kabli.
3. Rozszerzalny zakres pakietu
Umożliwia praktyczne dopasowanie w określonym zakresie średnic.
4. Ochrona przed ścieraniem
Pomaga zmniejszyć zużycie osłony kabla w kontakcie z ramami, panelami i powierzchniami urządzeń.
5. Modernizacja przyjazna dla złączy
Montaż należy wykonać po zamontowaniu zacisków i wtyczek.
6. Dostępne oddziały
Umożliwia wprowadzanie i wyprowadzanie kabli w wybranych punktach wzdłuż owijki.
7. Dostawa OEM na zamówienie
Dostępne w średnicach, długościach, kolorach i opakowaniach dostosowanych do potrzeb danego projektu.
| Materiał osłony | monofilament PET |
| Materiał na rzepy | Nylon |
| Budowa | Otwierany pleciony otulacz |
| Zamknięcie | Pasek na rzepy |
| Temperatura pracy | -40°C do +125°C |
| Temperatura topnienia | 240±10°C |
| Łatwopalność | UL94 V2 |
| Odporność na ścieranie | Średni |
| Kolor standardowy | Czarny |
| Orzecznictwo | RoHS, REACH |
| Narzędzie tnące | Ostrze lub gorący nóż |
Specyfikacje
Numer części | Szerokość płaska (mm) | ID (mm) | Szerokość rozłożenia (mm) | Szerokość rzepu (mm) | Uszczelka Długość (rolka) |
|
VBW-PVT-013-BK | 13 | Φ10 | 40±6 | 10 | 25 |
VBW-PVT-019-BK | 19 | Φ15 | 65±7 | 20 | 25 |
VBW-PVT-025-BK | 25 | Φ18 | 75±7 | 20 | 25 |
VBW-PVT-032-BK | 32 | Φ23 | 90±7 | 20 | 25 |
VBW-PVT-040-BK | 40 | Φ25 | 100±8 | 20 | 25 |
VBW-PVT-051-BK | 51 | Φ30 | 115±10 | 20 | 25 |
VBW-PVT-064-BK | 64 | Φ42 | 150±15 | 20 | 25 |
| VBW-PVT-075-BK | 75 | Φ52 | 170±20 | 20 | 25 |
| | | | | 25 |
| | | | | 25 |
| | | | | 25 |
| | Φ86 | | | 25 |
Typowe zastosowania
Stanowiska pracy i sprzęt biurowy
Łączy luźne przewody zasilania, danych i urządzeń peryferyjnych, umożliwiając jednocześnie łatwą ich wymianę.
Sprzęt do sterowania przemysłowego
Chroni podłączone przewody czujników i sterowania oraz skraca czas dostępu w celu rozwiązywania problemów.
Robotyka i automatyka
Organizuje elastyczne grupy kabli, w których podzespoły są regularnie serwisowane lub wymieniane.
Modernizacja wnętrz samochodowych
Umożliwia mocowanie akcesoriów i wiązek przewodów niskiego napięcia bez konieczności demontażu zainstalowanych złączy.
Systemy audio, wideo i eventowe
Tworzy wielokrotnego użytku wiązki kablowe do instalacji, które wymagają wielokrotnego montażu i demontażu.
Zmierz wiązkę kablową w jej najmniejszym i największym punkcie, a następnie uwzględnij złącza o dużych rozmiarach i rozgałęzienia. Wybierz szerokość, która umożliwia zamknięcie z odpowiednim zapięciem na rzepy bez ściskania kabli. Określ częstotliwość zginania, źródło ścierania, temperaturę i wymaganą liczbę cykli otwierania, aby oplot i zamknięcie można było dopasować do zastosowania.
Dostępna personalizacja
• Szerokość i zakres wiązek — Rozmiar dostosowany do faktycznie zainstalowanej grupy kabli i nakładania się zamknięć.
• Długość cięcia i wykończenie końcowe — przygotowane elementy do stanowisk roboczych, maszyn lub stacji uprzęży.
• Konfiguracja zapięcia — można sprawdzić szerokość, kolor i rozmieszczenie rzepów.
• Branding i opakowania — etykiety, kody kreskowe, zestawy, długości rolek i kartony OEM dostępne po uzgodnieniu.
Standard VBW-PVT jest przeznaczony do ogólnej organizacji kabli i ochrony przed ścieraniem. Dla potwierdzonych materiałów mogą być dostępne dokumenty dotyczące zgodności z RoHS, REACH i bezhalogenowości. Nie podawaj parametrów odporności na płomienie, promieniowanie UV, wodoodporności ani izolacji elektrycznej, chyba że wynika to z dokładnego zamówienia.
• Weryfikacja surowców — przędza pleciona i materiały zamykające są sprawdzane pod kątem zgodności ze specyfikacją produkcyjną.
• Kontrola zapięć — sprawdzane jest dopasowanie haczyków i pętli oraz siła trzymania.
• Kontrola splotu i krawędzi — sprawdzane jest pokrycie, zerwane przędze, luźne krawędzie i zanieczyszczenia.
• Ostateczna kontrola wydania — weryfikowane są wymiary, długość, etykiety, ilość i opakowanie.
01. Czy można go zainstalować na kablach ze złączami?
Tak. Osłona boczna nie musi przechodzić przez złącze.
02. Czy rękaw można ponownie otworzyć i użyć?
Tak. Jest przeznaczony do zastosowań wymagających wielokrotnego dostępu do kabli.
03. Czy jest to to samo co zamknięty, rozszerzalny rękaw pleciony?
Nie. VBW-PVT otwiera się wzdłuż, co ułatwia instalację i konserwację.
Poproś o próbkę lub wycenę
Prosimy o przesłanie wymiarów pakietu, środowiska instalacji, preferowanego zamknięcia, długości gotowej, ilości oraz wymaganych dokumentów. MJ FLEX przeanalizuje wniosek i zaleci odpowiednią konfigurację próbki lub wyceny.
