Dlaczego warto wybrać osłonę kablową STW-PET-UV?
1. Chroń uprzęże narażone na działanie promieni słonecznych
Materiał stabilizowany promieniami UV pomaga ograniczyć degradację spowodowaną długotrwałym wystawieniem na działanie warunków atmosferycznych.
2. Modernizacja okablowania zewnętrznego

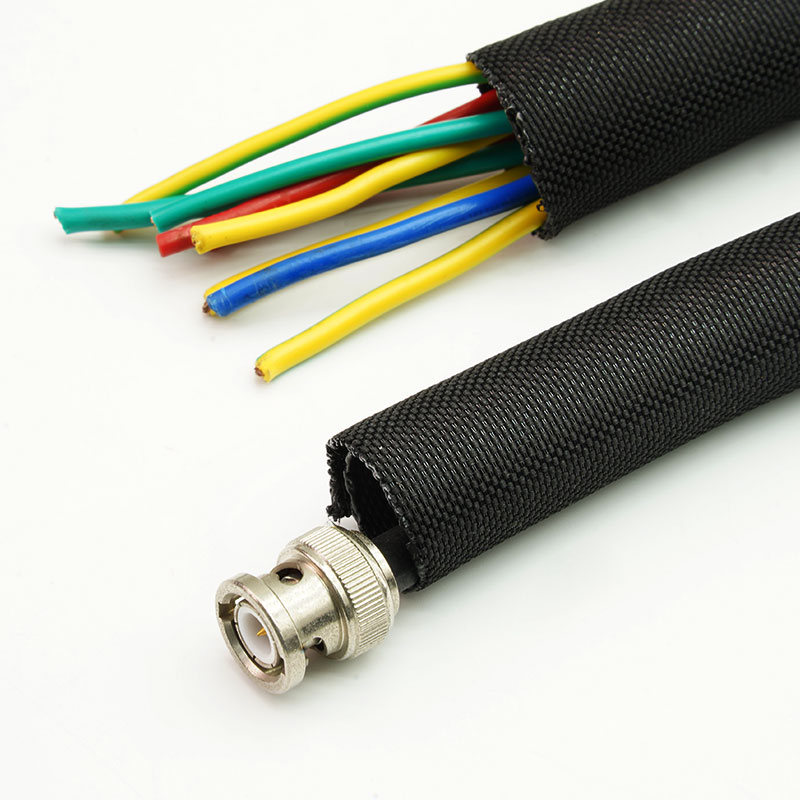

Wejścia boczne otaczają zainstalowane kable, złącza i odgałęzienia.
3. Utrzymuj dostęp do serwisu terenowego
Osłonę można ponownie otworzyć w celu przeprowadzenia kontroli lub wymiany kabla.
4. Połącz wytrzymałość na zewnątrz i elastyczność
Owijka tkana chroni przed standardowymi otarciami, bez konieczności stosowania sztywnego przewodu.

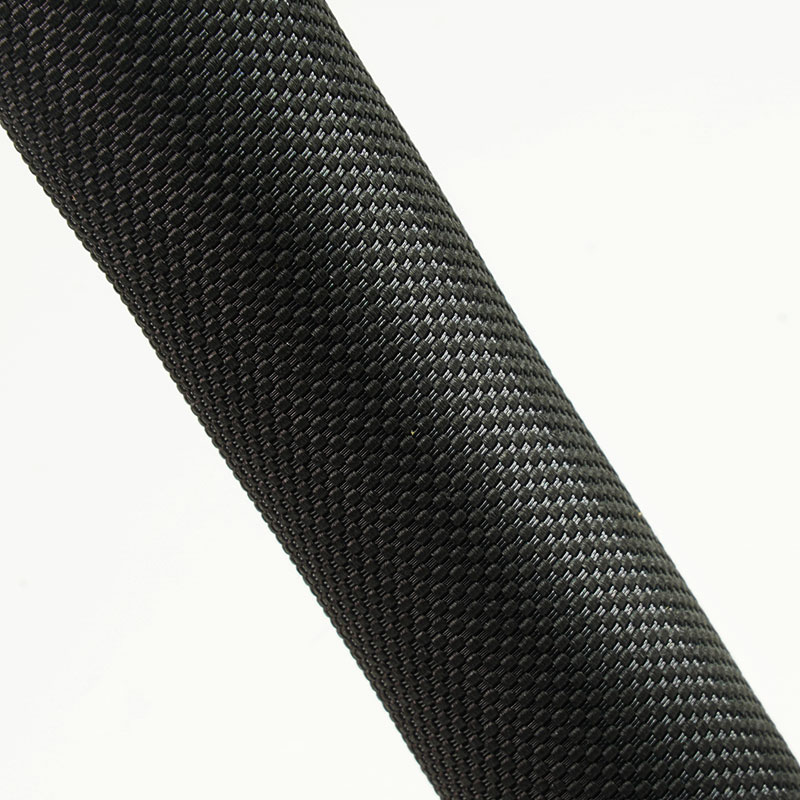

1. Tkanina poliestrowa odporna na promieniowanie UV
Opracowane do ochrony kabli narażonych na działanie promieni słonecznych.

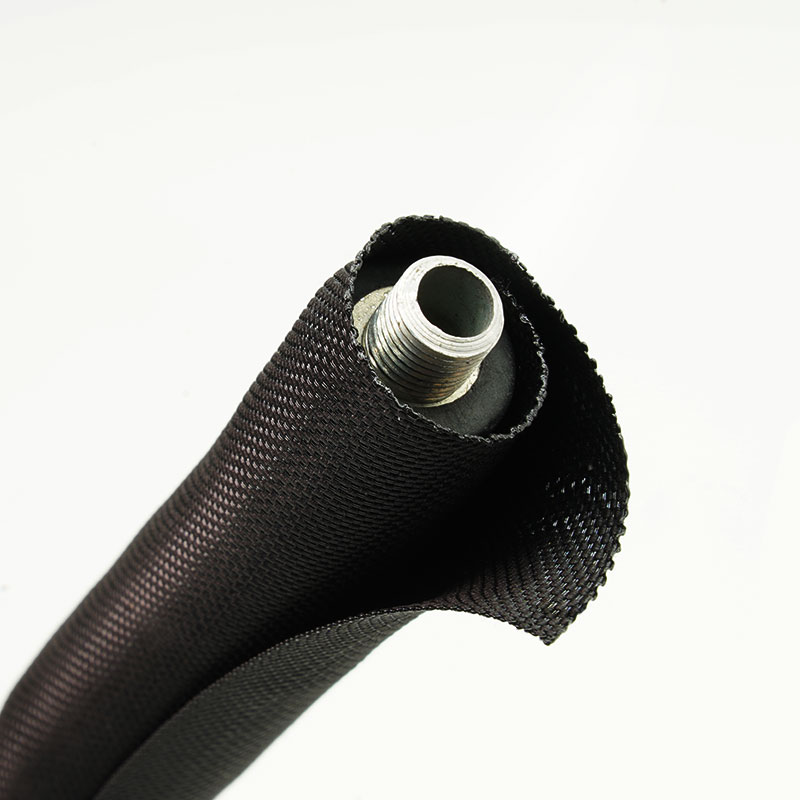

2. Samozamykająca się konstrukcja dzielona

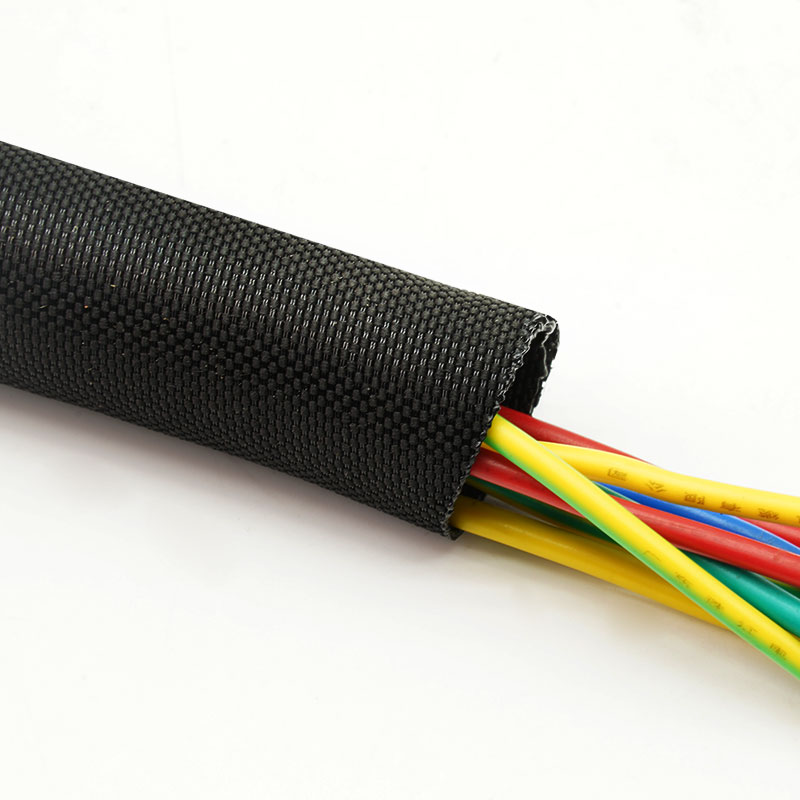

Owija istniejące wiązki bez odłączania zacisków.
3. Ochrona przed ścieraniem na zewnątrz
Pomaga chronić osłony kabli przed otarciami i uszkodzeniami mechanicznymi.
4. Elastyczna konstrukcja tekstylna
Podąża zakrętami i nieregularnymi trasami sprzętu.
5. Dostępne zamknięcie na zakładkę
Umożliwia rozgałęzienia i późniejszą konserwację.
6. Czarna konstrukcja do zastosowań zewnętrznych
Spełnia typowe wymagania dotyczące instalacji zewnętrznych.
7. Opcje cięcia i pakowania na zamówienie
Dostępne do montażu OEM i w zestawach do instalacji w terenie.
| Tworzywo | Monofilament i multifilament PET stabilizowany promieniowaniem UV |
| Budowa | Samozamykający się rozdzielony okład |
| Zachodzić na siebie | ≥35% |
| Temperatura pracy | -40°C do +125°C |
| Temperatura topnienia | 240±10°C |
| Łatwopalność | UL94 V2 |
| Kolor standardowy | Czarny |
| Orzecznictwo | RoHS, REACH, bezhalogenowy |
| Bez halogenu | Tak |
| Odporny na promieniowanie UV | Tak |
| Narzędzie tnące | Ostrze lub gorący nóż |
Specyfikacje
Numer części | Rozmiar nominalny (mm) | Szerokość rozłożenia
(mm) | Zakres średnicy wiązki (mm) | Uszczelka Długość (m/szpula) |
Min | Maksym |
STW-PET-003-BK-UV | Φ3 | 25±2 | 2 | 4 | 200 |
STW-PET-005-BK-UV | Φ5 | 29±2 | 4 | 6 | 200 |
STW-PET-006-BK-UV | Φ6 | 34±2 | 4 | 7 | 200 |
STW-PET-008-BK-UV | Φ8 | 46±2 | 6 | 10 | 100 |
STW-PET-010-BK-UV | Φ10 | 55±2 | 8 | 11 | 100 |
STW-PET-013-BK-UV | Φ13 | 65±2 | 12 | 15 | 100 |
STW-PET-016-BK-UV | Φ16 | 77±2 | 15 | 18 | 100 |
STW-PET-019-BK-UV | Φ19 | 104±5 | 18 | 20 | 50 |
| | | 23 | 26 | 25 |
| | | 27 | 31 | 25 |
| | | 30 | 34 | 25 |
| | | 37 | 40 | 25 |
| | | 48 | 52 | 25 |
● Uwaga: Wybierz rozmiar zgodnie z rzeczywistą średnicą wiązki i upewnij się, że po instalacji nakładanie wynosi co najmniej 35%.
Typowe zastosowania
Sprzęt solarny i fotowoltaiczny
Chroni dostępne przewody sterujące i komunikacyjne wystawione na działanie promieni słonecznych.
Zewnętrzne systemy telekomunikacyjne
Organizuje grupy kabli wokół anten, szaf i urządzeń infrastrukturalnych.
Sprzęt do ładowania pojazdów elektrycznych
Owija zewnętrzne lub częściowo odsłonięte wiązki przewodów pomocniczych.
Maszyny rolnicze i budowlane
Chroni okablowanie narażone na działanie słońca, kurzu i częste kontrole.
Oświetlenie zewnętrzne i oznakowanie
Zawiera kable zasilające i sygnałowe, zapewniając jednocześnie dostęp w celu konserwacji.
Opisz nasłonecznienie, klimat, temperaturę, wilgotność, substancje chemiczne, ścieranie i przewidywane warunki eksploatacji. Podaj zakres wiązki i lokalizacje odgałęzień. Dane przyspieszonego promieniowania UV, jeśli są dostępne, umożliwiają porównanie, ale nie należy ich przeliczać na uniwersalną liczbę lat eksploatacji na zewnątrz.
Dostępna personalizacja
• Średnica i nakładanie - Dopasowane do rzeczywistego asortymentu uprzęży zewnętrznych.
• Części cięte i zestawy - Przygotowane według strefy instalacji lub modelu urządzenia.
• Etykiety zewnętrzne - Identyfikacja produktu, partii i projektu na opakowaniu.
• Specjalny przegląd konstrukcji - Można ocenić gęstość splotu i łączone wymagania dotyczące wydajności.
Odporność na promieniowanie UV powinna być potwierdzona odpowiednimi danymi materiałowymi lub konstrukcyjnymi. Nie określa ona odporności na płomienie. Dla potwierdzonych materiałów mogą być dostępne dokumenty dotyczące dyrektyw RoHS, REACH i bezhalogenowości. Wszelkie oświadczenia dotyczące testów UV muszą być zgodne z dokładnie zamówioną tuleją.
• Weryfikacja materiału klasy UV - Zatwierdzona przędza stabilizowana jest identyfikowana na podstawie partii.
• Kontrola nakładania się i dopasowania - Zamknięcie jest sprawdzane w całym określonym zakresie wiązki.
• Kontrola powierzchni i krawędzi - Sprawdzane są wady tkania, luźne włókna i zanieczyszczenia.
• Śledzone opakowanie - Etykiety produktów i szczegóły zamówienia są weryfikowane przed wysyłką.
01. Dlaczego warto stosować wersję UV zamiast standardowej STW-PET?
Jest to bardziej odpowiedni wybór w przypadku dłuższego przebywania na słońcu.
02. Czy można go zainstalować na istniejącym okablowaniu zewnętrznym?
Tak. Konstrukcja dzielona owija się wokół zakończonych uprzęży.
03.Czy odporność na promieniowanie UV oznacza, że produkt jest wodoodporny?
Nie. Otwarta osłona tekstylna nie jest szczelnym, wodoodpornym przewodem.
04.Czy są dostępne inne kolory oprócz czarnego?
Wymagają one osobnej analizy wykonalności i oceny skuteczności działania w zakresie promieniowania UV.
Poproś o próbkę lub wycenę
Prosimy o przesłanie zakresu pakietów, środowiska instalacji, wymaganego standardu, długości cięcia i ilości. MJ FLEX zaproponuje odpowiednią konstrukcję i zorganizuje próbkę lub wycenę.
