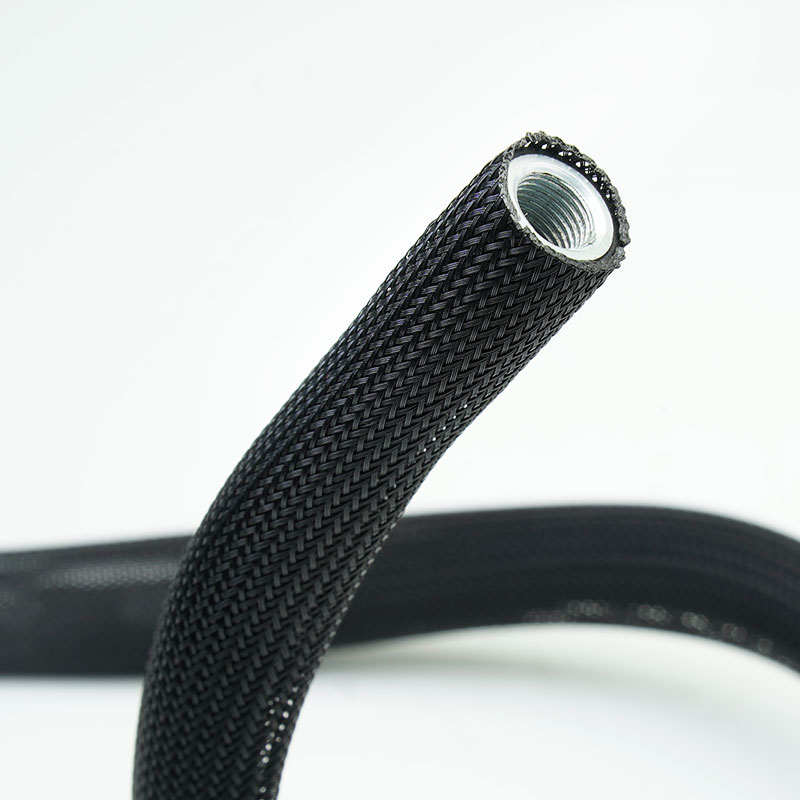

Elastyczna ochrona przed ścieraniem dla przemysłowych zespołów kabli i węży
Dlaczego warto wybrać oplot nylonowy PA6?
• Poprawa ochrony w wysokich temperaturach
PA6 stanowi wytrzymałą plecioną barierę dla wiązek kabli, które ocierają się o ramy, obudowy lub pobliskie komponenty.
• Łączniki montażowe bez konieczności rozdzielania konstrukcji
Rozszerzalny oplot rozszerza się podczas instalacji i układa się wokół wiązki kablowej.
• Równowaga między wytrzymałością a elastycznością
Rękaw dostosowuje się do zagięć i zmieniających się profili wiązek bez ciężaru sztywnego przewodu.
• Wsparcie produkcji specyficznej dla aplikacji
Dostępne informacje testowe można dopasować do proponowanego rozmiaru, miejsca instalacji i specyfikacji projektu klienta przed zatwierdzeniem.
1. Konstrukcja monofilamentu PA6
Zapewnia trwałą ochronę mechaniczną dzięki elastycznej, plecionej strukturze.
2. Rozszerzalny zakres instalacji

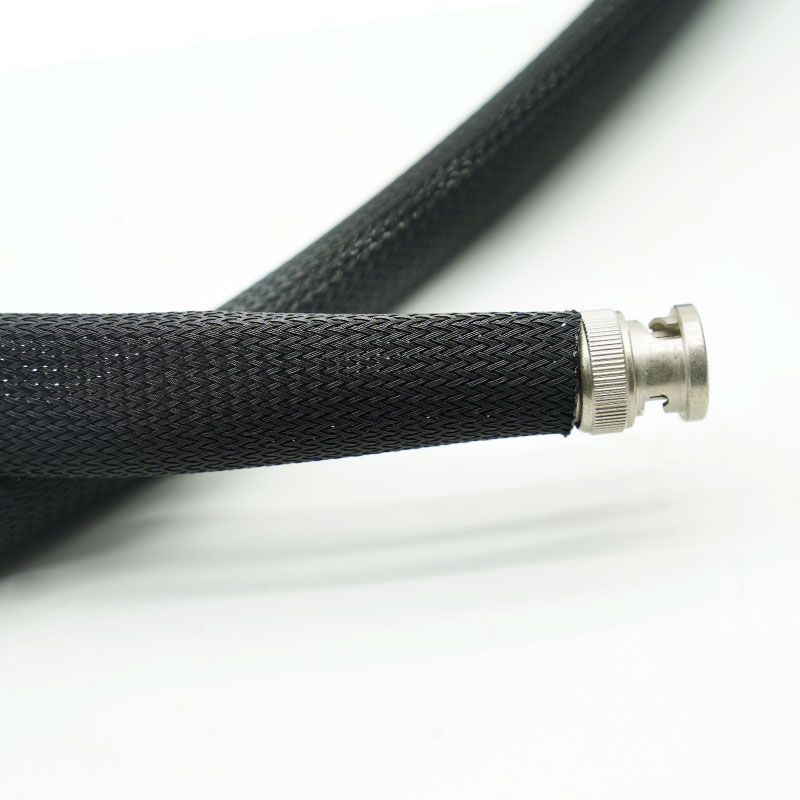

Przechodzi przez złącza i dostosowuje się do umiarkowanych zmian średnicy wiązki.
3. Dobra odporność na ścieranie
Pomaga zmniejszyć zużycie osłon kabli w układach maszyn i urządzeń.
4. Elastyczna wydajność gięcia

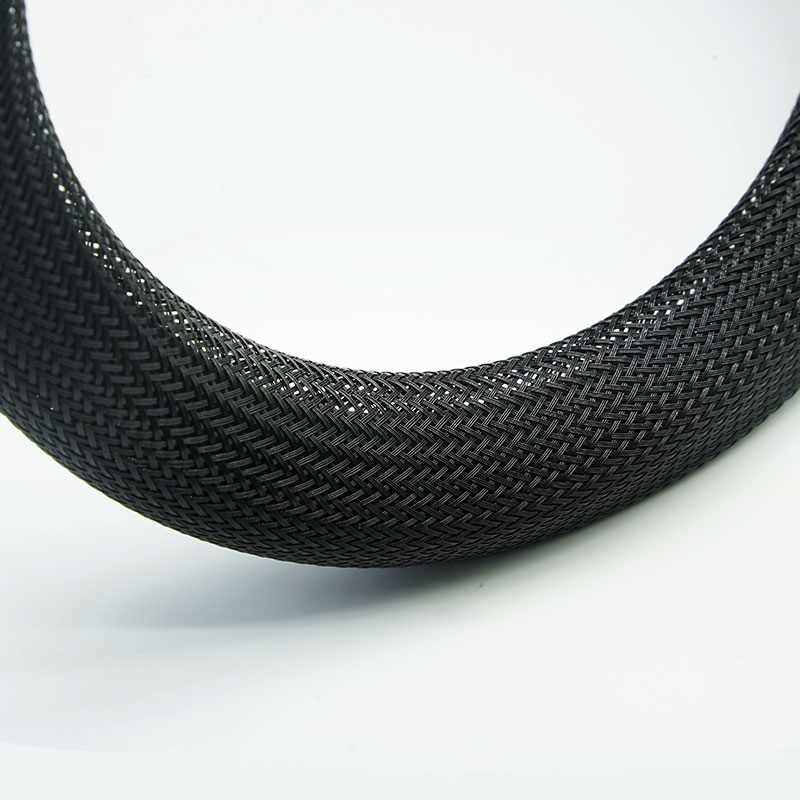

Podąża zakrzywionymi ścieżkami uprzęży, zachowując uporządkowany zasięg.
5. Lekki otwarty warkocz
Zapewnia dodatkową ochronę bez konieczności uszczelniania wiązki lub tworzenia nieporęcznego przewodu.
6. Opcje dostaw niestandardowych
Dostępne w rozmiarach, kolorach, długościach cięcia i opakowaniach zależnych od projektu, podlegające ocenie.
| Tworzywo | Monofilament PA6 |
| Budowa | Rozszerzalny warkocz |
| Temperatura pracy | -40°C do +125°C |
| Temperatura topnienia | 220±10°C |
| Łatwopalność | UL94 V2 |
| Odporność na ścieranie | Wysoki |
| Grubość ścianki | 0,65 ± 0,05 mm |
| Kolor standardowy | Czarny |
| Zgodny z RoHS | Tak |
| Zasięg zgodny | Tak |
| Bez halogenu | Tak |
| Odporny na promieniowanie UV | Tak |
| Narzędzie tnące | Gorący nóż |
Specyfikacje
Numer części | Szerokość (szer.) | Rozszerzony zakres (mm) | Ściana Grubość (mm) | Uszczelka Długość (m/szpula) |
Cal | mm | Min.(I) | Maks.(O) |
BRS-PA6-003-BK | 1/8” | 3 | 1 | 6 | 0,65±0,05 | 1000 |
BRS-PA6-006-BK | 1/4” | 6 | 3 | 9 | 0,65±0,05 | 500 |
BRS-PA6-008-BK | 5/16” | 8 | 5 | 12 | 0,65±0,05 | 350 |
BRS-PA6-010-BK | 3/8” | 10 | 7 | 17 | 0,65±0,05 | 350 |
BRS-PA6-012-BK | 1/2” | 12 | 8 | 20 | 0,65±0,05 | 350 |
BRS-PA6-016-BK | 5/8” | 16 | 10 | 27 | 0,65±0,05 | 250 |
BRS-PA6-018-BK | 11/16" | 18 | 12 | 29 | 0,65±0,05 | 250 |
BRS-PA6-020-BK | 3/4” | 20 | 14 | 32 | 0,65±0,05 | 200 |
| 1” | 25 | 18 | 35 | 0,65±0,05 | 200 |
| 1-1/4” | 32 | 20 | 50 | 0,65±0,05 | 150 |
| 1-1/2” | 38 | 30 | 60 | 0,65±0,05 | 100 |
| 1-3/4” | 45 | 35 | 75 | 0,65±0,05 | 100 |
| 2” | 50 | 40 | 80 | 0,65±0,05 | 100 |
| 2-1/2” | 64 | 45 | 105 | 0,65±0,05 | 50 |
| 3” | 76 | 64 | 120 | 0,65±0,05 | 50 |
| 4” | 100 | 80 | 150 | 0,65±0,05 | 50 |
● Uwaga: Rozszerzony zakres oznacza możliwości geometryczne, a nie preferowany punkt pracy ciągłej. Wybór rozszerzenia bliskiego maksymalnemu zwiększa rozwarcie oplotu, zmniejsza zasięg powierzchni i skraca długość instalacji.
Typowe zastosowania
Maszyny przemysłowe
Chroni przewody sterujące i czujniki przed ocieraniem o ramy, osłony i powierzchnie ruchomych urządzeń.
Samochody osobowe i pojazdy specjalistyczne
Łączy wiązki przewodów w obszarach wymagających elastycznego prowadzenia i mocniejszej ochrony mechanicznej.
Robotyka i automatyka
Kontroluje zaburzenia kabli i zużycie powierzchni wzdłuż tras przegubowych lub wielokrotnie obsługiwanych.
Narzędzia elektryczne i sprzęt produkcyjny
Chroni wewnętrzne przewody przed wibracjami, manipulacją i kontaktem z obudową.
Sprzęt morski i outdoorowy
Zapewnia solidną organizację kabli w miejscach, gdzie należy brać pod uwagę narażenie na wilgoć i obróbkę mechaniczną.
Należy podać minimalną i maksymalną średnicę wiązki kablowej, największe złącze, promień gięcia, stopień ścieralności, temperaturę, płyny oraz wymagane dokumenty. Poliamid PA6 absorbuje więcej wilgoci niż PET, dlatego wymagania wymiarowe lub mechaniczne w ściśle kontrolowanych zastosowaniach należy analizować w kontekście przewidywanych warunków pracy.
Opcje dostosowywania
• Zakres rozmiarów i rozszerzeń -Średnicę nominalną i kąt oplotu można porównać z wiązką kablową i największym złączem.
• Opcje kolorów -Standardowo stosuje się kolor czarny, inne kolory można oceniać zależnie od ilości i dostępności surowców.
• Usługa cięcia na długość -Istnieje możliwość dostarczenia wstępnie przyciętych elementów z uzgodnioną tolerancją długości i obróbką końcówek.
• Opakowanie i identyfikacja-Długość rolki, ilość kartonów, prywatne etykiety i odniesienia do projektu mogą być dostosowane.
• Konstrukcja specyficzna dla danego zastosowaniaGęstość splotu i dobór przędzy można zmienić, gdy wymagania dotyczące ścierania, elastyczności lub pokrycia różnią się od wymagań produktu standardowego.
Wydajność PA6 zależy od wybranego gatunku żywicy, przędzy i stanu kondycjonowania. W stosownych przypadkach dla zatwierdzonych materiałów może zostać dostarczona dokumentacja RoHS, REACH i bezhalogenowa. Standardowego PA6 nie należy opisywać jako UL 94 V-0, VW-1 ani FMVSS 302, chyba że zamówiona konstrukcja jest poparta odpowiednim raportem.
• Weryfikacja przędzy przychodzącej - Przed splataniem sprawdzana jest tożsamość materiału, kolor i stan włókien.
• Kontrola konsystencji warkocza -Operatorzy monitorują pokrycie, wzór pobierania i wady powierzchni w trakcie produkcji.
• Kontrola wymiarowa -Sprawdza się zgodność średnicy nominalnej, zachowania rozszerzalnościowego i przejścia złącza z zatwierdzoną specyfikacją.
• Kontrola długości i opakowania -Przed wypuszczeniem produktu na rynek weryfikuje się długość rolki lub długość cięcia, etykietowanie i ilość sztuk w opakowaniu.
• Ostateczna kontrola wizualna-Gotowe oploty sprawdzane są pod kątem zerwanych włókien, zanieczyszczeń, nieregularnego splotu i uszkodzonych końcówek.
01. Czym różni się PA6 od rękawa PET?
PA6 jest zazwyczaj wybierany, gdy preferowana jest wytrzymałość, elastyczność i odporność na ścieranie nylonu. PET jest często wybierany ze względu na uniwersalne zarządzanie kablami, stabilność wymiarową i szeroką dostępność komercyjną.
02. Czy można go rozszerzać poprzez złącza?
Tak. Wybierz rozmiar nominalny, który będzie pasował do największego złącza i będzie obejmował wiązkę kablową.
03. Czy PA6 jest automatycznie materiałem trudnopalnym?
Nie. Wydajność płomienia zależy od konkretnego materiału i konstrukcji. Prosimy o podanie wymaganej normy przy składaniu zapytania ofertowego.
04.Czy istnieje możliwość dostarczenia produktów o niestandardowej długości?
Tak, z zastrzeżeniem tolerancji długości, wykończenia, opakowania i sprawdzenia minimalnego zamówienia.
Poproś o próbkę lub wycenę
Podaj średnicę wiązki, rozmiar złącza, środowisko, wymagany standard i ilość. MJ FLEX zaleci odpowiednią konstrukcję i zorganizuje próbki lub wycenę.
