Dlaczego warto wybrać BRS-PET-OE?
• Przezroczyste złącza o dużych rozmiarach
Większa przepustowość pozwala osłonie na przechodzenie przez wtyczki i złącza, których nie można pomieścić w zwykłym, rozszerzalnym oplocie.
• Chroń zespoły wstępnie zakończone
Instalację można ukończyć po zamontowaniu złączy, co zmniejsza potrzebę odłączania, ponownego podłączania lub ponownego montażu wiązki przewodów.
• Radzenie sobie z nagłymi zmianami średnicy
Otwarta geometria oplotu dostosowuje się do obudów złączy, połączeń i innych lokalnych zwiększeń rozmiaru zespołu.
• Zmniejsz złożoność rozmiaru dla pakietów zmiennych
Starannie dobrana konstrukcja OverExpand może obejmować szerszy zakres montażu, co potencjalnie upraszcza zapasy tulei i planowanie instalacji.
1. Ulepszone rozszerzenie przejścia
Oplot otwiera się szeroko, umożliwiając montaż złączy, wtyczek i innych powiększonych elementów.

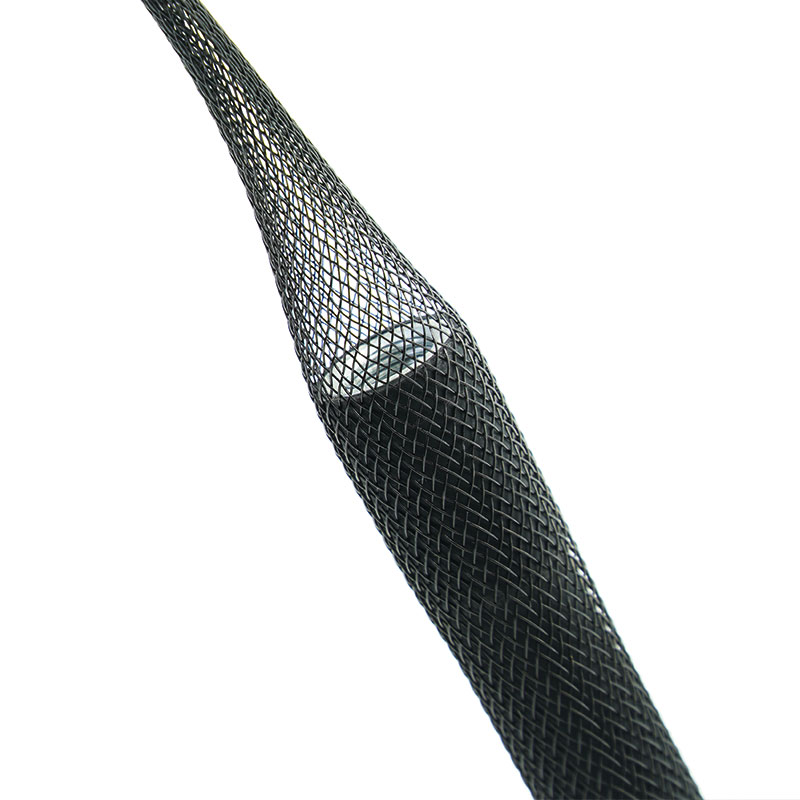

2. Odzyskiwanie wokół wiązki kablowej
Po pokonaniu przeszkody tuleja kurczy się w kierunku mniejszej średnicy wiązki, co umożliwia praktyczne przechowywanie kabla.
3. Instalacja przyjazna dla złącza
Umożliwia montaż koszulek po zakończeniu przewodu bez konieczności odcinania lub usuwania wielu dopasowanych elementów.

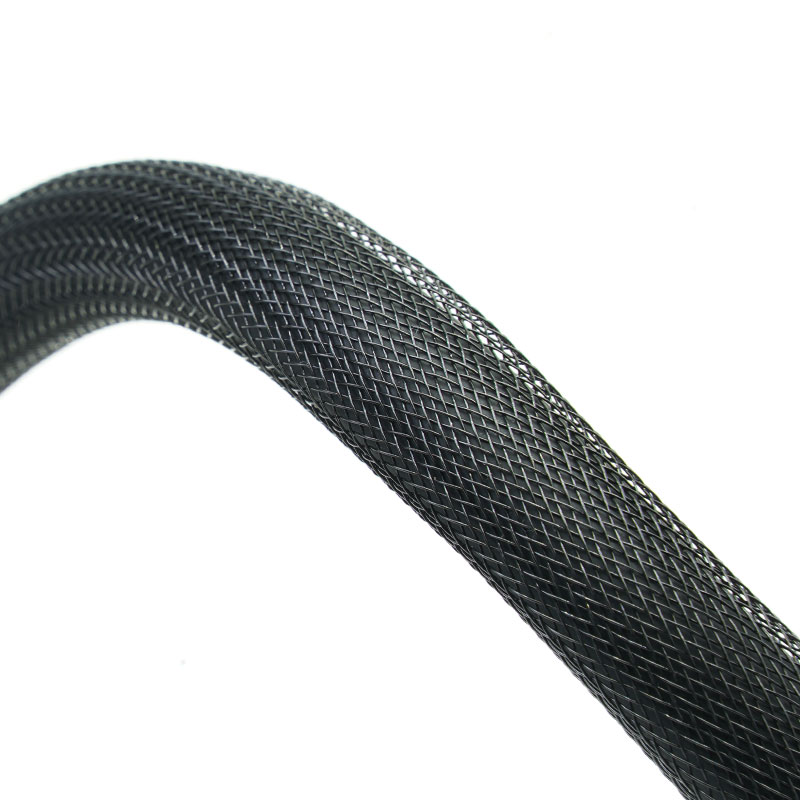

4. Konstrukcja monofilamentu PET
Zapewnia lekką ochronę mechaniczną i elastyczną obsługę zespołów kabli i przewodów.
5. Zdolność do adaptacji do nieregularnych profili
Śledzi połączenia, przejścia i umiarkowane zmiany wiązek wzdłuż chronionej trasy.
6. Mniejsze zakłócenia w montażu
Pomaga skrócić etapy instalacji, w których konwencjonalne przewody wymagałyby demontażu złączy.
7. Projekt rozbudowy specyficzny dla projektu
Można przeanalizować rozmiar nominalny, wymagania dotyczące przejścia, geometrię oplotu, długość i opakowanie pod kątem danego zastosowania.
| Tworzywo | monofilament PET |
| Budowa | Wysoce rozszerzalny oplot rurowy |
| Temperatura pracy | -40°C do +125°C |
| Temperatura topnienia | 240±10°C |
| Łatwopalność | UL 94 V2 |
| Kolor standardowy | Czarny |
| Zakres rozmiarów | Rozmiary nominalne specyficzne dla projektu |
| Orzecznictwo | RoHS, REACH, bezhalogenowe |
| Narzędzie tnące | Gorący nóż |
| Formularz dostawy | Rolki luzem lub cięte na wymiar |
Specyfikacje
Numer części | Szerokość (szer.) | Rozszerzony zakres (mm) | Uszczelka Długość (m/szpula) |
Cal | mm | Min.(I) | Maks.(O) |
BRS-PET-006-BK-OE | 1/4” | 6 | 3 | 12 | 500 |
BRS-PET-008-BK-OE | 5/16” | 8 | 6 | 22 | 500 |
BRS-PET-010-BK-OE | 3/8” | 10 | 5 | 25 | 350 |
BRS-PET-012-BK-OE | 1/2” | 12 | 11 | 35 | 300 |
BRS-PET-020-BK-OE | 3/4” | 19 | 12 | 45 | 200 |
Typowe zastosowania

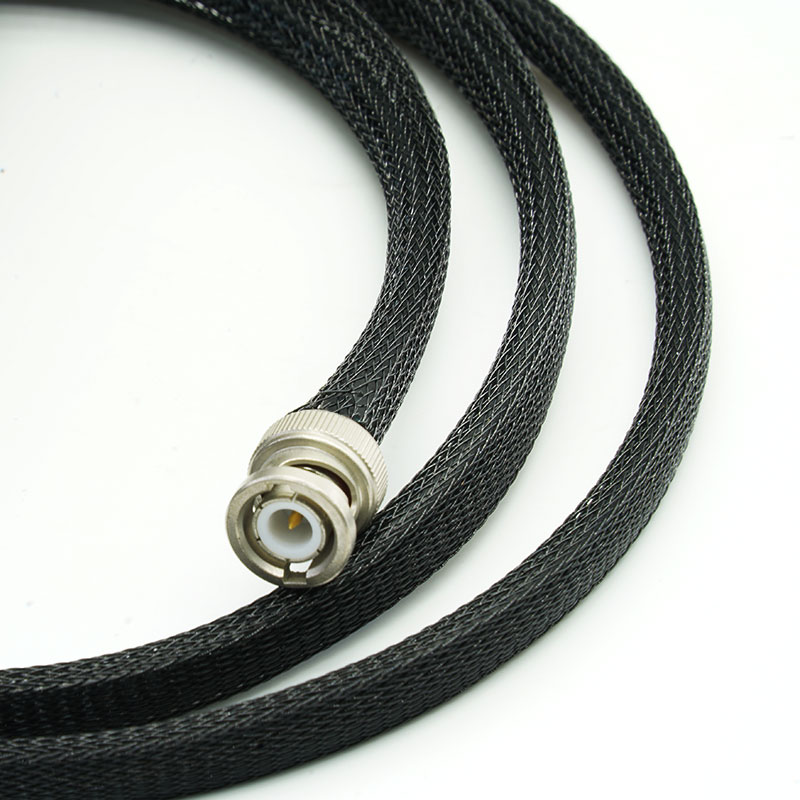

Zespoły kabli wstępnie zakończonych
Przechodzi nad zainstalowanymi wtyczkami, umożliwiając dodanie osłony ochronnej bez konieczności odłączania lub wymiany złączy.
Wiązki przewodów samochodowych i sprzętowych
Obejmuje okablowanie z osłonami złączy, złączami rozgałęziającymi lub lokalnymi zmianami średnicy, które utrudniają instalację przelotową.
Kable danych i komunikacyjne
Pasuje do uformowanych końcówek i złączy interfejsu, chroniąc jednocześnie mniejszy odcinek kabla znajdujący się za nimi.
Czujniki przemysłowe i przewody sterujące
Chroni kable gotowe do instalacji, wyposażone w zaciski, dławiki lub głowice czujników szersze niż wiązka kabli.
Zestawy do wymiany i modernizacji części zamiennych
Umożliwia technikom dodawanie lub wymianę osłony plecionej, przy jednoczesnym zachowaniu oryginalnych zakończeń kabli, jeśli pozwala na to dostęp podczas instalacji.
Zapisz dwa oddzielne wymiary: największy element, nad którym musi przechodzić tuleja, oraz minimalną i maksymalną średnicę odcinka kabla, który pozostaje zakryty. Zmierz również długość złącza, ostre krawędzie i dostępną przestrzeń montażową. Konstrukcja, która nie koliduje ze złączem, musi nadal wystarczająco odkształcać się wokół końcowego pasma. Rozszerzanie zwiększa rozwarcie oplotu i powoduje skrócenie wzdłużne, dlatego sprawdź pokrycie i długość końcową na podstawie rzeczywistego montażu lub reprezentatywnego miernika. Nie obliczaj długości cięcia wyłącznie na podstawie rozluźnionej tulei; uwzględnij w niej naprężenia instalacyjne, zagięcia w trasowaniu i wymagany naddatek na końcu.
Dostępna personalizacja
Profil rozszerzalności - Geometrię oplotu można porównać ze stosunkiem średnicy złącza do średnicy wiązki.
Rozmiar nominalny i zasięg - dobrane w celu zapewnienia równowagi między przestrzenią przejścia a akceptowalnym wyglądem po zainstalowaniu.
Opracowywanie długości cięcia - Próbki pozwalają ustalić prawidłową długość odprężenia dla wymaganego pokrycia powierzchni instalacji.
Opakowanie kolorowe i produkcyjne — kolory projektowe, długości z etykietami, rolki, torby i zestawy montażowe są dostępne w zależności od minimalnej ilości zamówienia i potwierdzenia.
OverExpand opisuje geometrię instalacji i samo w sobie nie określa odporności na ogień, odporności na promieniowanie UV, klasy temperaturowej ani homologacji motoryzacyjnej. Do potwierdzonej konstrukcji PET może zostać dostarczona dokumentacja RoHS, REACH i inna dokumentacja materiałowa. Wszelkie oświadczenia dotyczące palności lub ochrony środowiska muszą być powiązane z konkretną przędzą, kolorem i raportem z badań. Współczynnik rozszerzalności, pokrycie po montażu i zmiana długości powinny zostać zweryfikowane za pomocą uzgodnionej metody pomiaru i reprezentatywnej kombinacji złączy i wiązek.
Weryfikacja przekazania - uzgodniona konstrukcja jest sprawdzana pod kątem zgodności ze zdefiniowaną średnicą złącza lub miernikiem klienta.
Kontrola odzysku i zasięgu - Po rozszerzeniu ponownie sprawdzane jest dopasowanie tulei w docelowym zakresie wiązki kablowej.
Spójność ścieżki rozszerzania - próbki produkcyjne są otwierane w określonym zakresie średnic w celu wykrycia nierównomiernego rozszerzania, zacięć lub pojedynczych odkształceń siatki.
Ocena długości zainstalowanej - Można sprawdzić skrócenie spowodowane rozszerzaniem, gdy długość końcowego cięcia ma kluczowe znaczenie dla projektu.
Zwolnienie przesyłki - Materiał, kolor, długość rolki lub cięcia, etykiety, ilość i opakowanie są potwierdzane przed wysyłką.
01. Jakie wymiary należy dobrać dla BRS-PET-OE?
Użyj zarówno największej średnicy złącza, jak i ostatecznej średnicy wiązki kablowej. Tuleja dobrana tylko do złącza może być zbyt otwarta lub luźna na kablu.
02. Czy zasięg pozostanie taki sam po maksymalnym rozszerzeniu?
Nie. Otwory siatki stają się większe wraz z rozszerzaniem się oplotu. Oceń zasięg przy rzeczywistej średnicy instalacji.
03. Czy jeden rozmiar pasuje do kilku średnic kabli?
Potencjalnie, ale akceptowalny poziom odzysku, zasięg i wygląd muszą zostać potwierdzone w całym zakresie.
04. Czy można go zainstalować na złączach formowanych?
Często tak, pod warunkiem, że największa średnica i kształt złącza mieszczą się w zweryfikowanych możliwościach przejścia przez wybraną konstrukcję.
Poproś o próbkę lub wycenę
Prześlij ostateczny zakres pakietów, największe wymiary złącza, długość i kształt złącza, wymagany zasięg, długość montażową, kolor oraz ilość zamówienia. MJ FLEX przeanalizuje ścieżkę rozszerzenia i przygotuje odpowiednią próbkę lub wycenę BRS-PET-OE.
