Dlaczego warto wybrać zewnętrzną ochronę kabli SBW-PET-UV?
1. Zmniejsz przedwczesne starzenie się spowodowane działaniem promieni słonecznych
Formuła PET odporna na promieniowanie UV jest przeznaczona do odsłoniętych tras kablowych, w których zwykłe osłony wewnętrzne mogłyby zbyt szybko utracić swoje właściwości mechaniczne.
2. Modernizacja uprzęży zewnętrznych bez konieczności wymiany okablowania

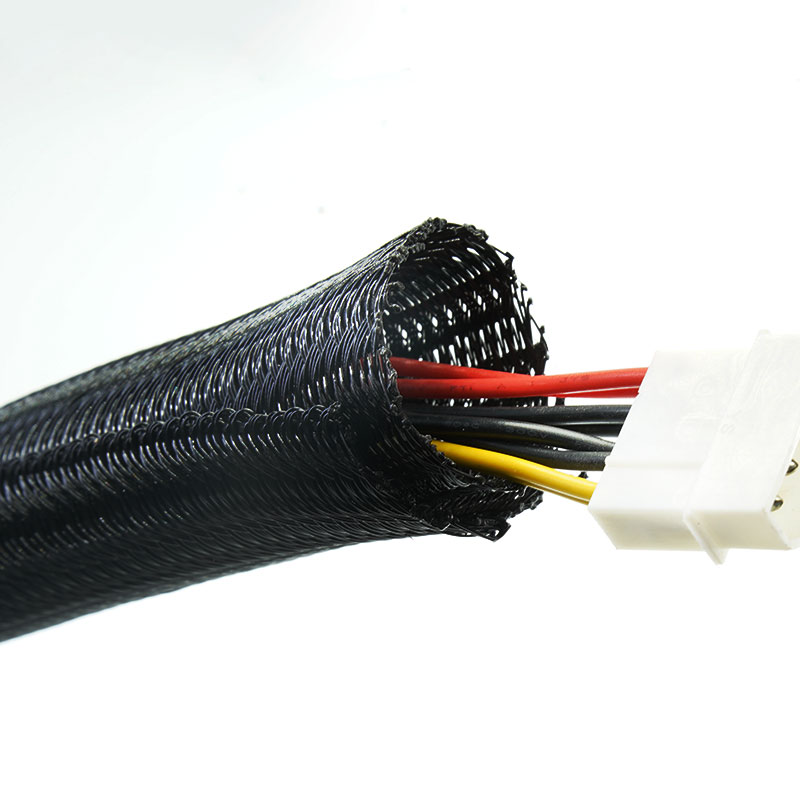

Konstrukcja rozdzielona owija się wokół zakończonych wiązek, co eliminuje konieczność demontażu złączy podczas instalacji i konserwacji.
3. Zabezpiecz odsłonięte powierzchnie kabli
Warstwa splotu pomaga kontrolować ścieranie i kontakt kabli w urządzeniach solarnych, systemach ładowania, maszynach i szafach zewnętrznych.
4. Wsparcie techniczne w zakresie oceny
Dane dotyczące ekspozycji zgodne z normą ISO 4892-2 są dostępne dla danej konstrukcji, co ułatwia inżynierom ocenę przydatności produktu przed określeniem jego specyfikacji.
1. Materiał odporny na promieniowanie UV
Formuła PET jest przeznaczona do układania kabli i wiązek przewodów narażonych na działanie promieni słonecznych.
2. Projekt przyjazny dla modernizacji

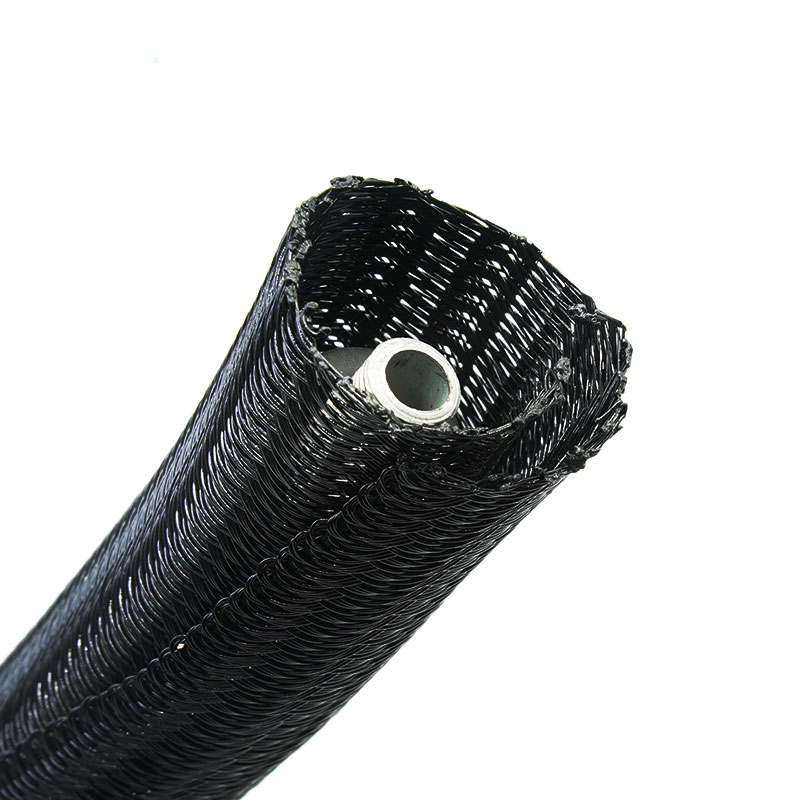

Samozamykająca się, dzielona konstrukcja ułatwia instalację i konserwację kompletnych wiązek.
3. Udokumentowane narażenie na promieniowanie UV
Dla omawianej konstrukcji dostępne są dane dotyczące narażenia na działanie czynników zewnętrznych zgodnie z normą ISO 4892-2.
4. Elastyczne trasy zewnętrzne

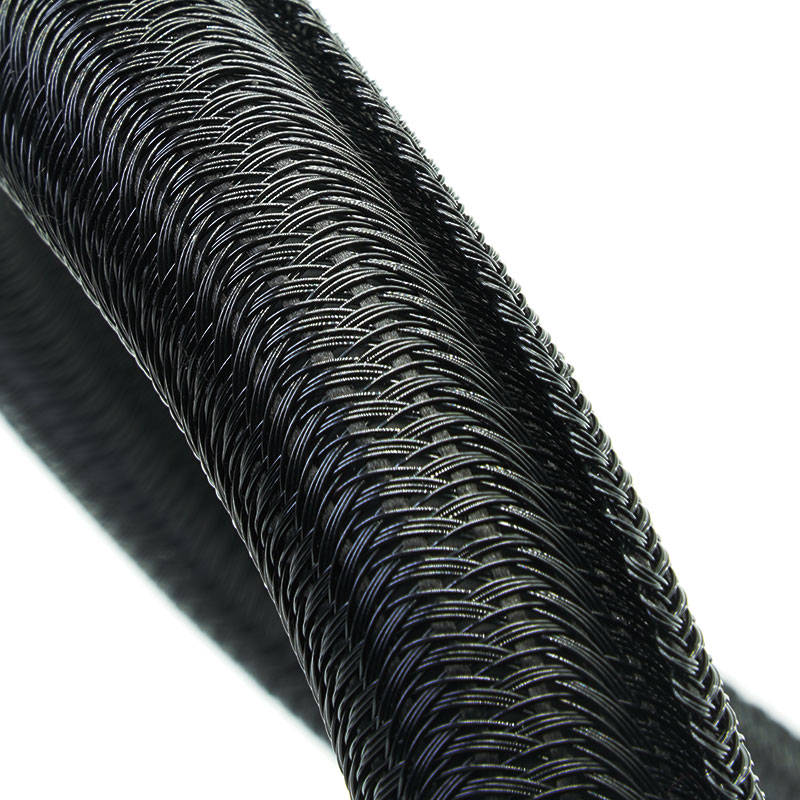

Pleciona powierzchnia dopasowuje się do ram urządzeń, zagięć i ścieżek kablowych.
5. Ochrona przed ścieraniem

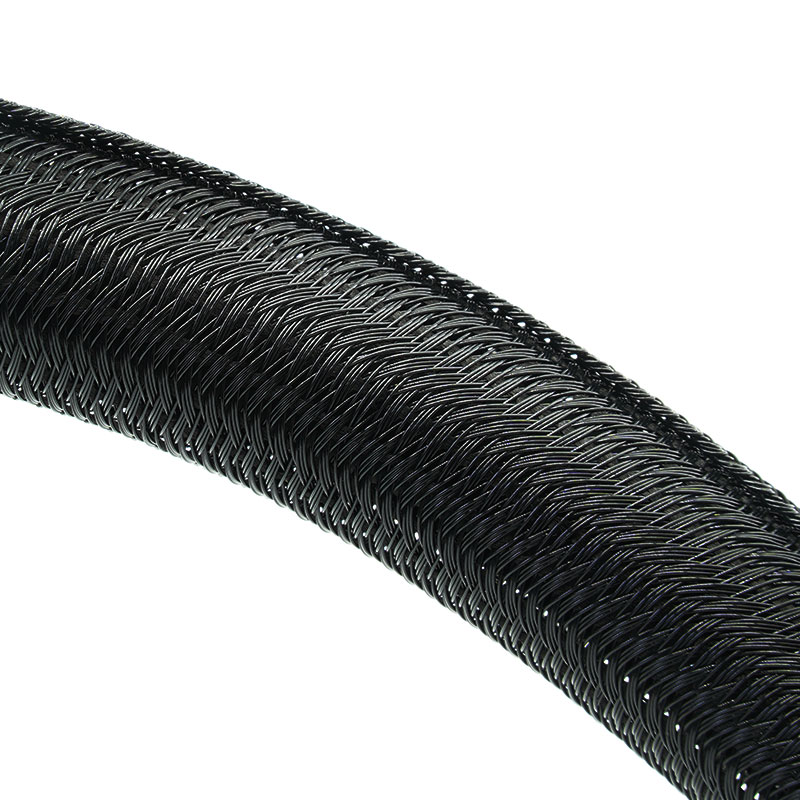

Pleciona konstrukcja pomaga chronić odsłonięte powierzchnie kabli przed codziennym kontaktem i otarciem.
6. Oddychająca, otwarta struktura
Osłona porządkuje okablowanie zewnętrzne, nie zamykając wiązki w szczelnej rurze.
7. Dostawa na konkretny projekt
Rozmiar, długość cięcia, opakowanie i identyfikację można dostosować do wymagań projektu.
| Tworzywo | PET odporny na promieniowanie UV |
| Budowa | Samozamykający się rozdzielony warkocz |
| Zachodzić na siebie | ≥35% |
| Temperatura pracy | -40°C do +125°C |
| Temperatura topnienia | 240±10°C |
| Odporność na promieniowanie UV | ISO 4892-2, 1000 godzin |
| Łatwopalność | UL94 V-2 |
| Natężenie promieniowania | 0,35 W/m² przy 340 nm |
| Temperatura czarnego panelu | 65°C |
| Wilgotność względna | 50% |
| Cykl ekspozycji | 102 min światła + 18 min światła i spryskiwanie wodą |
| Wytrzymałość na rozciąganie | Około 10% redukcji |
| Wydłużenie przy zerwaniu | Około 5,8% redukcji |
| Retencja wydłużenia | Ponad 94% |
| Wygląd | Brak widocznych pęknięć i kruchości |
| Dostępny kolor | Czarny |
| Orzecznictwo | RoHS, REACH |
| Bez halogenu | Tak |
| Narzędzie tnące | Gorący nóż |
Specyfikacje
Numer części | Rozmiar nominalny (mm) | Zakres średnicy wiązki (mm) | Uszczelka Długość (m/szpula) |
Min | Maksym |
SBW-PET-003-BK-UV | Φ3 | 2 | 4 | 300 |
SBW-PET-005-BK-UV | Φ5 | 3 | 6 | 200 |
SBW-PET-006-BK-UV | Φ6 | 4 | 7 | 200 |
SBW-PET-008-BK-UV | Φ8 | 6 | 10 | 100 |
SBW-PET-010-BK-UV | Φ10 | 8 | 11 | 100 |
SBW-PET-013-BK-UV | Φ13 | 12 | 15 | 50 |
SBW-PET-016-BK-UV | Φ16 | 15 | 18 | 25 |
SBW-PET-019-BK-UV | Φ19 | 18 | 22 | 25 |
| | 23 | 26 | 25 |
| | 28 | 30 | 25 |
| | 29 | 34 | 25 |
| | 35 | 40 | 25 |
| | 46 | 55 | 25 |
● Uwaga: Wybierz rozmiar zgodnie z rzeczywistą średnicą wiązki i upewnij się, że po instalacji nakładanie wynosi co najmniej 35%.
Typowe zastosowania
Sprzęt do energii słonecznej i odnawialnej
Chroni odsłonięte przewody sterujące, komunikacyjne i pomocnicze w zewnętrznych systemach energetycznych.
Telekomunikacja zewnętrzna
Organizuje wiązki kablowe w urządzeniach telekomunikacyjnych, szafach i odsłoniętych instalacjach sieciowych.
Sprzęt do ładowania pojazdów elektrycznych
Zapewnia skuteczną ochronę okablowania prowadzonego w zewnętrznych stacjach ładowania.
Maszyny budowlane i rolnicze
Obejmuje czujniki, elementy sterujące i wiązki elektryczne wystawione na działanie promieni słonecznych podczas pracy urządzenia.
Czujniki i sterowanie zewnętrzne
Chroni kable sygnałowe i zasilające podłączone do urządzeń monitorujących, zabezpieczających i automatyzujących.
Zewnętrzne zespoły elektryczne
Ułatwia organizację kabli w miejscach, w których ekspozycja na światło słoneczne sprawia, że zwykłe osłony wewnętrzne są nieodpowiednie.
Oprócz średnicy wiązki, należy podać lokalizację geograficzną, przewidywane nasłonecznienie, docelową żywotność, ruch, ścieranie i kontakt z wodą, olejami lub chemikaliami. Odporność na promieniowanie UV nie gwarantuje automatycznie odporności na warunki atmosferyczne ani szczelności; zabezpieczony system kablowy należy oceniać jako kompletny zespół.
Dostępna personalizacja
MJ FLEX zapewnia wsparcie OEM i ODM, począwszy od wyboru materiałów i konstrukcji, poprzez pobieranie próbek, pakowanie, aż po wymagania dotyczące produkcji seryjnej:
• Rozmiar, szerokość rozłożenia i nakładanie.
• Kolor, długość cięcia i długość rolki.
• Gęstość i zasięg splotu.
• Etykiety, kody kreskowe, kompletowanie i pakowanie.
• Próbki, wymogi dotyczące kontroli i dokumenty uzupełniające.
• SBW-PET — Samozaciskająca się, rozdzielona pleciona osłona kablowa
• SBW-PET-FR-V0 — UL94 V-0, trudnopalna, samoprzylepna osłona
• SBW-PET-FR-EN45545 — EN45545, samozamykający się oplot kolejowy
• SBW-PET-RR — Odporny na gryzonie, rozdzielony oplot
01. Co pokazuje 1000-godzinny test UV?
Pokazuje w jaki sposób PET stabilizowany promieniami UV zachowuje elastyczność, wydłużenie i wygląd w warunkach kontrolowanego przyspieszonego starzenia.
02. Czy ten rękaw jest wodoodporny?
Nie. Oplot jest otwartą, oddychającą strukturą. Chroni i porządkuje kable, ale nie tworzy szczelnego zamknięcia dla cieczy.
03. Czym różni się od standardowej czarnej koszulki PET?
Wersja UV wykorzystuje formułę odporną na promieniowanie UV i jest poparta danymi dotyczącymi przyspieszonej ekspozycji dla danej konstrukcji.
04. Czy można go stosować w urządzeniach ładujących energię słoneczną lub na zewnątrz?
Można rozważyć jego zastosowanie w celu uporządkowania odsłoniętych kabli i ochrony przed ścieraniem. Ostateczny wybór powinien uwzględniać temperaturę, ruch, substancje chemiczne i specyfikację projektu.
05. Czy test UV dotyczy każdego rozmiaru i koloru?
Nie automatycznie. Potwierdź, że żądany rozmiar, kolor i konstrukcja są zgodne z odpowiednią dokumentacją testową.
Poproś o próbkę lub wycenę
Aby uzyskać dokładną rekomendację techniczną i wycenę, prosimy o podanie:
Średnica wiązki kablowej, lokalizacja na zewnątrz, warunki ekspozycji i wymagana żywotność. MJ FLEX może dokonać przeglądu zastosowania i przygotować próbki do oceny instalacji zewnętrznej.
