Dlaczego warto wybrać BRS-PET-HD?
• Popraw zasięg kablowy
Gęsty splot redukuje puste przestrzenie w oplocie, pomagając zakryć odsłonięte przewodniki, przewody o różnych kolorach i nieregularne wiązki.
• Stwórz czystszy wygląd uprzęży
PET stanowi lekką, ochronną barierę chroniącą przed otarciami i zadrapaniami.
• Chroń bez potrzeby stosowania dużych przewodów
Lekka siateczka PET pomaga zmniejszyć codzienne otarcia, jednocześnie zachowując elastyczność i przepływ powietrza.
• Dopasuj złącza i zmień średnicę
Rozszerzalny oplot rozszerza się w celu ułatwienia instalacji i kurczy się wokół wiązki kablowej po wybraniu właściwego rozmiaru.

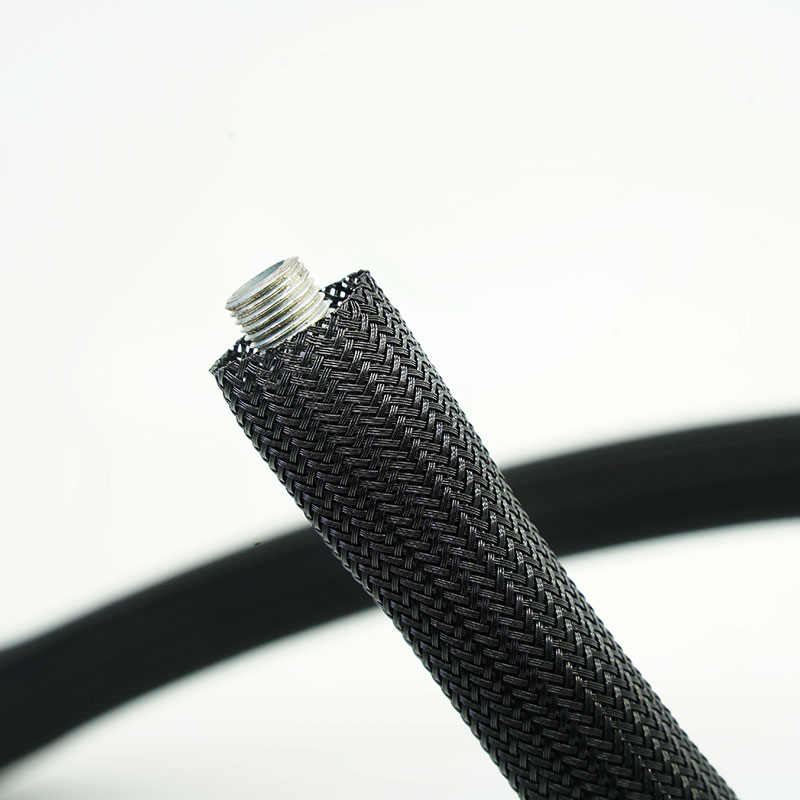

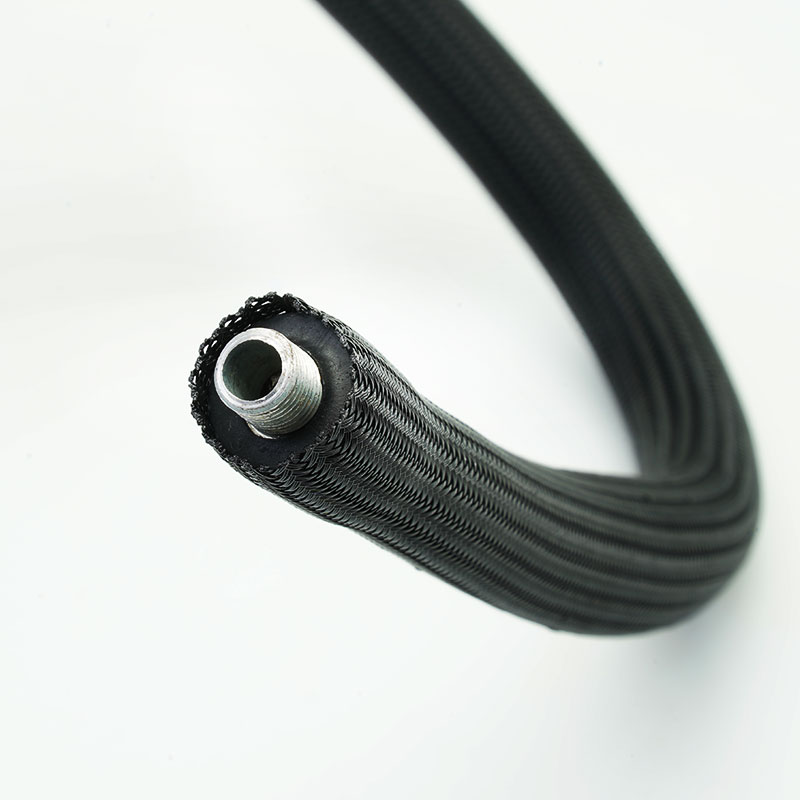

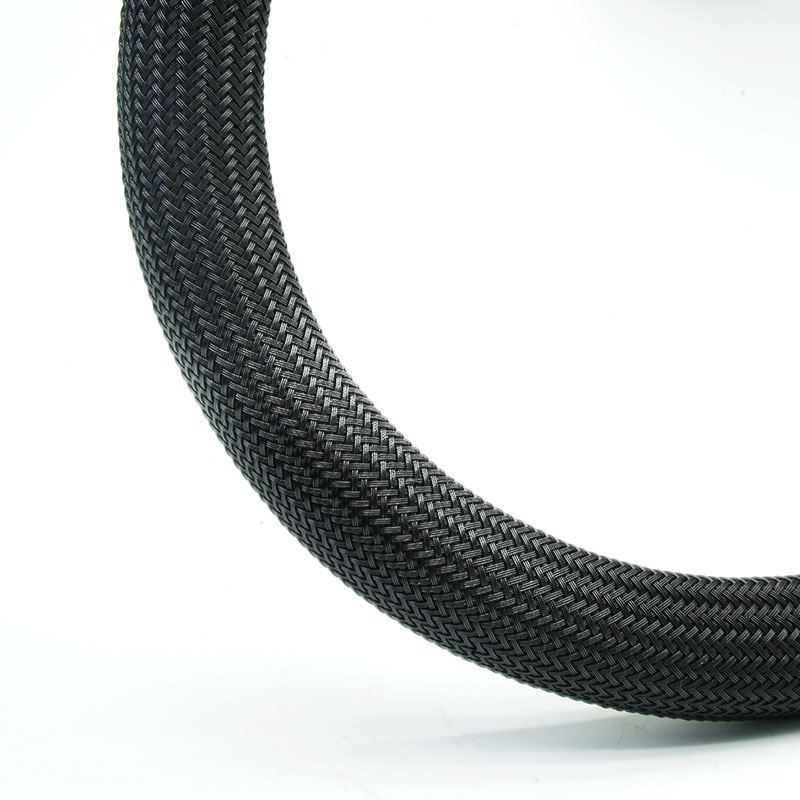

1. Konstrukcja pleciona o wysokiej gęstości
Ten gęsty splot zapewnia lepszą widoczność niż konwencjonalne produkty o otwartym splocie.
2. Rozszerzalna struktura siatkowa
Osłona z siatki plecionej dostosowuje się do określonego zakresu średnic kabli i może przechodzić przez wiele złączy podczas instalacji.
3. Ulepszone ukrywanie przewodów
Pomaga zamaskować pomieszane kolory, oznaczenia i nierównomierne ułożenie kabli wewnątrz wiązki.
4. Lekka ochrona przed ścieraniem
Tworzy elastyczną barierę, która pomaga zmniejszyć częste ocieranie i zadrapania osłony kabla.
5. Elastyczne prowadzenie uprzęży
Wygina się wraz z zespołami kablowymi i podąża za umiarkowanymi zmianami profilu wiązek.
6. Czyszczenie wykończenia do zarządzania kablami
Siatka ochronna na kable pozwala na uporządkowane okablowanie urządzeń i zapewnia klientom widoczność zestawów.
7. Niestandardowe konfiguracje OEM
Rozmiar nominalny, gęstość splotu, kolor, długość cięcia i opakowanie można uwzględnić w wymaganiach projektu.
| Tworzywo | monofilament PET |
| Budowa | Gęsto tkany, rozszerzalny warkocz |
| Temperatura pracy | -40°C do +125°C |
| Temperatura topnienia | 240±10°C |
| Łatwopalność | UL 94 V0,VW-1 |
| Kolor standardowy | Czarny, pomarańczowy |
| Zakres rozmiarów | Rozmiary nominalne specyficzne dla projektu |
| Orzecznictwo | RoHS, REACH, bezhalogenowe |
| Narzędzie tnące | Gorący nóż |
| Formularz dostawy | Rolki luzem lub cięte na wymiar |
Specyfikacje
Numer części | Szerokość (szer.) | Rozszerzony zakres (mm) | Ściana Grubość (mm) | Uszczelka Długość (m/szpula) |
Cal | mm | Min.(I) | Maks.(O) |
BRS-PET-002-HD | 5/64" | 2 | 2 | 2 | 0,80±0,10 | 800 |
BRS-PET-003-HD | 1/8” | 3 | 2 | 3 | 0,80±0,10 | 800 |
BRS-PET-006-HD | 1/4” | 6 | 4 | 6 | 0,80±0,10 | 500 |
BRS-PET-008-HD | 5/16” | 8 | 6 | 8 | 0,80±0,10 | 350 |
BRS-PET-009-HD | 23/64" | 9 | 7 | 10 | 0,80±0,10 | 350 |
BRS-PET-010-HD | 3/8” | 10 | 8 | 11 | 0,80±0,10 | 350 |
BRS-PET-012-HD | 1/2” | 12 | 9 | 13 | 0,80±0,10 | 300 |
BRS-PET-016-HD | 5/8” | 16 | 13 | 17 | 0,80±0,10 | 250 |
BRS-PET-020-HD | 3/4” | 20 | 16 | 20 | 0,80±0,10 | 200 |
Typowe zastosowania
Wiązki przewodów do wnętrz samochodowych
Pozwala na zakrycie przewodów o różnych kolorach znajdujących się za deską rozdzielczą, konsolami, siedzeniami i elementami wykończenia, zapewniając jednocześnie elastyczność ich prowadzenia.
Maszyny przemysłowe i panele sterownicze
Porządkuje kable czujników, sygnałowe i sterujące oraz pomaga ograniczyć kontakt osłony z ramami i krawędziami obudowy.
Sprzęty konsumenckie
Poprawia wygląd wewnętrznych grup kabli i chroni przewody przed standardowym kontaktem z obudową.
Sprzęt elektroniczny i komunikacyjny
Zawiera kompaktowe pakiety danych, zasilania i sygnału, w których schludny wygląd i wentylacja mają duże znaczenie.
Robotyka i sprzęt zautomatyzowany
Zapewnia lekkie pokrycie dla elastycznych grup kabli prowadzonych przez chronione obszary ruchome lub serwisowe.
Zmierz minimalną i maksymalną średnicę wiązki kablowej oraz największe złącze lub kształtkę, przez którą musi przechodzić tuleja. Wybierz rozmiar nominalny, który zapewni wymagane pokrycie instalacji bez ciągłej pracy z maksymalnym rozszerzeniem. Większe rozszerzenie otwiera kąt oplotu i zmniejsza pokrycie powierzchni, dlatego projekty z surowymi wymaganiami dotyczącymi ukrycia powinny być oceniane na podstawie rzeczywistego rozszerzenia. Określ również promień gięcia, ruch, ścieranie, temperaturę, płyny, kolor i wymagania dotyczące długości cięcia.
Dostępna personalizacja
Średnica nominalna i zakres rozszerzalności - dobrane do wiązki kablowej, odstępu między złączami i pokrycia docelowego.
Gęstość oplotu i konfiguracja przędzy - sprawdzone pod kątem równowagi między zasięgiem, elastycznością, wagą i wymaganiami instalacyjnymi.
Kolory i identyfikacja - standardowa czerń oraz kolory projektowe lub dodatkowe kolory śledzące, zależne od minimalnego zamówienia i dostępności przędzy.
Długości cięte i pakowanie - Dostępne są cięcie na gorąco lub inne uzgodnione sposoby przygotowania końcówek, etykietowane długości, rolki, torby i kartony OEM.
Deklaracje materiałowe, takie jak RoHS i REACH, mogą być dostępne dla potwierdzonej konstrukcji. Standardowy przewód BRS-PET-HD nie powinien być prezentowany jako trudnopalny, odporny na promieniowanie UV lub odpowiedni do określonej klasy temperaturowej, chyba że dokładna dostarczona wersja jest poparta odpowiednimi danymi testowymi. Pokrycie i rozszerzalność należy zweryfikować przy rzeczywistej średnicy instalacji, ponieważ stopień otwarcia oplotu zmienia się wraz z rozszerzaniem się osłony.
Weryfikacja przędzy PET - tożsamość materiału, kolor i stan przychodzącej przędzy są sprawdzane pod kątem zgodności z zatwierdzoną specyfikacją.
Kontrola gęstości splotu - podczas produkcji monitorowane są rozkład przędzy, spójność pokrycia i widoczne otwory.
Kontrola wymiarów i rozszerzalności - Rozmiar nominalny i dopasowanie są weryfikowane przy użyciu kontrolowanych średnic wiązek.
Kontrola jakości powierzchni - sprawdzane są zerwane włókna, zanieczyszczenia, pętelki i inne widoczne wady oplotu.
Ostateczne wydanie zamówienia – długość, ilość, etykiety, opakowanie i wymagane dokumenty są potwierdzane przed wysyłką.
01. Czym BRS-PET-HD różni się od standardowych oplotów PET?
Zastosowano w nim gęstszy splot, aby zapewnić lepsze pokrycie wizualne i bardziej jednolity wygląd wykończenia. Dokładny zasięg zależy od średnicy instalacji.
02. Czy rozbudowa ma wpływ na zasięg sieci kablowej?
Tak. W miarę rozszerzania się osłony kąt oplotu się rozszerza, a widoczne szczeliny się zwiększają. Wybierz rozmiar, biorąc pod uwagę zarówno wiązkę kabli, jak i wymagany zasięg.

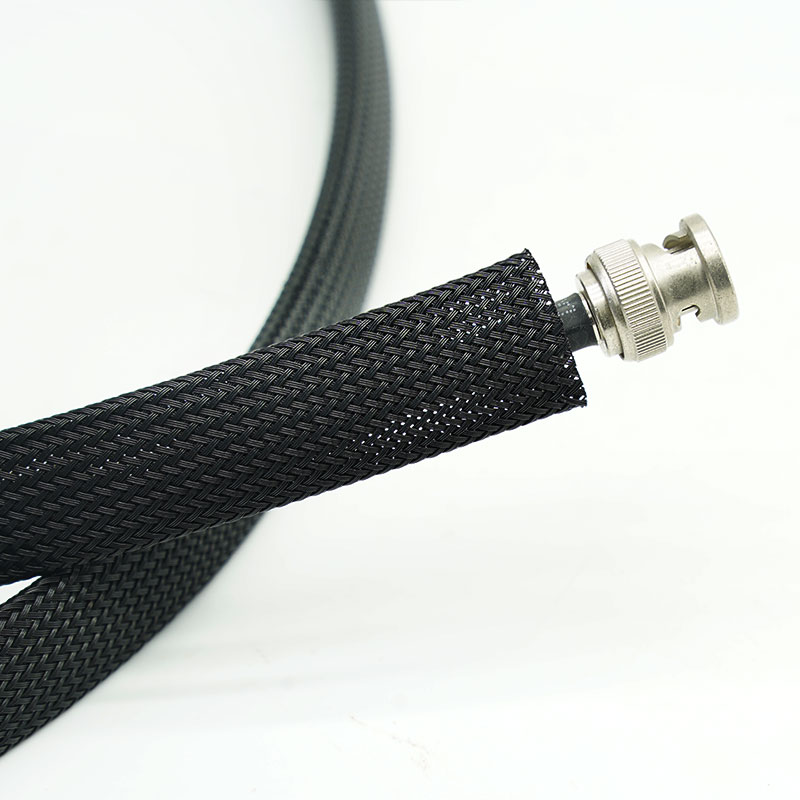

03.Czy można go przepuścić przez złącza?
Tak, jeśli wybrana konstrukcja ma wystarczającą rozciągliwość dla największego złącza. Proszę podać wymiary złącza w celu potwierdzenia.
04. Czy można zamówić kolory niestandardowe?
Tak, w zależności od dostępności przędzy PET, tolerancji kolorów i minimalnej ilości zamówienia.
05. Jak wykończyć końce rękawów?
Oplot PET jest zazwyczaj cięty na gorąco, aby zapobiec strzępieniu. Ostateczna metoda cięcia powinna być dostosowana do procesu montażu i wymagań estetycznych.
Poproś o próbkę lub wycenę
Prosimy o przesłanie informacji o asortymencie wiązek kablowych, największych wymiarach złączy, wymaganym zasięgu, środowisku instalacji, kolorze, długości cięcia i ilości zamówienia. MJ FLEX zaproponuje odpowiednią konstrukcję BRS-PET-HD i zorganizuje próbkę lub wycenę.
