Dlaczego warto wybrać BRS-PET-CLR?
• Szybka identyfikacja obwodów
Różne kolory pomagają instalatorom odróżniać wiązki zasilania, sygnału, sieci lub konkretnego sprzętu.
• Wsparcie marki produktu
Kolor można dopasować do wyposażenia, opakowania detalicznego lub identyfikacji klienta.
• Zredukuj błędy w okablowaniu
Wyraźne rozgraniczenie wizualne ułatwia rozpoznanie montażu i prac konserwacyjnych w terenie.
• Chrońmy i organizujmy się razem
Kolorowy oplot zapewnia standardową ochronę przed ścieraniem, bez etykiet na całej długości trasy kabla.

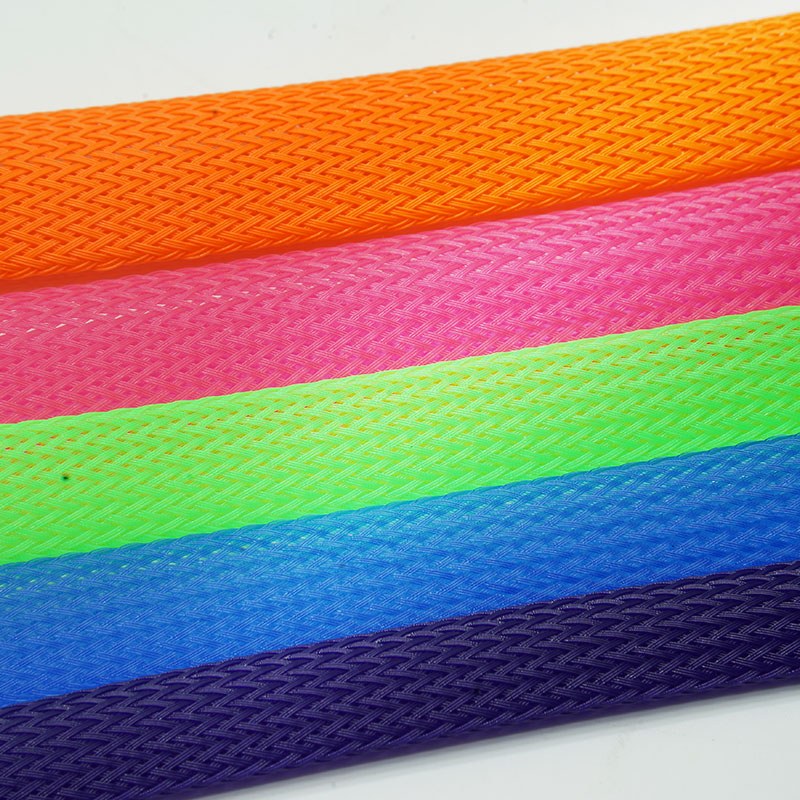

1. Wiele opcji kolorystycznych
Obsługuje identyfikację, kodowanie i wymagania dotyczące projektu wizualnego.
2. Rozszerzalny oplot PET
Przechodzi przez złącza i dopasowuje się do zmieniających się średnic wiązek.
3. Ochrona przed ścieraniem
Pomaga zmniejszyć powstawanie otarć i zużycie kurtki.
4. Lekka i elastyczna konstrukcja
Podąża zakrętami bez sztywnego przewodu.
5. Wentylacja otwarta
Umożliwia rozproszenie ciepła i wilgoci wokół wiązki.
6. Możliwość cięcia gorącym nożem
Zgrzewanie termiczne pozwala uzyskać kontrolowane zakończenia.
7. Dostępne niestandardowe opakowania
Obsługuje formaty sprzedaży detalicznej, OEM i dostaw na linię montażową.
| Tworzywo | monofilament PET |
| Budowa | Rozszerzalny otwarty warkocz |
| Temperatura pracy | -40°C do +125°C |
| Temperatura topnienia | 240±10°C |
| Łatwopalność | UL94 V2 |
| Odporność na ścieranie | Średni |
| Grubość ścianki | 0,65 ± 0,05 mm |
| Kolor standardowy | Kolor standardowy lub niestandardowy zatwierdzony przez klienta |
| Orzecznictwo | RoHS, REACH, bezhalogenowe |
| Bez halogenu | Tak |
| Narzędzie tnące | Gorący nóż |
Specyfikacje
Numer części | Szerokość (szer.) | Rozszerzony zakres (mm) | Ściana Grubość (mm) | Uszczelka Długość (m/szpula) |
Cal | mm | Min.(I) | Maks.(O) |
BRS-PET-003-CLR | 1/8” | 3 | 1 | 6 | 0,65±0,05 | 1000 |
BRS-PET-006-CLR | 1/4” | 6 | 3 | 9 | 0,65±0,05 | 500 |
BRS-PET-008-CLR | 5/16” | 8 | 5 | 12 | 0,65±0,05 | 350 |
BRS-PET-010-CLR | 3/8” | 10 | 7 | 17 | 0,65±0,05 | 350 |
BRS-PET-012-CLR | 1/2” | 12 | 8 | 20 | 0,65±0,05 | 350 |
BRS-PET-016-CLR | 5/8” | 16 | 10 | 27 | 0,65±0,05 | 250 |
BRS-PET-018-CLR | 11/16" | 18 | 12 | 29 | 0,65±0,05 | 250 |
BRS-PET-020-CLR | 3/4” | 20 | 14 | 32 | 0,65±0,05 | 200 |
| 1” | 25 | 18 | 35 | 0,65±0,05 | 200 |
| 1-1/4” | 32 | 20 | 50 | 0,65±0,05 | 150 |
| 1-1/2” | 38 | 30 | 60 | 0,65±0,05 | 100 |
| 1-3/4” | 45 | 35 | 75 | 0,65±0,05 | 100 |
| 2” | 50 | 40 | 80 | 0,65±0,05 | 100 |
| 2-1/2” | 64 | 45 | 105 | 0,65±0,05 | 50 |
| 3” | 76 | 64 | 120 | 0,65±0,05 | 50 |
| 4” | 100 | 80 | 150 | 0,65±0,05 | 50 |
● Uwaga: Rozszerzony zakres oznacza możliwości geometryczne, a nie preferowany punkt pracy ciągłej. Wybór rozszerzenia bliskiego maksymalnemu zwiększa rozwarcie oplotu, zmniejsza zasięg powierzchni i skraca długość instalacji.
Typowe zastosowania
Identyfikacja wiązki przewodów
Rozdziela obwody i zmniejsza liczbę błędów połączeń podczas montażu.
Konstrukcje audio i komputerowe
Dodaje uporządkowany routing i skoordynowany wygląd.
Robotyka i automatyka
Oznacz kolorami grupy kabli zasilających, sygnałowych i pneumatycznych, aby ułatwić konserwację.
Sprzęt AGD i elektronika
Rozróżnia funkcje uprzęży wewnętrznej i warianty produkcji.
Zestawy detaliczne i zamienne
Łączy w sobie walory wizualne z lekką ochroną kabli.
Dostarcz próbkę fizyczną lub referencję Pantone lub RAL, wymagany rozmiar, roczną ilość i dopuszczalną tolerancję kolorów. Potwierdź, czy wymagana jest również odporność na płomienie, promieniowanie UV lub zgodność z przepisami, ponieważ pigmenty i dodatki mogą wpływać na zatwierdzoną recepturę i dokumentację.
• Dopasowywanie kolorów - Pantone, RAL lub próbka klienta, w zależności od wykonalności.
• Wzory wielokolorowe - Można oceniać projekty w kolorach śledzących lub mieszanych.
• Rozmiar i długość cięcia - Dopasowane do uprzęży i procesu montażu.
• Opakowania detaliczne lub OEM - Niestandardowe etykiety, pudełka, kody kreskowe i długości rolek.
Kolor nie oznacza zgodności z normami dotyczącymi płomienia, promieniowania UV ani przepisami branżowymi. Dokumentację RoHS, REACH, bezhalogenową lub POP można sprawdzić dla wybranego koloru i materiału; specjalne deklaracje dotyczące właściwości użytkowych wymagają dowodu na konkretną formułę.
• Zatwierdzenie koloru - Przed rozpoczęciem produkcji masowej zatwierdzana jest próbka laboratoryjna lub standard produkcyjny.
• Spójność kolorów - Przędza i gotowy splot porównywane są z zatwierdzonym wzorcem.
• Kontrola oplotu - Monitorowane są zasięg, średnica i wady powierzchni.
• Separacja opakowań - Kolory, rozmiary i partie są oznaczone, aby zapobiec mieszaniu.
Często zadawane pytania
01. Czy potrafisz dopasować kolory Pantone i RAL?
Tak, pod warunkiem wykonalności materiału, tolerancji i minimalnego zamówienia.
02. Czy wszystkie kolory mają taką samą minimalną ilość zamówienia?
Nie. Minimalne zamówienie zależy od pigmentu, przędzy, rozmiaru i wielkości produkcji.
03. Czy kolor zmienia wydajność płomienia?
Może; zgodność musi zostać potwierdzona w celu uzyskania dokładnej formuły.
04. Czy można spakować kilka kolorów jako zestaw?
Tak, po sprawdzeniu ilości i opakowania.
Poproś o próbkę lub wycenę
Podaj średnicę wiązki, największe złącze, środowisko pracy, wymagany standard testowy, potrzeby dotyczące cięcia lub pakowania oraz szacunkową ilość. MJ FLEX zaleci odpowiednią konstrukcję i zorganizuje próbkę lub wycenę.
