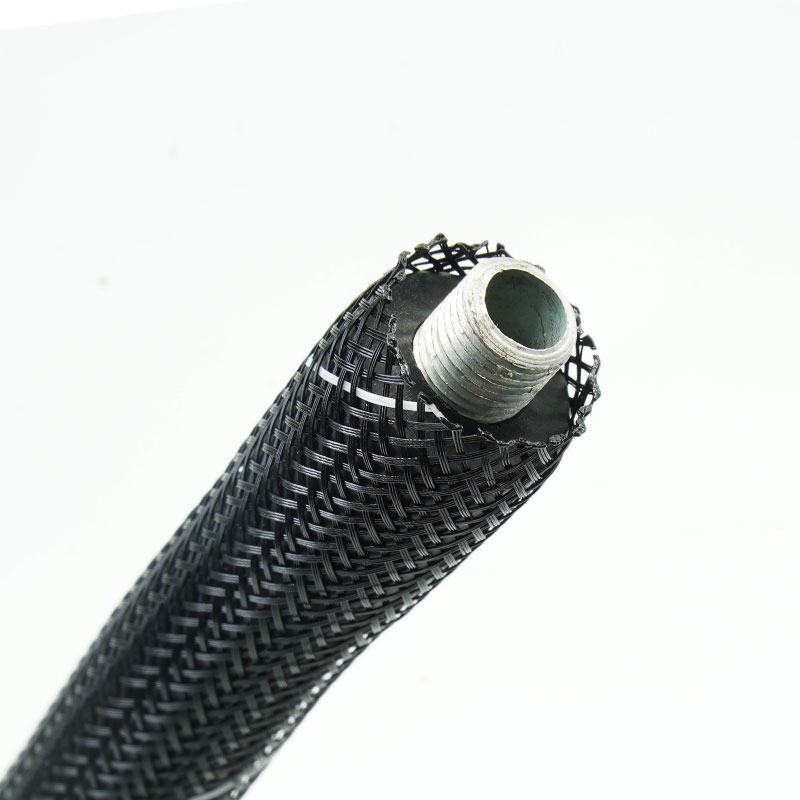

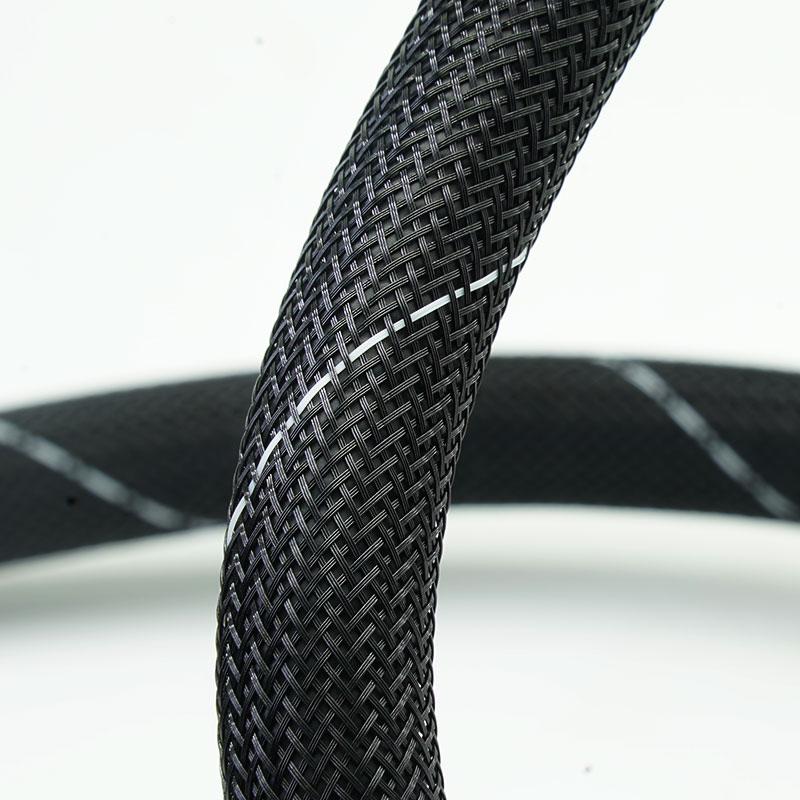

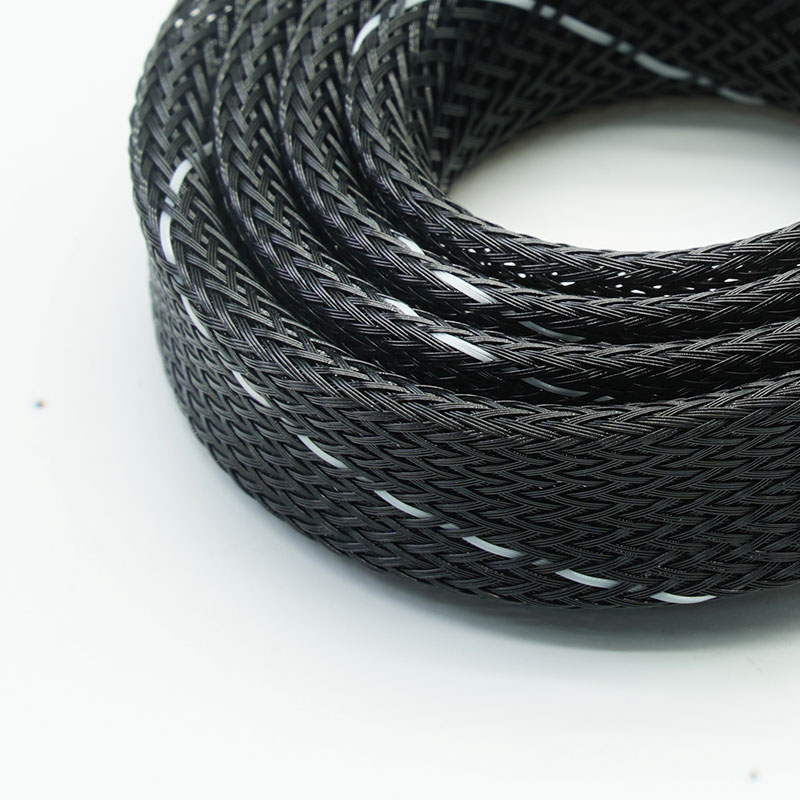

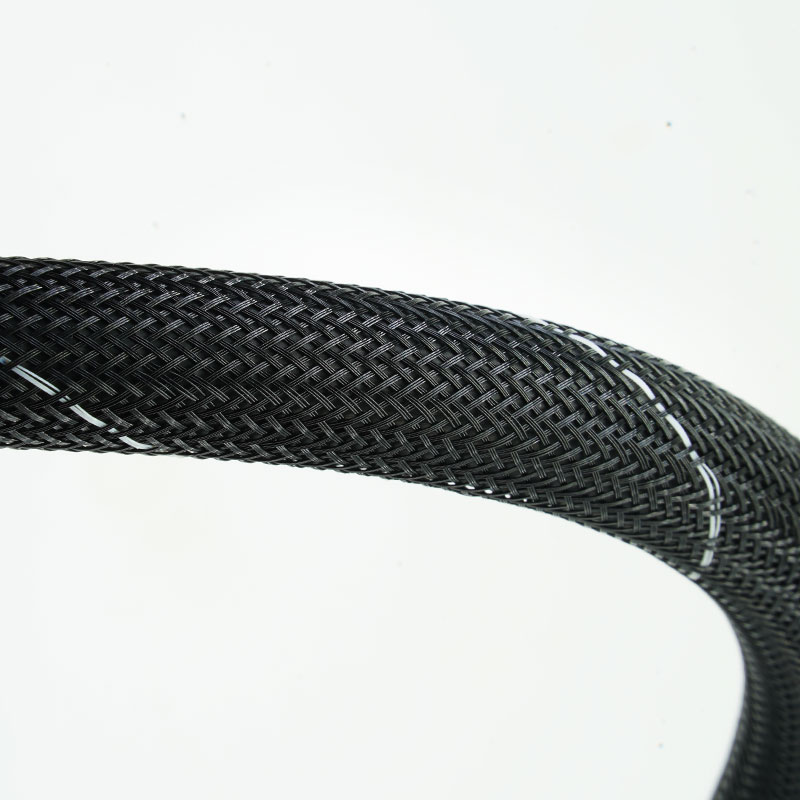

Ognioodporna, rozszerzalna, pleciona siatka z tworzywa PET

MJ FLEX BRS-PET-FR to rozciągliwa osłona z oplotem z PET do przewodów o odporności ogniowej VW-1. Łączy ona w sobie trudnopalną konstrukcję z PET z przelotowym złączem, zabezpieczeniem przed ścieraniem i elastycznym prowadzeniem przewodów do urządzeń elektrycznych, szaf sterowniczych i wiązek kablowych ogólnego przeznaczenia. Należy zapoznać się z raportem, aby porównać go z dokładnie zleconą konstrukcją.

  • Tworzywo :

    PET Monofilament

  • Temperatura pracy :

    -40℃~ +150℃

  • Temperatura topnienia :

    240+(-)10℃

  • Łatwopalność :

    VW-1

  • Kolor standardowy :

    Black

  • Orzecznictwo :

    Rohs,Reach,Halogen Free,CSA

  • Minimalne zamówienie :

    1 Spool

  • Dlaczego warto wybrać BRS-PET-FR?

    • Spełnia specyfikację VW-1

    Zapewnia zdefiniowaną opcję dotyczącą odporności na ogień zamiast opierać się na ogólnych informacjach o ognioodporności.

    •Chroń okablowanie przed codziennym zużyciem

    Oplot tworzy barierę ofiarną pomiędzy osłonami kabli i pobliskimi powierzchniami.

    • Instalacja na istniejących terminalach

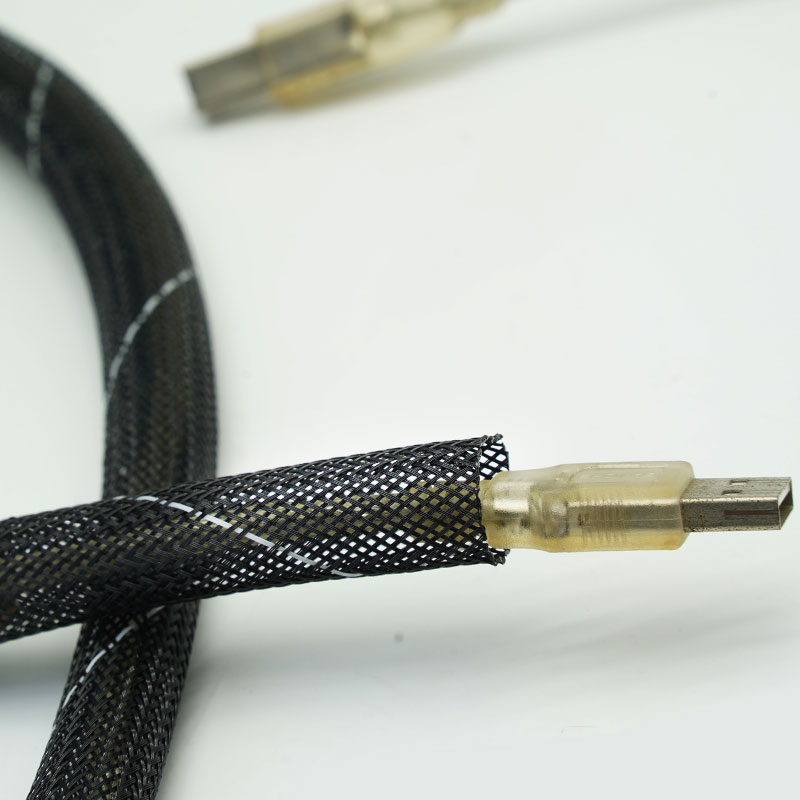

    Rozszerzenie umożliwia montaż na złączach i nieregularnych wiązkach kablowych.

    • Uprość zatwierdzenie techniczne

    Przed sporządzeniem oferty możliwe jest uzgodnienie wyboru produktu i dokumentów.



    Główne cechy

    1. Wydajność płomienia VW-1
    Przedstawiona konstrukcja została zaprojektowana z uwzględnieniem wymagań dotyczących pionowego płomienia.
    2. Przędza PET trudnopalna
    Łączy praktyczną trwałość z kontrolowanym zachowaniem płomienia.
    3. Rozszerzalna struktura pleciona
    Pasuje do wielu średnic wiązek i profili złączy.
    4. Elastyczna ochrona przed ścieraniem
    Pomaga ograniczyć uszkodzenia sprzętu i obudów powstałe w wyniku tarcia.
    5. Lekka, otwarta konstrukcja
    Zachowuje elastyczność i nie powoduje niepotrzebnego obciążenia.
    6. Zgrzewalne końce cięte
    Cięcie gorącym nożem pozwala ograniczyć strzępienie się materiału.
    7. Wsparcie w zakresie dokumentów zgodności
    Przed złożeniem zamówienia można zapoznać się z odpowiednimi sprawozdaniami i oświadczeniami.



    Dane techniczne

    TworzywoPET trudnopalny
    BudowaRozszerzalny warkocz
    Temperatura pracy-40°C do +150°C
    Temperatura topnienia240±10°C
    ŁatwopalnośćVW-1
    Odporność na ścieranieŚredni
    Grubość ścianki0,65 ± 0,05 mm
    Kolor standardowyCzarny
    OrzecznictwoRoHS, REACH, bezhalogenowe, VW-1, FMVSS302, CSA
    Bez halogenuTak
    Odporny na promieniowanie UVTak
    Narzędzie tnąceGorący nóż

    Specyfikacje
    Numer części
    Szerokość (szer.)
    Rozszerzony zakres (mm)
    Ściana
    Grubość
    (mm)
    Uszczelka
    Długość
    (m/szpula)
    Cal
    mm
    Min.(I)
    Maks.(O)
    BRS-PET-003-BK-FR
    1/8”
    		316
    0,65±0,05
    		1000
    BRS-PET-006-BK-FR
    1/4”
    		639
    0,65±0,05
    		500
    BRS-PET-008-BK-FR
    5/16”
    		8512
    0,65±0,05
    		350
    BRS-PET-010-BK-FR
    3/8”
    		10717
    0,65±0,05
    		350
    BRS-PET-012-BK-FR
    1/2”
    		12820
    0,65±0,05
    		350
    BRS-PET-016-BK-FR
    5/8”
    		161027
    0,65±0,05
    		250
    BRS-PET-018-BK-FR
    11/16"
    		181229
    0,65±0,05
    		250
    BRS-PET-020-BK-FR
    3/4”
    		201432
    0,65±0,05
    		200
    BRS-PET-025-BK-FR
    1”
    		251835
    0,65±0,05
    		200
    BRS-PET-032-BK-FR
    1-1/4”
    		322050
    0,65±0,05
    		150
    BRS-PET-038-BK-FR
    1-1/2”
    		383060
    0,65±0,05
    		100
    BRS-PET-045-BK-FR
    1-3/4”
    		453575
    0,65±0,05
    		100
    BRS-PET-050-BK-FR
    2”
    		504080
    0,65±0,05
    		100
    BRS-PET-064-BK-FR
    2-1/2”
    		6445105
    0,65±0,05
    		50
    BRS-PET-076-BK-FR
    3”
    		7664120
    0,65±0,05
    		50
    BRS-PET-100-BK-FR
    4”
    		10080150
    0,65±0,05
    		50
    ● Uwaga: Rozszerzony zakres oznacza możliwości geometryczne, a nie preferowany punkt pracy ciągłej. Wybór rozszerzenia bliskiego maksymalnemu zwiększa rozwarcie oplotu, zmniejsza zasięg powierzchni i skraca długość instalacji.

    Typowe zastosowania
    Szafy sterownicze przemysłowe
    Organizuje wewnętrzne okablowanie, spełniając określone wymagania VW-1.
    Sprzęt elektryczny i elektroniczny
    Chroni przewody zasilające, sygnałowe i komunikacyjne przed typowym ścieraniem.
    Sprzęt i instrumenty
    Łączy wewnętrzne wiązki przewodów w miejscach, w których wymagane jest zastosowanie osłon trudnopalnych.
    Sprzęt automatyki
    Chroni przewody czujników i sterowania prowadzone wokół ram i modułów.
    Sprzęt do ładowania i zasilania
    Dotyczy wiązek kabli pomocniczych wewnątrz obudów elektrycznych, podlegających przeglądowi na poziomie systemu.

    Jak wybrać

    Należy określić rodzaj wiązki kablowej, rozmiar złącza, środowisko pracy oraz dokładny wymagany test palności. Norma VW-1 nie powinna zastępować norm UL 94 V-0, EN 45545-2 ani testów palności w pojazdach samochodowych. Przed zatwierdzeniem należy potwierdzić zgodność dokumentu z wybranym rozmiarem.
    Dostępna personalizacja



    Dostępna personalizacja

    • Średnica nominalna - Dopasowane do złącza i zamontowanej wiązki.

    • Pokrycie warkocza - Sprawdzono pod kątem zgodności z zatwierdzonymi limitami konstrukcyjnymi.

    • Usługa cięcia na długość - Przygotowane części do powtarzalnego montażu uprzęży.

    • Etykiety i opakowania - Prywatne marki, kody partii i niestandardowe długości rolek.



    Testowanie i zgodność

    Norma VW-1 dotyczy testowanej konstrukcji. Nie stanowi ona ogólnej certyfikacji gotowej wiązki przewodów ani sprzętu i nie jest równoważna z normą UL 94 V-0. W przypadku potwierdzonych materiałów mogą zostać dostarczone stosowne dokumenty dotyczące RoHS, REACH i bezhalogenowości.



    Zapewnienie jakości

    • Zatwierdzona kontrola materiałów - W procesie produkcji wykorzystywana jest zdefiniowana formuła PET o zmniejszonej palności.

    • Monitorowanie w trakcie procesu - Sprawdzany jest wzór, średnica i zasięg splotu.

    • Kontrola długości i wyglądu - Rolki są sprawdzane pod kątem długości, końców i wad.

    • Przegląd dokumentu wydania - Przed wysyłką sprawdzane są wymagane etykiety i pliki zgodności.

    Często zadawane pytania

    01. Czy VW-1 to to samo co UL 94 V-0?
    Nie. To są różne klasyfikacje testów ogniowych.
    02. Czy rękaw może zostać dostarczony w postaci przyciętej?
    Tak, z uzgodnioną tolerancją i wykończeniem.
    03. Czy czarny jest standardowym kolorem?
    Tak; w przypadku innych kolorów konieczne jest sprawdzenie materiału i zakresu testów.
    04. Czy możesz udostępnić raport z testów?
    Stosowne dokumenty mogą zostać dostarczone po potwierdzeniu żądanej konstrukcji.



    Poproś o próbkę lub wycenę

    Podaj średnicę wiązki, największe złącze, środowisko pracy, wymagany standard testowy, potrzeby dotyczące cięcia lub pakowania oraz szacunkową ilość. MJ FLEX zaleci odpowiednią konstrukcję i zorganizuje próbkę lub wycenę.
