Dlaczego warto wybrać rozdzielony oplot SBW-PET?
1. Unikaj wyjmowania złącza
Dzielona, samoowijająca się konstrukcja instaluje się wokół gotowych wiązek przewodów, co skraca czas demontażu podczas produkcji, modernizacji i napraw.
2. Ścieranie i uszkodzenie kabla sterowego
Oplot PET grupuje luźne przewody i ogranicza regularne tarcie o panele, obudowy i pobliskie podzespoły.
3. Utrzymuj dostęp do okablowania
Osłonę można otworzyć w celu przeprowadzenia inspekcji, rozgałęzienia lub dodania kabli, co ułatwia konserwację w terenie.
4. Obsługa zmiany kształtów pakietów
Osłonę można otworzyć w celu przeprowadzenia inspekcji, rozgałęzienia lub dodania kabli, co ułatwia konserwację w terenie.

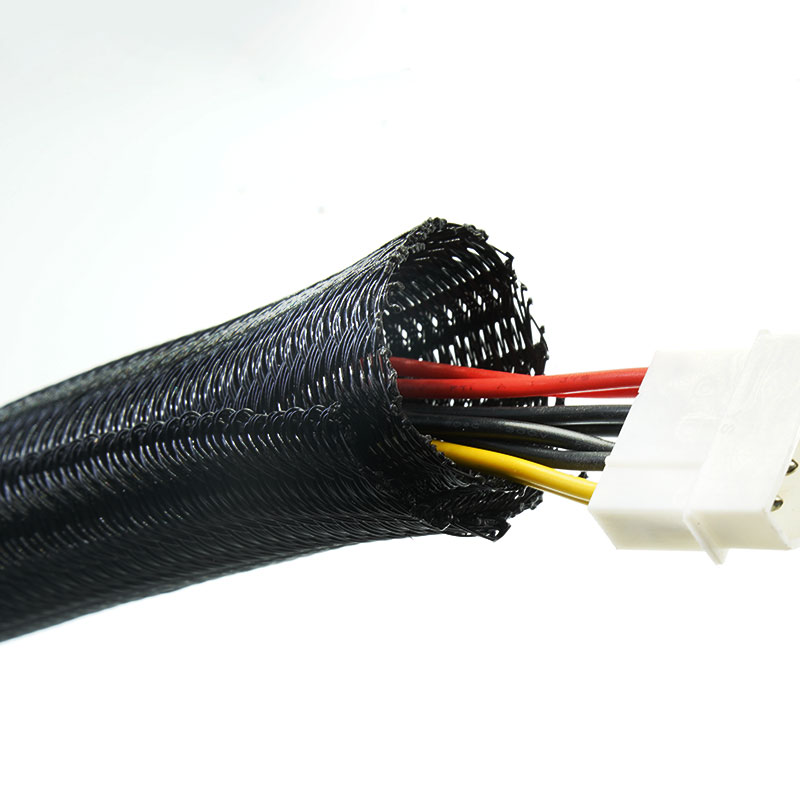

1. Łatwa instalacja modernizacyjna
Montaż wokół zmontowanych wiązek kablowych bez konieczności demontażu złączy.
2. Dostęp do kabli serwisowych
Samoprzylepna struktura zapewnia odpowiednie pokrycie, umożliwiając jednocześnie rozgałęzienia i późniejszą konserwację.
3. Lekka ochrona przed ścieraniem
Oplot z monofilamentu PET chroni powierzchnie kabli bez konieczności stosowania sztywnego przewodu.
4. Elastyczne prowadzenie uprzęży
Rękaw podąża za zakrzywionymi ścieżkami i dopasowuje się do nieregularnych kształtów wiązek.
5. Bezpieczne, kompleksowe pokrycie
Zakładana konstrukcja zamyka wiązkę i pomaga utrzymać poszczególne kable w jednym miejscu.
6. Rozszerzalna pojemność pakietu
Elastyczny otwór dostosowuje się do umiarkowanych zmian średnicy wzdłuż uprzęży.
7. Opcje dostaw niestandardowych
Średnicę, kolor, długość cięcia, opakowanie i etykietowanie można dostosować do indywidualnych potrzeb po zapoznaniu się z procesem produkcji.
| Tworzywo | Monofilament i multifilament PET |
| Budowa | Samooplatający się rozdzielony splot |
| Zachodzić na siebie | ≥35% |
| Temperatura pracy | -40°C do +125°C |
| Temperatura topnienia | 240±10°C |
| Łatwopalność | FMVSS 302 |
| Odporność na ścieranie | ISO 6722 Klasa 10, ≥4000 cykli |
| Odporność na płyny | Numer referencyjny: GMW14327 |
| Kolor standardowy | Czarny |
| Orzecznictwo | RoHS, REACH |
| Bez halogenu | Tak |
| Odporny na promieniowanie UV | Tak |
| Narzędzie tnące | Gorący nóż |
Specyfikacje
Numer części | Rozmiar nominalny (mm) | Zakres średnicy wiązki (mm) | Uszczelka Długość (m/szpula) |
Min | Maksym |
SBW-PET-003-BK | Φ3 | 2 | 4 | 300 |
SBW-PET-005-BK | Φ5 | 3 | 6 | 200 |
SBW-PET-006-BK | Φ6 | 4 | 7 | 200 |
SBW-PET-008-BK | Φ8 | 6 | 10 | 100 |
SBW-PET-010-BK | Φ10 | 8 | 11 | 100 |
SBW-PET-013-BK | Φ13 | 12 | 15 | 50 |
SBW-PET-016-BK | Φ16 | 15 | 18 | 25 |
SBW-PET-019-BK | Φ19 | 18 | 22 | 25 |
| | 23 | 26 | 25 |
| | 28 | 30 | 25 |
| | 29 | 34 | 25 |
| | 35 | 40 | 25 |
| | 46 | 55 | 25 |
● Uwaga: Wybierz rozmiar zgodnie z rzeczywistą średnicą wiązki i upewnij się, że po instalacji nakładanie wynosi co najmniej 35%.
Typowe zastosowania
Wnętrza samochodowe i ogólne wiązki pojazdów
Organizuje i chroni okablowanie biegnące wokół deski rozdzielczej, drzwi, siedzeń i wyposażenia wnętrza, pomagając zmniejszyć otarcia kabli, luźność przewodów i trudności związane z instalacją.
Maszyny przemysłowe i szafy sterownicze
Łączy kable sterujące, czujnikowe i zasilające wewnątrz maszyn i szaf elektrycznych, pomagając zapobiegać nieprawidłowościom w okablowaniu, zużyciu powierzchni i trudnościom w konserwacji.
Robotyka i urządzenia automatyczne
Zapewnia elastyczną ochronę kabli układanych na zakrzywionych lub średnio ruchomych ścieżkach, pomagając radzić sobie z powtarzającym się zginaniem, kontaktem kabli i skomplikowanym układaniem.
Urządzenia elektryczne i zespoły elektroniczne
Zapewnia uporządkowane pogrupowanie okablowania wewnętrznego i chroni je przed kontaktem z obudowami, podzespołami i ostrymi krawędziami, jednocześnie zapewniając dostęp w celu montażu i kontroli.
Organizacja kabli modernizacyjnych i konserwacja w terenie
Umożliwia montaż wokół istniejących lub zakończonych wiązek kablowych bez odłączania złączy, co upraszcza modernizację, naprawy i dodawanie kabli.
Specyfikacje
Zmierz zewnętrzną średnicę gotowej wiązki przewodów w jej najmniejszym i największym punkcie, wliczając w to złącza, rozgałęzienia i miejsca wiązania. Wybierz tuleję, która zamyka się z wystarczającym zakładem na całej długości. Określ również środowisko instalacji, poziom ścieralności, wymaganą częstotliwość dostępu, kolor, długość cięcia oraz wszelkie obowiązujące normy dotyczące palności lub normy branżowe.
Dostępna personalizacja
MJ FLEX zapewnia wsparcie OEM i ODM, począwszy od wyboru materiałów i konstrukcji, poprzez pobieranie próbek, pakowanie, aż po wymagania dotyczące produkcji seryjnej:
• Kolor, długość cięcia i długość rolki.
• Gęstość i zasięg splotu.
• Etykiety, kody kreskowe, kompletowanie i pakowanie.
• Próbki, wymogi dotyczące kontroli i dokumenty uzupełniające.
• SBW-PET-UV — samoprzylepna osłona pleciona odporna na promieniowanie UV
• SBW-PET-FR-V0 — UL94 V-0, trudnopalna, samoprzylepna osłona
• SBW-PET-FR-EN45545 — EN45545, samozamykający się oplot kolejowy
• SBW-PET-RR — Odporny na gryzonie, rozdzielony oplot
01. Czy można dokonać montażu bez odłączania wiązki przewodów?
Tak. Konstrukcja dzielona owija się wokół zmontowanego pakietu i nadaje się do montażu w ramach modernizacji.
02. Czy po zamontowaniu rękaw pozostaje dostępny?
Tak. Można go otworzyć lokalnie w celu inspekcji, naprawy lub dodania kabli, chociaż przy wyborze konstrukcji należy wziąć pod uwagę konieczność wielokrotnego otwierania.
03. Czy wersja standardowa nadaje się do projektów wymagających certyfikowanej ognioodporności?
Jeśli specyfikacja projektu wymaga określonej normy dotyczącej odporności ogniowej, należy zastosować odpowiednią wersję normy VW-1, UL 94 V-0 lub EN 45545.
04. Jak wybrać właściwy rozmiar?
Podaj rzeczywisty zakres średnicy zewnętrznej wiązki oraz, jeśli to możliwe, rysunek lub próbkę. MJ FLEX może sprawdzić pokrycie i nakładanie przed produkcją.
05. Jak należy to ciąć?
Za pomocą noża z regulacją temperatury uszczelnij krawędź PET i zredukuj strzępienie.
06. Czy dostępne są niestandardowe kolory, długości i opakowania?
Tak. Minimalne zamówienie i czas realizacji zamówienia zależą od koloru, rozmiaru, długości cięcia, etykietowania, opakowania i wymagań kontrolnych.
Poproś o próbkę lub wycenę
Aby uzyskać dokładną rekomendację techniczną i wycenę, prosimy o podanie:
1. Minimalna i maksymalna średnica wiązki.
2. Największy rozmiar złącza, rozgałęzienia lub przejścia.
3. Wymagany rozmiar tulei i długość montażowa.
4. Temperatura pracy i punkty ścierania.
5. Wymagane dokumenty dotyczące palności, ścieralności i zgodności.
6. Kolor, długość cięcia, etykiety i opakowanie.
7. Wielkość próbek, wielkość zamówienia i harmonogram dostaw.
