Dlaczego warto wybrać osłonę tłumiącą hałas SBW-PET-NR?
1. Zmniejszenie grzechotania uprzęży
Miękka warstwa kontaktowa pomaga izolować kable od paneli wykończeniowych i powierzchni urządzeń.
2. Modernizacja gotowego okablowania
Montaż boczny odbywa się wokół zakończonych wiązek przewodów bez konieczności demontażu złączy.
3. Utrzymuj dostęp do serwisu
Samozamykająca się zakładka otwiera się w celu przeprowadzenia kontroli lub wymiany kabla.
4. Kontroluj nieregularne wiązki
Elastyczna plecionka dostosowuje się do zakrętów, rozgałęzień i zmian średnicy.
1. Powierzchnia styku redukująca hałas
Pomaga zmniejszyć tarcie i hałas uderzeniowy na stykach uprzęży.

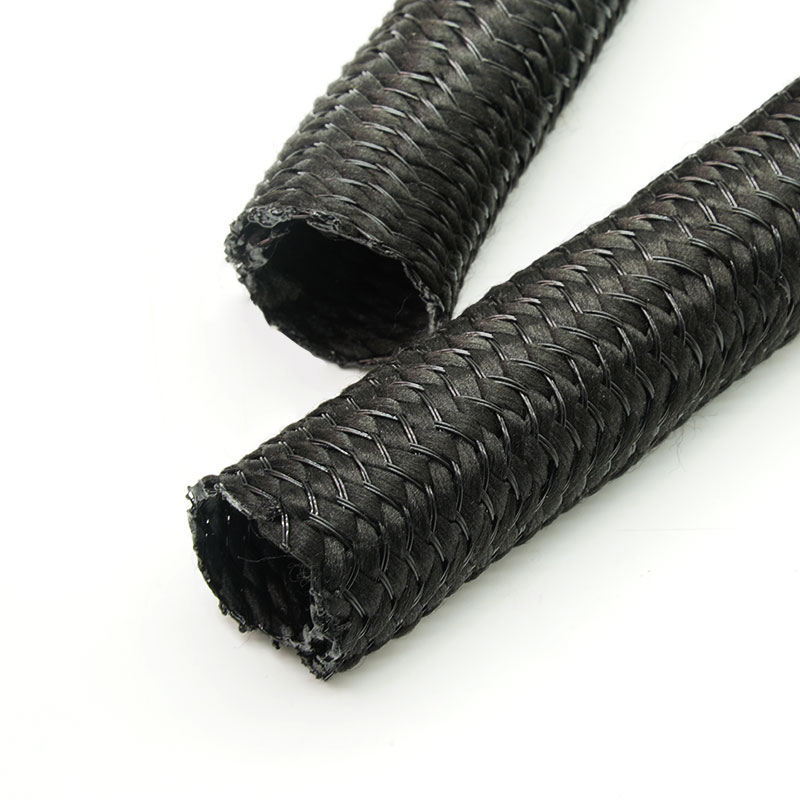

2. Samozamykająca się konstrukcja dzielona
Owija się wokół kabli i powraca do zamkniętego profilu.
3. Modernizacja instalacji z wejściem bocznym
Pasuje do gotowych zestawów kablowych.

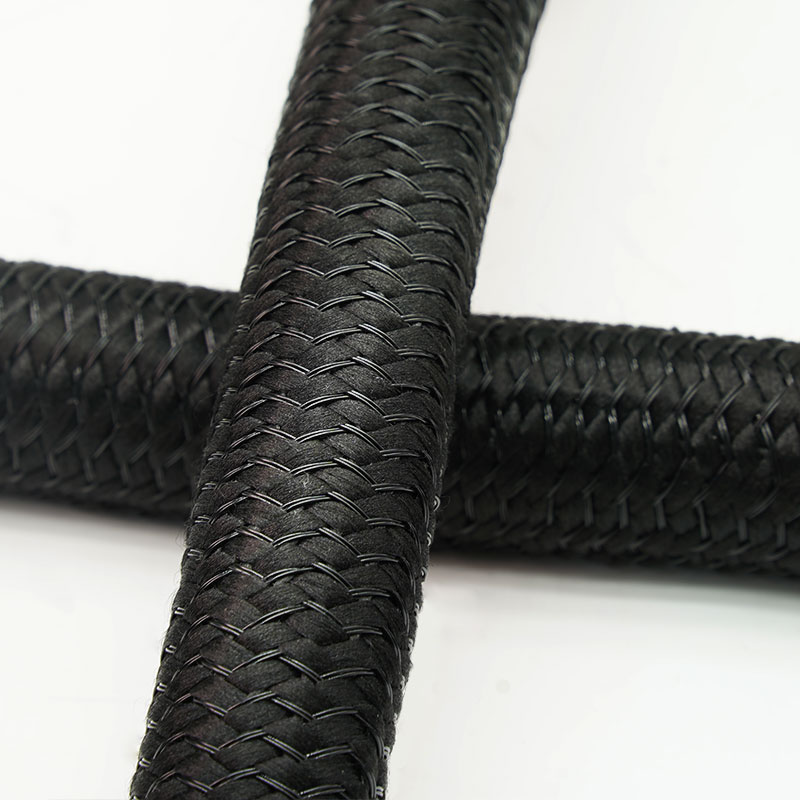

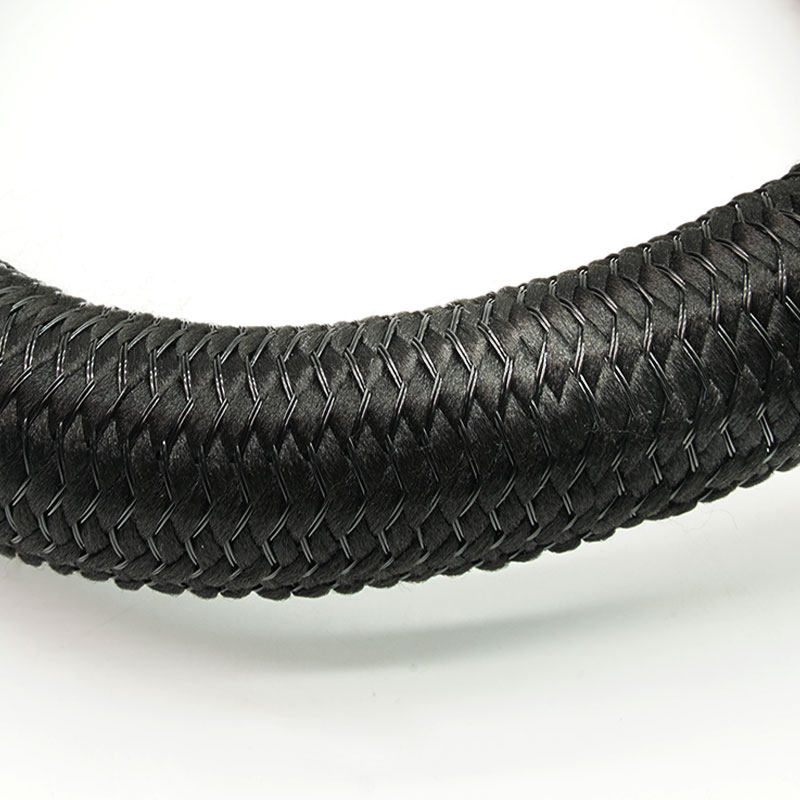

4. Elastyczna struktura pleciona
Podąża krętymi i nieregularnymi trasami.

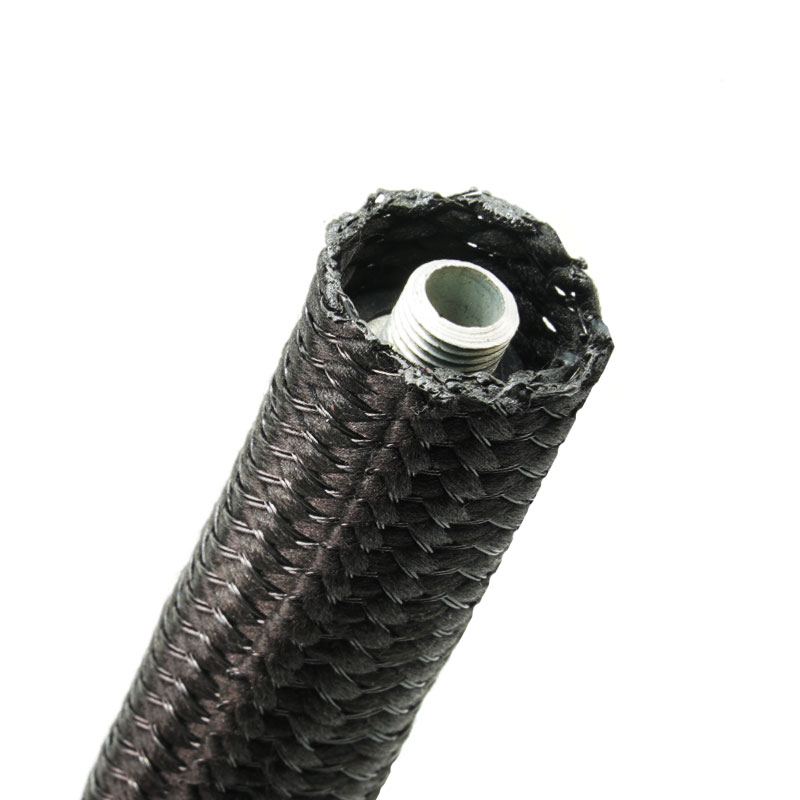

5. Ochrona przed ścieraniem
Pomaga zmniejszyć zużycie osłony kabla.
6. Dostępne punkty odgałęzień
Umożliwia lokalne wyjścia kablowe i konserwację.
7. Opcje OEM niestandardowe
Możliwy jest przegląd rozmiarów, zachodzenia na siebie, długości i opakowania.
| Tworzywo | Monofilament i multifilament PET |
| Budowa | Samozamykający się rozdzielony okład |
| Zachodzić na siebie | 50% |
| Temperatura pracy | -40°C do +150°C |
| Temperatura topnienia | 240±10°C |
| Łatwopalność | FMVSS 302,VW-1 |
| Kolor standardowy | Czarny |
| Orzecznictwo | RoHS, REACH |
| Wydajność hałasu | Zależne od aplikacji |
| Narzędzie tnące | Gorący nóż |
| Dostarczać | Rolki lub cięte długości |
Specyfikacje
Numer części | Rozmiar nominalny (mm) | Zakres średnicy wiązki (mm) | Uszczelka Długość (m/szpula) |
Min | Maksym |
SBW-PET-005-BK-NR | Φ5 | 4 | 6 | 100 |
SBW-PET-010-BK-NR | Φ10 | 8 | 11 | 100 |
SBW-PET-013-BK-NR | Φ13 | 12 | 15 | 50 |
SBW-PET-016-BK-NR | Φ16 | 15 | 18 | 25 |
SBW-PET-019-BK-NR | Φ19 | 18 | 22 | 25 |
| | 23 | 26 | 25 |
| | 28 | 30 | 25 |
| | 29 | 34 | 25 |
| | 35 | 40 | 25 |
Typowe zastosowania
Deski rozdzielcze i drzwi samochodowe
Zmniejsza hałas styku uprzęży z panelami wykończeniowymi i wewnętrznymi.
Okablowanie fotela i konsoli
Zawiera ruchome kable akcesoriów w pobliżu ram i mechanizmów.
Urządzenia
Ogranicza ruch kabli i tarcie wewnątrz obudów.
Stacje operatorskie przemysłowe
Organizuje sprawne okablowanie w pobliżu pokryw i paneli.
Sprzęt elektroniczny
Zapewnia miękką ochronę styków wokół delikatnych podzespołów.
Zidentyfikuj rzeczywiste źródło hałasu, powierzchnię styku, poziom drgań i zasięg wiązki. Wybierz odpowiedni nakład, aby utrzymać uprząż bez nadmiernego ściskania. Sprawdź redukcję hałasu po ostatecznym montażu; osłonie nie należy przypisywać uniwersalnej redukcji dB bez zdefiniowanej metody testowania.
Dostępna personalizacja
Średnica i zakładka - dopasowane do zakresu kabli.
Konstrukcja styku - sprawdzono przędzę i gęstość pod kątem źródła hałasu.
Cięte długości - przygotowane kawałki do stacji uprzęży.
Etykiety i opakowania — dostępne są zestawy OEM, torby i kartony.
Deklaracje materiałowe mogą być dostępne dla potwierdzonej konstrukcji. Redukcja hałasu zależy od systemu i musi zostać zweryfikowana przez klienta w drodze testu montażowego. Deklaracje dotyczące odporności na płomienie, warunki w motoryzacji i temperatury wymagają raportów potwierdzających dla konkretnej tulei.
Weryfikacja przędzy - sprawdzany jest materiał redukujący hałas.
Kontrola zamykania - sprawdzane jest zachodzenie na siebie elementów i samoczynne zamykanie.
Kontrola powierzchni - sprawdzane jest pokrycie, zerwane włókna i zanieczyszczenia.
Kontrola wydania – potwierdzono długość, etykiety i opakowanie.
01. Czy tuleja gwarantuje stałą redukcję dB?
Nie. Wyniki zależą od pojazdu lub instalacji urządzenia oraz metody badania.
02. Czy można go zainstalować na złączach?
Tak. Otwiera się z boku.
03. Czy nadaje się do rozgałęzień?
Tak, pod warunkiem zachowania odpowiedniego poziomu pokrycia.
Poproś o próbkę
Aby uzyskać dokładną rekomendację techniczną i wycenę, prosimy o podanie:
Podaj średnicę kabla lub wiązki, wymagania dotyczące redukcji hałasu, środowisko instalacji i szczegóły zastosowania. MJ FLEX może udzielić rekomendacji technicznych i zamówić próbki do oceny wydajności.
