Dlaczego warto wybrać rękaw owijany STW-PET?
1. Zainstaluj bez odłączania kabli

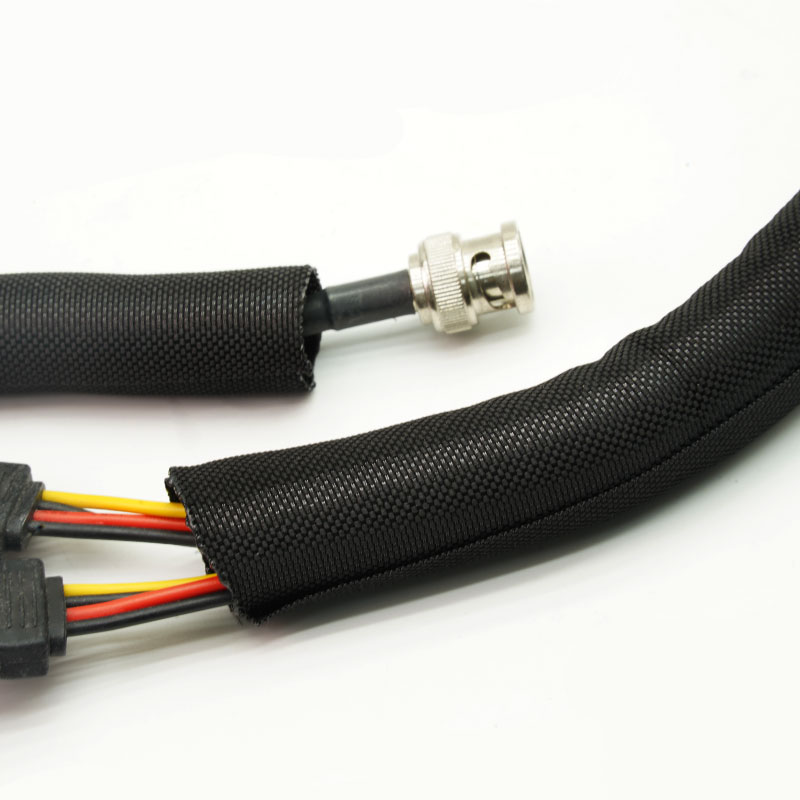

Konstrukcja z wejściem bocznym otacza zmontowane wiązki, złącza i punkty rozgałęzień.
2. Uprość inspekcję i konserwację
Dostęp do kabli można uzyskać poprzez ponowne otwarcie osłony zamiast wyjmowania zamkniętej rurki.
3. Kontrola nieregularnych wiązek kablowych
Samozamykająca się zakładka dostosowuje się do zmian średnicy wiązki i pomaga utrzymać luźne przewody.
4. Zabezpiecz pobliskie wykończone powierzchnie
Zewnętrzna warstwa wykonana z tkaniny tkanej zapewnia bardziej miękką powierzchnię styku niż wiele sztywnych przewodów ochronnych.

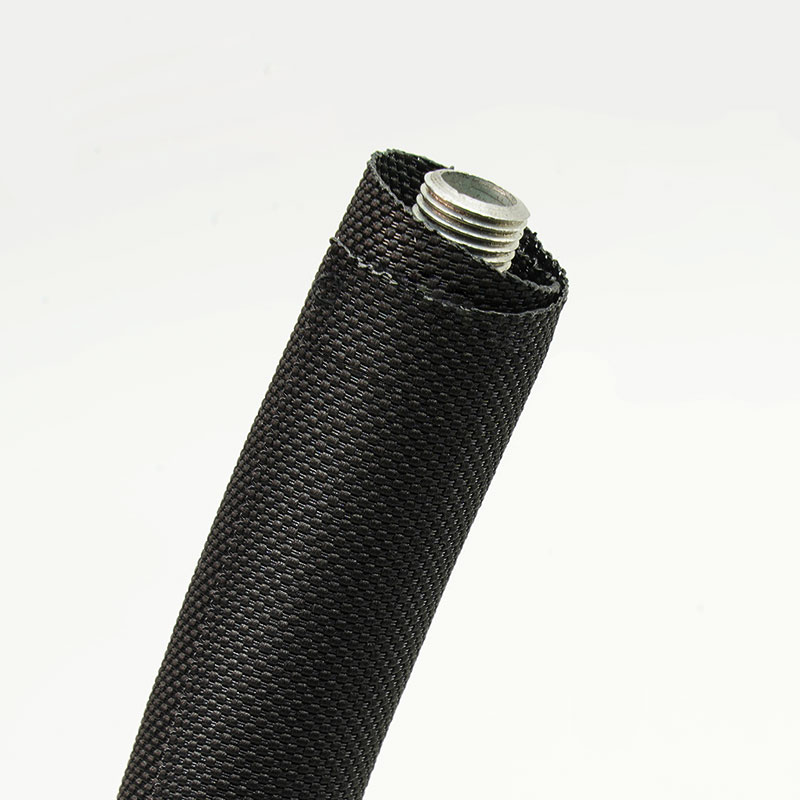

1. Samozamykająca się, owijana konstrukcja

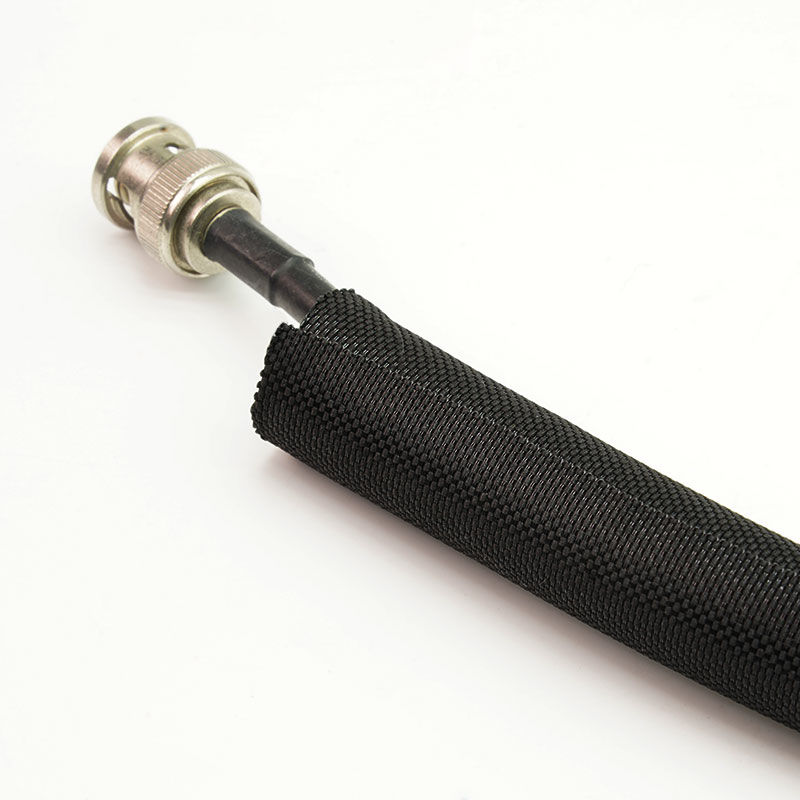

Otwiera się na bok i pozwala na załadunek z boku, chowając zainstalowany pakiet.

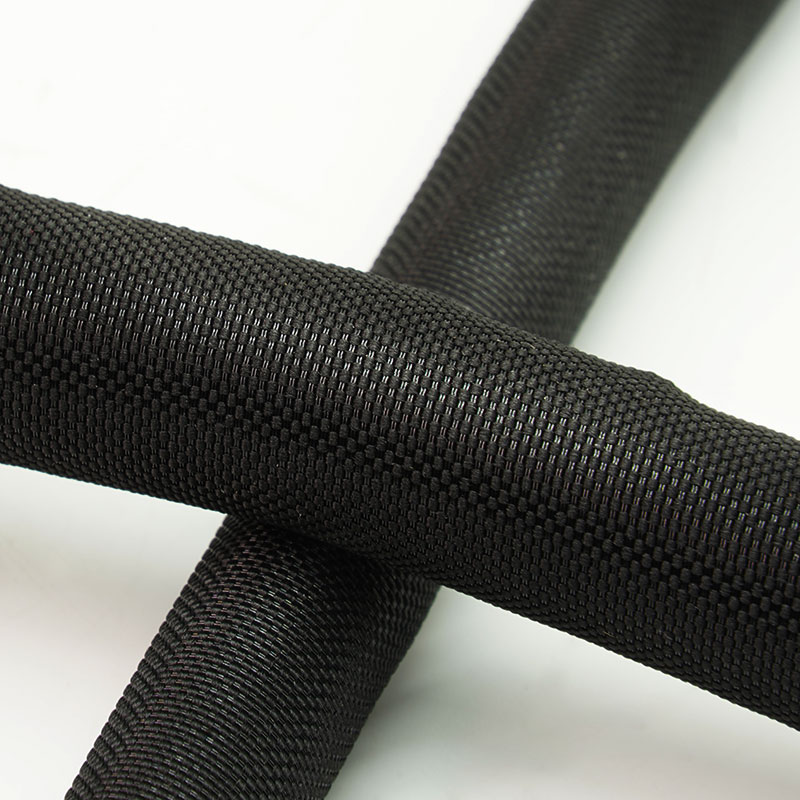

2. Konstrukcja z tkanego poliestru
Zapewnia elastyczną ochronę tekstylną przy codziennym układaniu kabli.
3. Instalacja przyjazna dla modernizacji
Pasuje do wiązek zakończonych przewodami, bez konieczności demontażu złącza.
4. Powierzchnia odporna na ścieranie
Pomaga ograniczyć zużycie kurtki spowodowane kontaktem z panelami i sprzętem.
5. Elastyczna wydajność gięcia
Podąża krętymi trasami i nieregularnymi profilami wiązek.
6. Łatwy dostęp do kabli
Wspomaga serwisowanie, rozgałęzianie i dodawanie kabli.
7. Opcje dostaw niestandardowych
Dostępne w rozmiarach dostosowanych do konkretnego projektu, długościach cięcia i opakowaniach.
| Tworzywo | Multifilament PET+monofilament |
| Budowa | Samozamykający się rozdzielony okład |
| Zachodzić na siebie | ≥35% |
| Temperatura pracy | -40°C do +125°C |
| Temperatura topnienia | 240±10°C |
| Łatwopalność | UL94 V2 |
| Odporność na ścieranie | Zapoznaj się z normą ISO6722 |
| Odporność na starzenie | Zapoznaj się z normą ISO6722 |
| Odporność na płyny | Zobacz GMW14327 |
| Kolor standardowy | Czarny |
| Orzecznictwo | RoHS, REACH, bezhalogenowy |
| Bez halogenu | Tak |
| Odporny na promieniowanie UV | Tak |
| Narzędzie tnące | Ostrze lub gorący nóż |
Specyfikacje
Numer części | Rozmiar nominalny (mm) | Szerokość rozłożenia
(mm) | Zakres średnicy wiązki (mm) | Uszczelka Długość (m/szpula) |
Min | Maksym |
STW-PET-003-BK | Φ3 | 25±2 | 2 | 4 | 200 |
STW-PET-005-BK | Φ5 | 29±2 | 4 | 6 | 200 |
STW-PET-006-BK | Φ6 | 34±2 | 4 | 7 | 200 |
STW-PET-008-BK | Φ8 | 46±2 | 6 | 10 | 100 |
STW-PET-010-BK | Φ10 | 55±2 | 8 | 11 | 100 |
STW-PET-013-BK | Φ13 | 65±2 | 12 | 15 | 100 |
STW-PET-016-BK | Φ16 | 77±2 | 15 | 18 | 100 |
STW-PET-019-BK | Φ19 | 104±5 | 18 | 20 | 50 |
| | | 23 | 26 | 25 |
| | | 27 | 31 | 25 |
| | | 30 | 34 | 25 |
| | | 37 | 40 | 25 |
| | | 48 | 52 | 25 |
● Uwaga: Wybierz rozmiar zgodnie z rzeczywistą średnicą wiązki i upewnij się, że po instalacji nakładanie wynosi co najmniej 35%.
Typowe zastosowania
Wiązki przewodów do wnętrz samochodowych
Chroni okablowanie za deską rozdzielczą, drzwiami i siedzeniami, umożliwiając jednocześnie szybki montaż i późniejszą obsługę.
Maszyny przemysłowe
Organizuje kable czujników i sterowania w miejscach, w których są już zamontowane złącza.
Robotyka i automatyka
Zawiera elastyczne grupy kabli wzdłuż tras urządzeń ruchomych lub często konserwowanych.
Szafy elektryczne
Łączy wiele przewodów i zapewnia dostępność punktów rozgałęzień podczas rozwiązywania problemów.
Sprzęt AGD i elektroniczny
Chroni wewnętrzne przewody przed ocieraniem o obudowę i krawędzie blachy.
Zmierz wiązkę w jej najmniejszym i największym punkcie, wliczając w to odgałęzienia i złącza. Wybierz rozmiar nominalny, który zapewnia odpowiednie zachodzenie na siebie na całej długości trasy. Określ źródło ścierania, częstotliwość gięcia, temperaturę, płyny i metodę montażu, aby można było sprawdzić konstrukcję tulei.
Dostępna personalizacja
• Średnica i nakładanie - Dopasowane do zainstalowanego pakietu i oczekiwanej zmienności średnicy.
• Cięcie długości - Przygotowane części do montażu wiązek kablowych przy linii.
• Kolor i identyfikacja - Kolory specjalne lub etykiety projektowe podlegają przeglądowi materiału i minimalnej ilości zamówienia.
• Opakowanie - Rolki, torby, zestawy, kody kreskowe i marki własne.
Standardowy STW-PET jest przeznaczony do ogólnej organizacji kabli i ochrony przed ścieraniem. Dla potwierdzonych materiałów mogą być dostępne dokumenty RoHS, REACH i bezhalogenowe. Nie należy stosować do tej wersji oznaczeń UL 94 V-0, VW-1, EN 45545 ani UV; w razie potrzeby należy wybrać odpowiedni, przetestowany gatunek.
• Kontrola materiałów przychodzących - Sprawdzana jest tożsamość przędzy, kolor i stan powierzchni.
• Kontrola zamknięć i nakładek - Sprawdzenie szczelności odbywa się na reprezentatywnych średnicach wiązek.
• Kontrola powierzchni tkanej - Monitorowane są przerwy, zerwane nici, zanieczyszczenia i wady krawędzi.
• Weryfikacja długości i pakowania - Przed wypuszczeniem na rynek sprawdzamy długość rolki lub cięcia, etykiety oraz ilość.
01. Czy można go zainstalować na zmontowanej uprzęży?
Tak. Konstrukcja dzielona otwiera się z boku i nie wymaga demontażu złącza.
02. Czy rękaw pozostanie zamknięty?
Jest on zaprojektowany tak, aby zamykał się sam, jeśli ma odpowiedni rozmiar i odpowiedni zakład.
03. Czy kable mogą rozgałęziać się przez osłonę?
Tak. Opakowanie można otworzyć lokalnie w celu uzyskania dostępu do oddziałów i serwisu.
Poproś o próbkę lub wycenę
Prosimy o przesłanie zakresu pakietów, środowiska instalacji, wymaganego standardu, długości cięcia i ilości. MJ FLEX zaproponuje odpowiednią konstrukcję i zorganizuje próbkę lub wycenę.
