Dlaczego warto wybrać VTW-PVT?

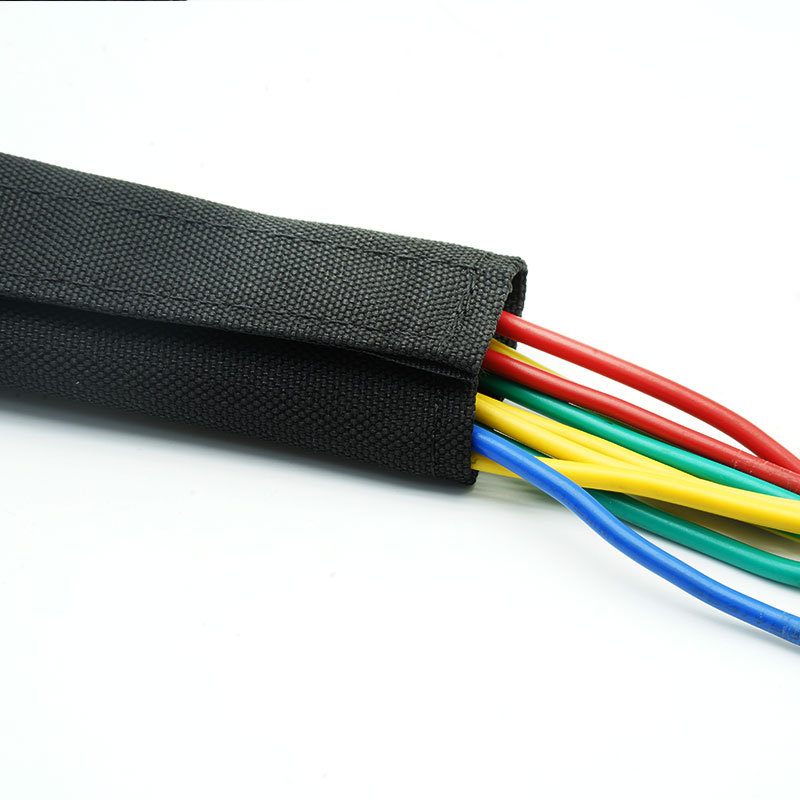

1. Zarządzaj kablami i wężami razem
Szerokie pokrycie tekstylne zawiera mieszane linie, które różnią się średnicą, powierzchnią i sztywnością.
2. Chroń wykończone powierzchnie
Materiał zewnętrzny tworzy miękką powierzchnię wokół malowanych paneli i elementów wyposażenia wnętrza.
3. Otwórz sprzęt bez ponownego składania pakietu
Wielokrotnego użytku zamknięcie zapewnia zespołom konserwacyjnym bezpośredni dostęp na całej długości trasy.
4. Popraw wygląd i bezpieczeństwo
Nieprzezroczysta, tekstylna obudowa ukrywa okablowanie i ogranicza ruchy luźnych linek.

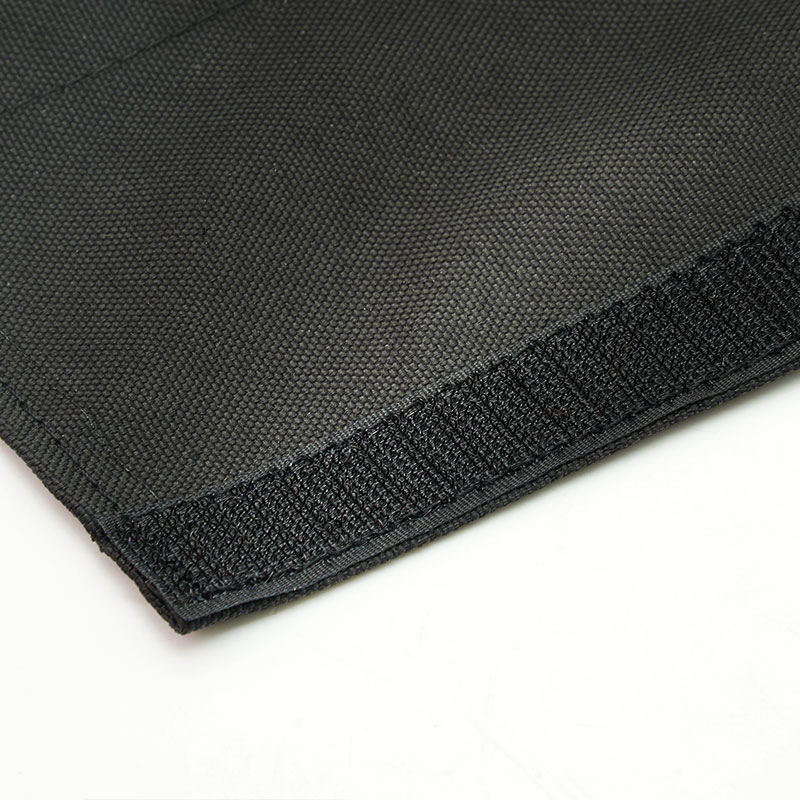

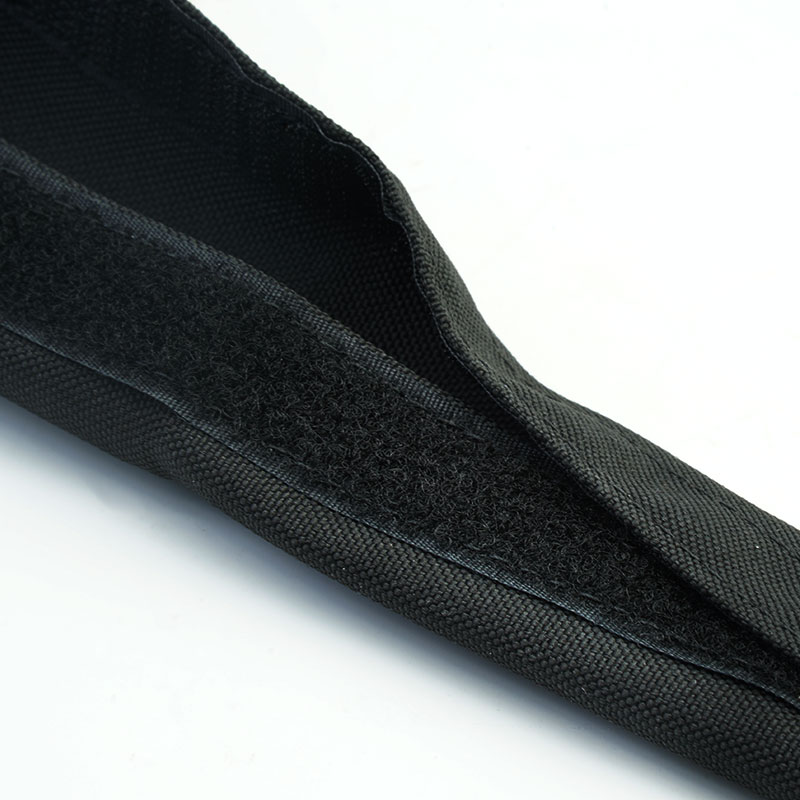

1. Wielokrotnego użytku zapięcie na rzep
Otwiera się na płasko w celu ułatwienia montażu i ponownie zamyka na całej długości rękawa.
2. Gęsta konstrukcja tekstylna
Zapewnia szerokie pokrycie i gładki wygląd zewnętrzny.

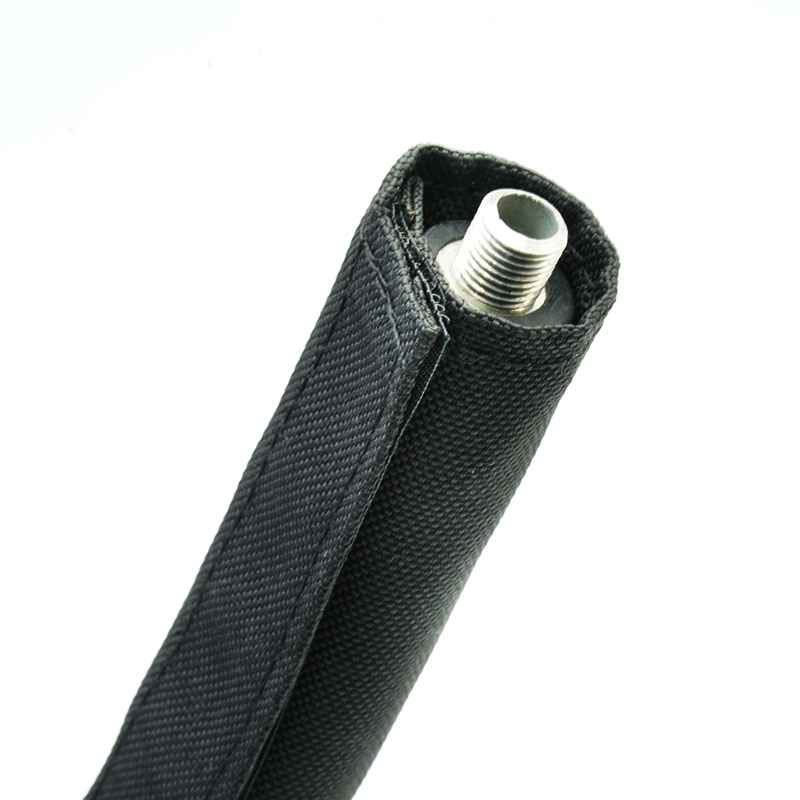

3. Zgodność kabli i węży
Nadaje się do wiązek mieszanych, gdy potwierdzona jest temperatura i ekspozycja na płyny.
4. Miękka powierzchnia styku
Pomaga ograniczyć zarysowania wewnętrznych paneli i wykończonych elementów.
5. Elastyczna geometria opakowania
Podąża za zakrętami i dostosowuje się do umiarkowanych wahań wiązek.
6. Łatwy w konserwacji dostęp
Umożliwia inspekcję, wymianę węży i dodawanie kabli.
7. Opcje montażu niestandardowego
Dostępne w wybranych szerokościach, długościach, kolorach, etykietach i opakowaniach.
| Materiał osłony | Wielowłókienkowy + monowłókienkowy PET |
| Materiał na rzepy | Nylon |
| Struktura | Płaski rękaw owijany |
| Zamknięcie | Pasek na rzepy |
| Temperatura pracy | -40°C do +125°C |
| Temperatura topnienia | 240±10°C |
| Łatwopalność | UL94 V2 |
| Odporność na ścieranie | Średni |
| Kolor standardowy | Czarny |
| Orzecznictwo | RoHS, REACH |
| Narzędzie tnące | Ostrze lub gorący nóż |
Specyfikacje
Numer części | ID (mm) | Szerokość rozłożenia (mm) | Szerokość rzepu (mm) | Uszczelka Długość (rolka) |
|
VTW-PVT-016-BK | Φ16 | 70 | 20 | 25 |
VTW-PVT-020-BK | Φ20 | 85 | 20 | 25 |
VTW-PVT-025-BK | Φ25 | 100 | 20 | 25 |
VTW-PVT-030-BK | Φ30 | 115 | 20 | 25 |
VTW-PVT-035-BK | Φ35 | 130 | 20 | 25 |
VTW-PVT-040-BK | Φ40 | 145 | 20 | 25 |
VTW-PVT-050-BK | Φ50 | 177 | 20 | 25 |
| VTW-PVT-060-BK | Φ60 | 210 | 20 | 25 |
| | | | 25 |
| | | | 25 |
| | | | 25 |
| Φ100 | | | 25 |
Typowe zastosowania
Wiązki kabli i węży maszynowych
Zawiera przewody elektryczne i węże pneumatyczne, zapewniając jednocześnie dostęp do punktów konserwacyjnych.
Wnętrza pojazdów i wnęki na sprzęt
Zmniejsza otarcia i bałagan wizualny wokół siedzeń, paneli i modułów pomocniczych.
Sprzęt medyczny i laboratoryjny
Organizuje użyteczne przewody i rurki w miejscach, w których preferowana jest miękka powierzchnia tekstylna.
Meble biurowe i biurka z regulacją wysokości
Umożliwia utrzymanie linii zasilania i transmisji danych razem, bez konieczności stosowania sztywnego kanału.
Instalacje tymczasowe i sprzęt do wynajęcia
Umożliwia otwieranie, przeorganizowywanie i ponowne wykorzystywanie pakietów pomiędzy wdrożeniami.
Zmierz łączny obwód i maksymalną średnicę zewnętrzną wszystkich kabli i przewodów, w tym złączek. Zachowaj odpowiedni nakład, aby zapewnić bezpieczne zamknięcie bez spłaszczania miękkiej rurki. Określ temperaturę węża, ciśnienie, medium, ryzyko wycieku i środki czyszczące; ten produkt porządkuje i osłania przewody, ale nie jest urządzeniem utrzymującym ciśnienie ani zapobiegającym wyciekom.
Dostępna personalizacja
• Szerokość owijania i nakładanie — konfigurowane dla wiązek zawierających tylko kabel, tylko wąż lub usługi mieszane.
• Konstrukcje tekstylne — gramaturę, powierzchnię i kolor tkaniny można dostosować do potrzeb projektu.
• Wycięcia i długości cięcia — pozycje rozgałęzień i długości montażowe dostępne po zatwierdzeniu rysunku.
• Identyfikacja i pakowanie — drukowane etykiety, kody kreskowe, zestawy i opakowania marek własnych po uzgodnieniu.
VTW-PVT zapewnia jedynie mechaniczną organizację i ochronę powierzchni. Zgodność z wysoką temperaturą, olejami, czynnikami chłodzącymi, środkami czyszczącymi lub środowiskiem medycznym musi zostać potwierdzona. Materiał standardowy nie powinien być określany jako ognioodporny, wodoodporny, sterylny, odporny na ciśnienie lub szczelny dla płynów bez potwierdzenia jego właściwości.
• Kontrola tkanin — sprawdzana jest spójność powierzchni, wady splotu i zanieczyszczenia.
• Dopasowanie zapięcia — sprawdzono położenie rzepu i ciągłość połączenia.
• Przegląd dopasowania — sprawdzane są reprezentatywne rozmiary pakietów pod kątem nakładania się i elastyczności.
• Weryfikacja zamówienia — długość, cechy cięcia, etykiety i opakowanie są zgodne z zamówieniem.
01. Czy można nim owinąć zarówno węże, jak i kable elektryczne?
Tak, gdy temperatura, medium i ruch mieszczą się w potwierdzonych granicach materiałowych.
02. Czy w rękawie znajduje się wyciekający płyn?
Nie. Jest to opakowanie organizacyjne i zabezpieczające przed ścieraniem, a nie szczelny produkt zabezpieczający.
03. Dlaczego warto wybrać konstrukcję tekstylną, a nie plecioną?
Konstrukcja tekstylna zapewnia szersze, bardziej nieprzezroczyste pokrycie i bardziej miękką, ciągłą powierzchnię.
Poproś o próbkę lub wycenę
Prosimy o przesłanie wymiarów pakietu, środowiska instalacji, preferowanego zamknięcia, długości gotowej, ilości oraz wymaganych dokumentów. MJ FLEX przeanalizuje wniosek i zaleci odpowiednią konfigurację próbki lub wyceny.
