Dlaczego warto wybrać BRS-PET-CC?
• Zredukuj luźne końcówki włókien
Konstrukcja odporna na strzępienie pozwala na czystsze końcówki podczas produkcji i instalacji.
• Poprawa wydajności montażu
Mniejsza ilość przycinania i przygotowywania końcówek może skrócić powtarzalne operacje związane z uprzężą.
• Twórz schludniejsze, wykończone uprzęże
Kontrolowane zakończenia poprawiają wygląd wokół złączy i punktów końcowych.
• Zachowaj rozszerzalną ochronę

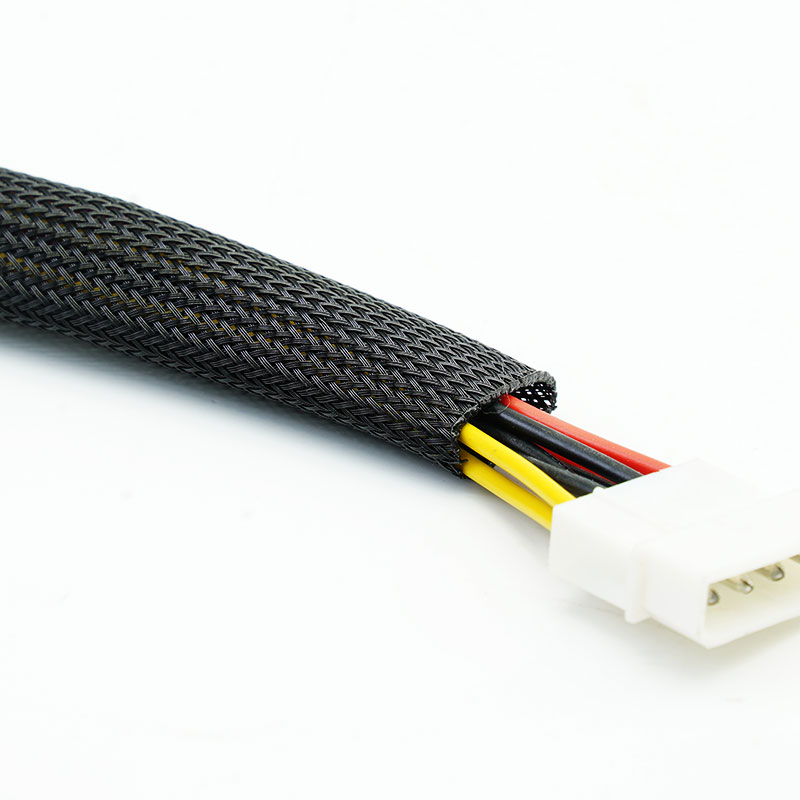

Rękaw nadal umożliwia przejście złącza, jest elastyczny i odporny na ścieranie.
1. Konstrukcja odporna na strzępienie
Pomaga kontrolować luźne włókna po obcięciu.
2. Czystszy wygląd cięcia
Obsługuje profesjonalnie wyglądające zespoły kabli.
3. Rozszerzalna plecionka PET
Pasuje do złączy i wiązek o różnych średnicach.
4. Zmniejszone prace wykończeniowe
Może zmniejszyć konieczność przycinania lub wtórnego przygotowania końcówek.
5. Elastyczna ochrona przed ścieraniem
Chroni kurtki przed codziennym otarciem i zadrapaniami.
6. Nadaje się do wstępnie przyciętych kawałków
Obsługuje powtarzalne przygotowywanie zestawów przy linii produkcyjnej.
7. Dostępne niestandardowe opakowania
Pocięte kawałki można policzyć, zapakować i opisać według projektu.
| Tworzywo | Modyfikowana konstrukcja PET |
| Budowa | Rozszerzalny warkocz |
| Grubość monofilamentu | 0,20 mm |
| Temperatura pracy | -40°C do +125°C |
| Temperatura topnienia | 240±10°C |
| Łatwopalność | UL94 V2 |
| Odporność na ścieranie | Średni |
| Kolor standardowy | Czarny |
| Dokumentacja zgodności | RoHS, REACH i bezhalogenowy |
| Narzędzie tnące | Gorący nóż |
Specyfikacje
Numer części | Szerokość (szer.) | Rozszerzony zakres (mm) | Uszczelka Długość (m/szpula) |
Cal | mm | Min.(I) | Maks.(O) |
BRS-PET-003-BK-CC | 1/8” | 3 | 1 | 6 | 1000 |
BRS-PET-006-BK-CC | 1/4” | 6 | 3 | 9 | 500 |
BRS-PET-008-BK-CC | 5/16” | 8 | 5 | 12 | 350 |
BRS-PET-010-BK-CC | 3/8” | 10 | 7 | 17 | 350 |
BRS-PET-012-BK-CC | 1/2” | 12 | 8 | 20 | 350 |
BRS-PET-016-BK-CC | 5/8” | 16 | 10 | 27 | 250 |
BRS-PET-018-BK-CC | 11/16" | 18 | 12 | 29 | 250 |
BRS-PET-020-BK-CC | 3/4” | 20 | 14 | 32 | 200 |
| 1” | 25 | 18 | 35 | 200 |
| 1-1/4” | 32 | 20 | 50 | 150 |
| 1-1/2” | 38 | 30 | 60 | 100 |
| 1-3/4” | 45 | 35 | 75 | 100 |
| 2” | 50 | 40 | 80 | 100 |
| 2-1/2” | 64 | 45 | 105 | 50 |
| 3” | 76 | 64 | 120 | 50 |
| 4” | 100 | 80 | 150 | 50 |
● Uwaga: Rozszerzony zakres oznacza możliwości geometryczne, a nie preferowany punkt pracy ciągłej. Wybór rozszerzenia bliskiego maksymalnemu zwiększa rozwarcie oplotu, zmniejsza zasięg powierzchni i skraca długość instalacji.
Typowe zastosowania
Montaż wiązek przewodów o dużej objętości
Zmniejsza ilość pracy związanej z wykańczaniem elementów o powtarzalnej długości cięcia.
Produkcja urządzeń elektrycznych
Poprawiono wygląd i obsługę wewnętrznych wiązek kablowych.
Wiązki przewodów do wnętrz samochodowych
Zapewnia schludną i elastyczną ochronę modułów i złączy.
Sprzęt AGD i elektronika
Organizuje okablowanie w taki sposób, aby jego czyste, przycięte końcówki poprawiały jakość montażu.
Zestawy do zarządzania kablami w sprzedaży detalicznej
Umożliwia bardziej spójną prezentację wstępnie przyciętych elementów.
Należy określić, czy tuleja będzie cięta nożyczkami, ostrzem, obcinarką automatyczną czy nożem termicznym, oraz określić akceptowalny wygląd końcówki. Należy podać rozmiar wiązki, rozmiar złącza, długość cięcia, tolerancję i roczną ilość. Przed zatwierdzeniem procesu wielkoseryjnego zaleca się przeprowadzenie próbnego cięcia.
Dostępna personalizacja
Usługa cięcia na długość - Elementy dostarczane są o uzgodnionej długości i tolerancji.
Próba końcowo-wykończeniowa - Proces cięcia oceniany pod kątem pożądanego wyglądu.
Średnica i gęstość oplotu - Dopasowane do potrzeb zasięgu i rozbudowy.
Kompletowanie i pakowanie - Liczenie worków, etykiet, kodów kreskowych i zestawów przy linii produkcyjnej.
Odporność na strzępienie jest zaletą w procesie przetwarzania i konstrukcji, a nie wymaga certyfikatu płomienia, promieniowania UV ani certyfikatu przemysłowego. Dla wybranego materiału mogą zostać dostarczone odpowiednie dokumenty RoHS, REACH i dotyczące braku halogenów. Deklaracje funkcjonalne należy potwierdzić poprzez proces cięcia u klienta.
Ocena odcięcia - Próbki są wycinane przy użyciu uzgodnionej metody i sprawdzane pod kątem luźnych włókien.
Kontrola wymiarowa - Sprawdzana jest średnica, rozszerzalność i długość cięcia.
Kontrola wyglądu warkocza - Monitorowane jest pokrycie, wady powierzchni i zanieczyszczenia.
Kontrola liczenia i pakowania - Zweryfikowano ilość sztuk, etykiety i konfigurację worków.

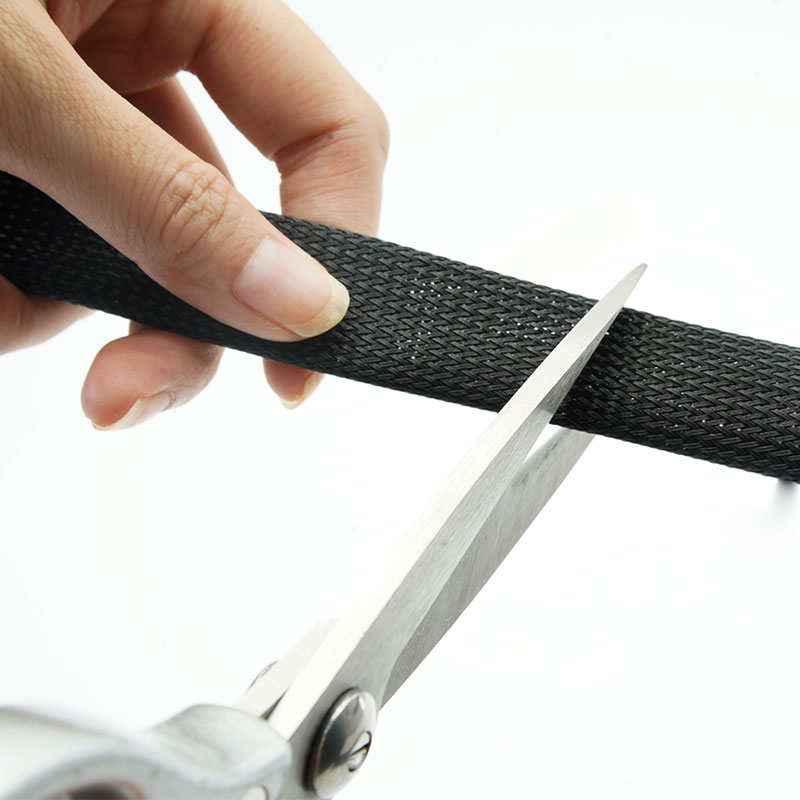

01. Czy BRS-PET-CC można przecinać zwykłymi nożyczkami?
Tak. Produkt jest przeznaczony do czystego cięcia za pomocą atestowanych, zwykłych nożyczek. Narzędzie i metoda produkcji nadal powinny zostać dobrane, ponieważ stan ostrza i technika cięcia wpływają na efekt końcowy.
02. Czy jest całkowicie niestrzępiący się?
Ma on na celu ograniczenie strzępienia się materiału, ale efekt końcowy zależy od noża i sposobu jego obchodzenia się z nim.
03.Czy możecie dostarczyć wstępnie pocięte kawałki?
Tak, z uzgodnioną tolerancją długości, wykończenia i opakowania.
04. Jak powinniśmy to zatwierdzić?
Przetestuj próbkę, wykorzystując ten sam sprzęt tnący, jaki przewidziano w produkcji.
Poproś o próbkę lub wycenę
Podaj średnicę wiązki, największe złącze, środowisko pracy, wymagany standard testowy, potrzeby dotyczące cięcia lub pakowania oraz szacunkową ilość. MJ FLEX zaleci odpowiednią konstrukcję i zorganizuje próbkę lub wycenę.
