Dlaczego warto wybrać osłonę przeciwścierną BRS-PAFF Flat-Filament?
• Zmniejsz ryzyko zaczepienia się o szorstki sprzęt
Szeroki, gładszy profil włókien jest mniej podatny na zaczepianie się niż otwarta, okrągła konstrukcja włókien.
• Zwiększenie pokrycia powierzchni
Płaska przędza tworzy gęstą warstwę ochronną wokół wiązki kabli lub węży.
• Zabezpiecz trasy o dużym zużyciu
Wytrzymały nylon sprawdza się w zastosowaniach narażonych na ciągnięcie, pocieranie i wielokrotne przenoszenie.
• Utrzymuj instalację o niskim profilu
Oplot zapewnia trwałą osłonę bez konieczności stosowania sztywnych rurek lub ciężkich osłon węży.

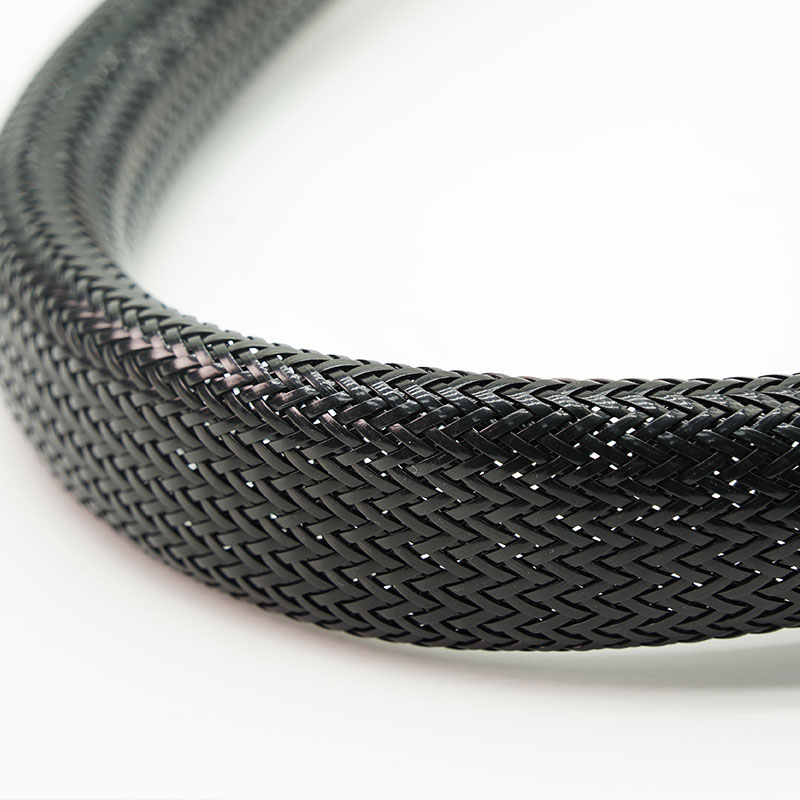

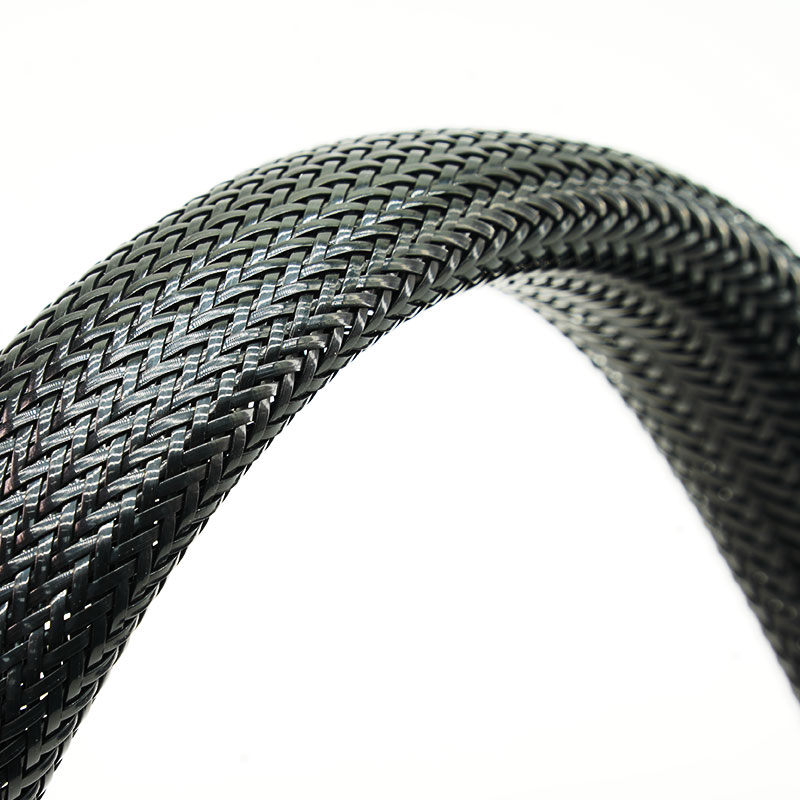

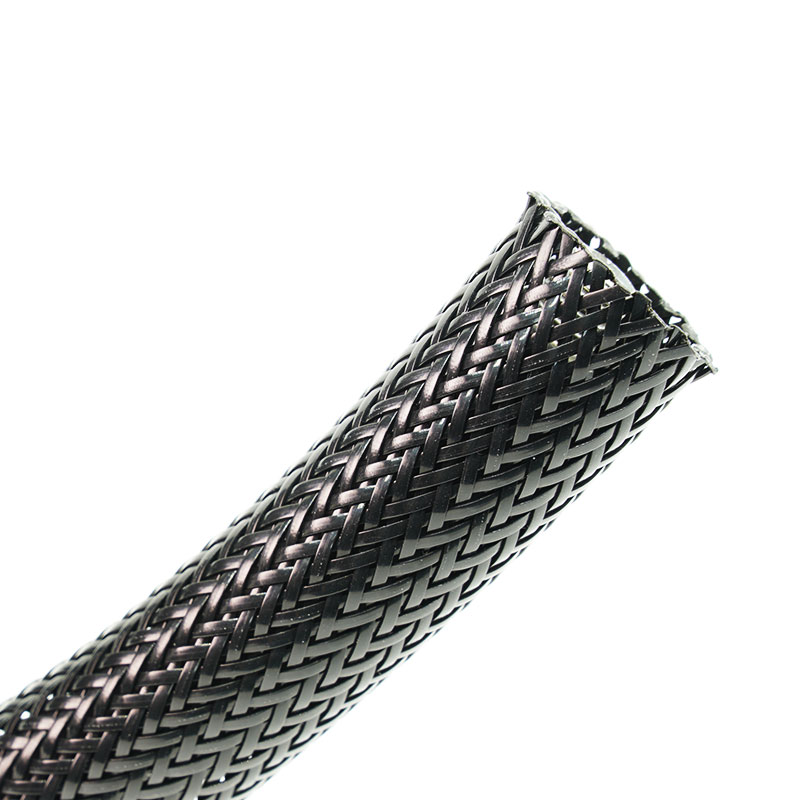

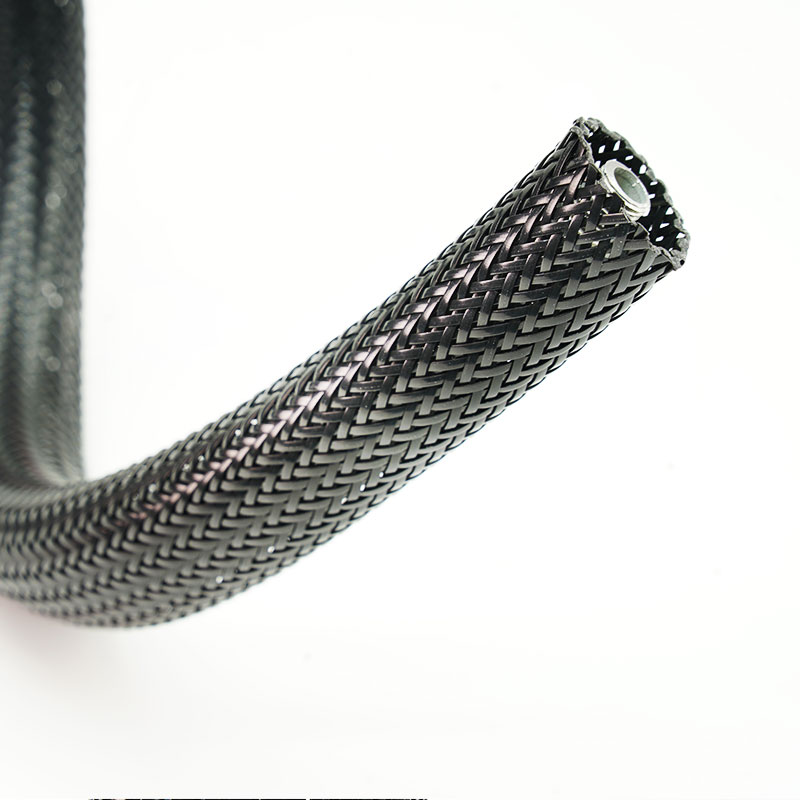

1. Konstrukcja z płaskiego włókna nylonowego
Tworzy szeroką powierzchnię styku i gęstą warstwę ochronną.
2. Gładki profil odporny na zaczepy
Pomaga zespołowi w tulei przesuwać się po nierównych powierzchniach, zapobiegając zaczepianiu.
3. Wysoka odporność na ścieranie
Przeznaczony do tras kablowych i przewodów narażonych na częste otarcia.
4. Ochrona o niskim profilu
Tworzy wytrzymałą warstwę zewnętrzną bez nadmiernej grubości.
5. Elastyczna struktura pleciona
Przestrzega tras sprzętu i porusza się z umiarem.
6. Elastyczne dopasowanie
Dostosowuje się do różnych średnic wiązek i montażu na złączkach, jeśli pozwala na to rozmiar.
7. Dostawa na konkretny projekt
Dostępne w niestandardowych średnicach, długościach, kolorach i opakowaniach, po uzgodnieniu.
| Tworzywo | Płaskie włókno nylonowe |
| Budowa | Gęsty, rozszerzalny warkocz |
| Temperatura pracy | -60°C do +160°C |
| Temperatura topnienia | 256±10°C |
| Łatwopalność | UL 94 V2 |
| Odporność na ścieranie | Bardzo wysoki |
| Kolor standardowy | Czarny |
| Zgodny z RoHS | Tak |
| Zasięg zgodny | Tak |
| Bez halogenu | Tak |
| Narzędzie tnące | Gorący nóż |
Specyfikacje
Numer części | Szerokość (szer.) | Rozszerzony zakres (mm) | Uszczelka Długość (m/szpula) |
Cal | mm | Min.(I) | Maks.(O) |
BRS-PAFF-008-BK | 5/16” | 8±2 | 6 | 12 | 100 |
BRS-PAFF-012-BK | 1/2” | 12 | 10 | 16 | 100 |
BRS-PAFF-019-BK | 3/4” | 19 | 16 | 25 | 100 |
| 1-1/4” | 32 | 28 | 38 | 50 |
| 1-3/4” | 45 | 38 | 59 | 50 |
| 2” | 50 | 44 | 62 | 25 |
| 2-1/2” | 63 | 45 | 25 | 100 |
● Uwaga: Rozszerzony zakres oznacza możliwości geometryczne, a nie preferowany punkt pracy ciągłej. Wybór rozszerzenia bliskiego maksymalnemu zwiększa rozwarcie oplotu, zmniejsza zasięg powierzchni i skraca długość instalacji.
Typowe zastosowania
Wózki widłowe i sprzęt do transportu materiałów
Chroni trasy kabli i przewodów, które ocierają się o ramy i przemieszczają się w ciasnych przestrzeniach sprzętowych.
Maszyny spawalnicze
Zmniejsza zużycie mechaniczne przewodów przeciąganych po podłogach lub w obszarach produkcyjnych; narażenie na iskry i ciepło wymaga osobnej oceny.
Sprzęt budowlany i górniczy
Zapewnia trwałą ochronę powierzchni uprzęży narażonych na brud, wibracje i szorstki kontakt.
Trasy kablowe przyległe do instalacji hydraulicznych
Rozdziela i chroni kable elektryczne biegnące wzdłuż węży i ruchomych elementów urządzeń.
Maszyny morskie i przemysłowe
Zapobiega zaczepianiu się i ścieraniu w miejscach, gdzie wiązki przechodzą przez gęsto zabudowane lub nierówne struktury.
Zmierz wiązkę kabla lub węża w całym zakresie roboczym i zidentyfikuj elementy, które muszą przejść przez tuleję. Określ, czy zespół będzie się ciągnął, zginał, stykał z płynem hydraulicznym lub czy będzie narażony na odpryski spawalnicze. Ten produkt chroni powierzchnie, ale nie powinien być prezentowany jako certyfikowana tuleja zabezpieczająca przed rozerwaniem hydraulicznym.
Opcje dostosowywania
• Konstrukcja z płaskiej przędzy - Szerokość włókien i gęstość oplotu można sprawdzić w celu zrównoważenia pokrycia powierzchni i elastyczności.
• Zainstalowana średnica - Rozmiar nominalny wybiera się na podstawie rzeczywistego kabla lub wiązki węża i ewentualnych elementów złącznych.
• Długość cięcia i wykończenie końcowe - Elementy specyficzne dla danego projektu mogą zostać dostarczone po potwierdzeniu odpowiedniej metody cięcia.
• Kolor i znakowanie - Dostępność standardowych i specjalnych kolorów, etykiet i identyfikacji partii podlega przeglądowi.
• Opakowania przemysłowe - Rozmiar rolki, format szpuli i ilość kartonów można dostosować do montażu na sprzęcie lub do użytku w terenie.
Rękaw nylonowy z płaskimi włóknami to przede wszystkim produkt odporny na ścieranie mechaniczne i rozdarcia. Dla odpowiednich materiałów mogą być dostępne dokumenty RoHS, REACH i bezhalogenowy. Nie może być on przedstawiany jako rękaw hydrauliczny zabezpieczający przed rozerwaniem, bariera przed odpryskami spawalniczymi ani certyfikowany produkt do ochrony przed płomieniami, chyba że określono odrębną, przetestowaną konstrukcję.
• Weryfikacja płaskiego włókna - Przed rozpoczęciem produkcji sprawdzany jest profil przędzy, materiał i stan dostawy.
• Kontrola zasięgu i krawędzi - Sprawdzamy, czy w warkoczu nie ma przerw, skręconych włókien i nierównych krawędzi.
• Przegląd wizualny zorientowany na ścieranie - Sprawdzane są powierzchnie pod kątem uszkodzeń, które mogłyby uszkodzić sprzęt lub chroniony element.
• Kontrola wymiarów i dopasowania - Średnica nominalna, rozszerzalność i zasięg instalacji są weryfikowane przy użyciu reprezentatywnych próbek.
• Wydanie specyficzne dla zamówienia - Przed wysyłką sprawdzana jest długość, opakowanie, etykiety i dokumentacja.
01. Dlaczego warto stosować płaski filament zamiast okrągłego monofilamentu?
Płaskie włókno zapewnia szersze pokrycie powierzchni i gładszą, bardziej kompaktową powierzchnię zewnętrzną, co może poprawić odporność na zaczepy i ścieranie.
02. Czy może chronić przewody hydrauliczne?
Może zapewnić zewnętrzną ochronę przed ścieraniem, ale nie jest automatycznie hydraulicznym płaszczem zabezpieczającym przed pęknięciem. W razie potrzeby należy użyć specjalnie zaprojektowanego płaszcza zabezpieczającego przed pęknięciem.
03.Czy nadaje się do kabli spawalniczych?
Materiał ten jest przydatny do ochrony przed ścieraniem mechanicznym, ale bezpośrednie iskry, odpryski i wysoka temperatura muszą być oceniane osobno.
04.Czy rozszerzenie powoduje zmniejszenie zasięgu?
Tak. Wraz ze wzrostem średnicy oplotu, zmienia się zasięg i gęstość ścianek. Wybierz rozmiar, kierując się rzeczywistą średnicą instalacji.
Poproś o próbkę lub wycenę
Podaj średnicę wiązki, rozmiar złącza, środowisko, wymagany standard i ilość.
