Dlaczego warto wybrać HPS-NY-S-T8?
• Zmniejsz zużycie zewnętrznej osłony węża
Warstwa nylonu pomaga izolować węże hydrauliczne od powtarzającego się kontaktu z ramami maszyn, zaciskami i sąsiednimi przewodami.
• Zabezpiecz ograniczone trasy bez nadmiernej objętości
Konstrukcja o grubości 0,8 mm nadaje się do instalacji, w których ilość miejsca i średnica tulei są ograniczone.
• Kontroluj ruch wielu węży
Łączenie przewodów znajdujących się w pobliżu pomaga ograniczyć niekontrolowane tarcie i zachować porządek podczas pracy maszyny.

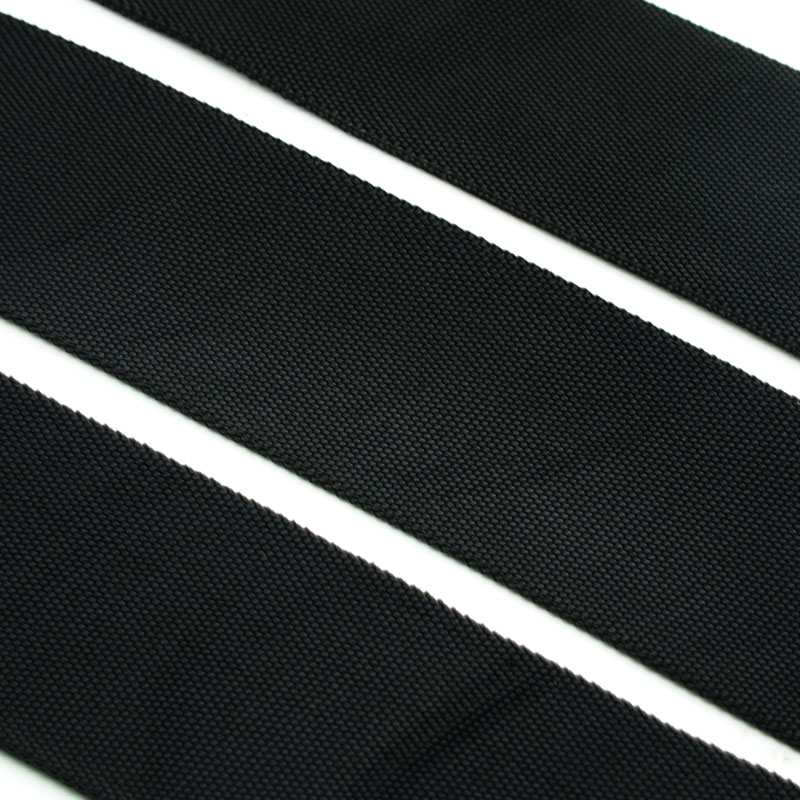

1.Nominalna grubość tulei 0,8 mm
Zapewnia lekką warstwę ochronną dla instalacji hydraulicznych wymagających ograniczonej przestrzeni.

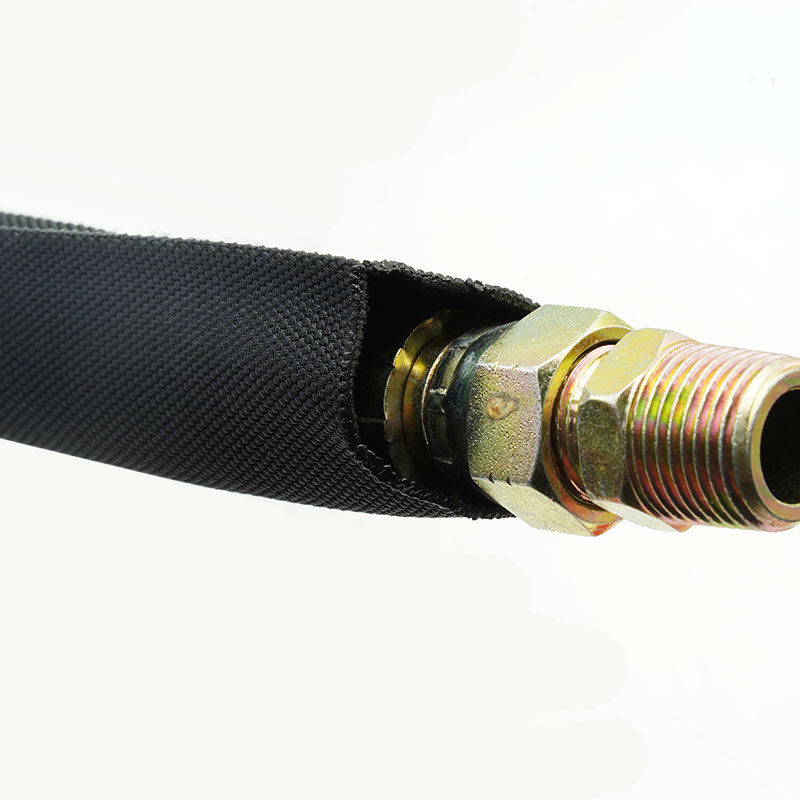

2.Bariera anty-ścierna
Pomaga zmniejszyć zadrapania i zużycie zewnętrznej osłony węża, jeśli jest prawidłowo zamontowany.

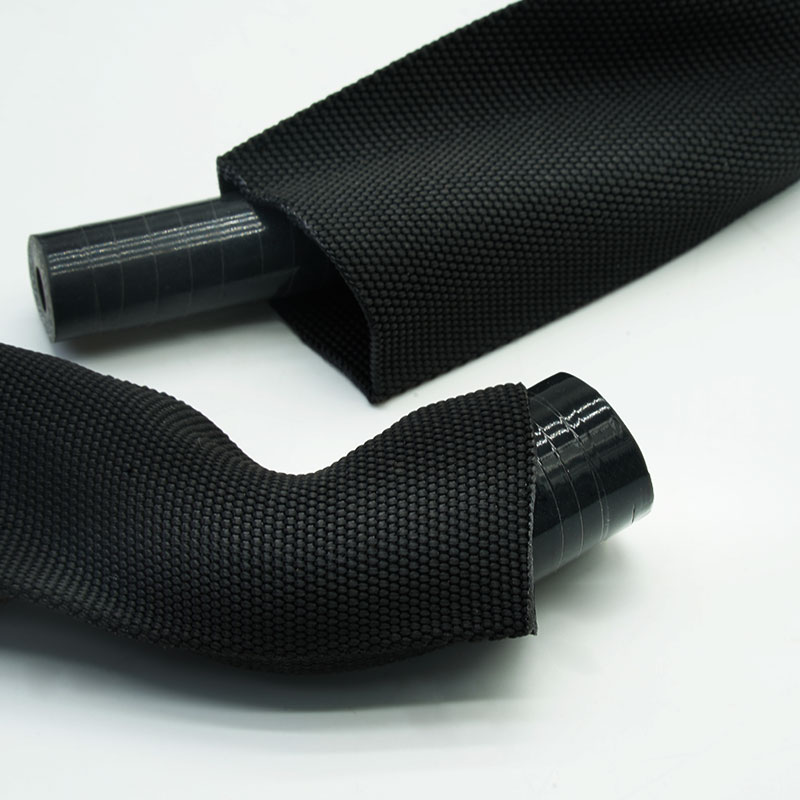

3.Elastyczne zarządzanie wiązkami węży
Dostosowuje się do zakrzywionych tras i grupuje jeden lub więcej kompatybilnych przewodów hydraulicznych.
4. Instalacja o małej masie
Mniej się odznacza niż grubsze tuleje ochronne w miejscach, gdzie przestrzeń jest ograniczona.

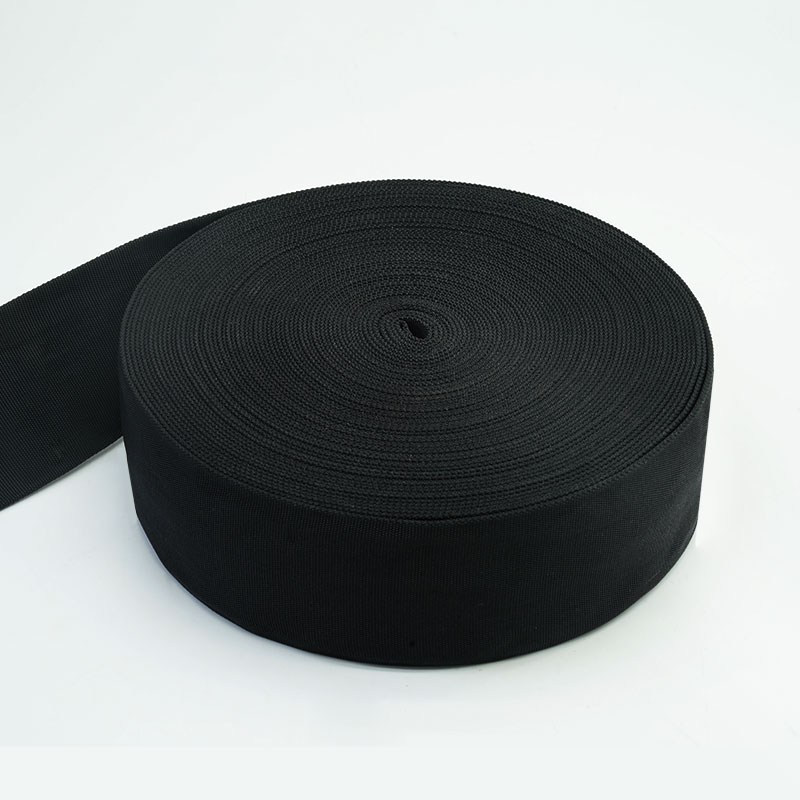

5.Dostępna długość cięcia
Można je przygotować do długości projektowych w celu powtarzalnego montażu na maszynach lub zespołach węży.
6.Opcje personalizacji OEM
Na potrzeby programów produkcyjnych można sprawdzić średnicę, długość, kolor, oznakowanie, obróbkę końcówek i opakowanie.
| Tworzywo | Nylon wielowłóknowy |
| Temperatura pracy | -40°C do +125°C |
| Temperatura topnienia | 220±10°C |
| Łatwopalność | FMVSS 302 |
| MSHA Zgodność | Zapoznaj się z MSHA IC293/01 |
| Strzałowy Ropór | Zapoznaj się z normą ISO3457 |
| Odporność na ścieranie | Zapoznaj się z normą ISO 6945 |
| Przeciwwyciekowy | Zgodny z normą SAE J343 |
| Odporny na promieniowanie UV | Zgodny z normą BS EN13758-1 |
| Kolor standardowy | Czarny |
| Narzędzie tnące | Gorący nóż |
Specyfikacje
Numer części | ID (mm) | Szerokość płaska (mm) | Ściana Grubość (mm) | Uszczelka Długość (m/szpula) |
| HPS-NY-S-010-BK-T8 | 10 | 20 | 0,8±0,1 | 50 |
| HPS-NY-S-014-BK-T8 | 14 | 25 | 0,8±0,1 | 50 |
| HPS-NY-S-017-BK-T8 | 17 | 30 | 0,8±0,1 | 50 |
| HPS-NY-S-020-BK-T8 | 20 | 35 | 0,8±0,1 | 50 |
| HPS-NY-S-023-BK-T8 | 23 | 39 | 0,8±0,1 | 50 |
| HPS-NY-S-025-BK-T8 | 25 | 42 | 0,8±0,1 | 50 |
| HPS-NY-S-027-BK-T8 | 27 | 46 | 0,8±0,1 | 50 |
| HPS-NY-S-031-BK-T8 | 31 | 52 | 0,8±0,1 | 50 |
| HPS-NY-S-033-BK-T8 | 33 | 55 | 0,8±0,1 | 50 |
| HPS-NY-S-036-BK-T8 | 36 | 60 | 0,8±0,1 | 50 |
| HPS-NY-S-040-BK-T8 | 40 | 66 | 0,8±0,1 | 50 |
| HPS-NY-S-044-BK-T8 | 44 | 72 | 0,8±0,1 | 50 |
| HPS-NY-S-047-BK-T8 | 47 | 77 | 0,8±0,1 | 50 |
| HPS-NY-S-050-BK-T8 | 50 | 80 | 0,8±0,1 | 50 |
| HPS-NY-S-053-BK-T8 | 53 | 86 | 0,8±0,1 | 50 |
| HPS-NY-S-056-BK-T8 | 56 | 91 | 0,8±0,1 | 50 |
| HPS-NY-S-060-BK-T8 | 60 | 97 | 0,8±0,1 | 50 |
| HPS-NY-S-062-BK-T8 | 62 | 100 | 0,8±0,1 | 50 |
| HPS-NY-S-066-BK-T8 | 66 | 107 | 0,8±0,1 | 50 |
| HPS-NY-S-073-BK-T8 | 73 | 118 | 0,8±0,1 | 50 |
| HPS-NY-S-078-BK-T8 | 78 | 126 | 0,8±0,1 | 50 |
| HPS-NY-S-085-BK-T8 | 85 | 137 | 0,8±0,1 | 50 |
| HPS-NY-S-090-BK-T8 | 90 | 145 | 0,8±0,1 | 50 |
| HPS-NY-S-093-BK-T8 | 93 | 149 | 0,8±0,1 | 50 |
| HPS-NY-S-102-BK-T8 | 102 | 165 | 0,8±0,1 | 50 |
| HPS-NY-S-106-BK-T8 | 106 | 170 | 0,8±0,1 | 50 |
| HPS-NY-S-112-BK-T8 | 112 | 179 | 0,8±0,1 | 50 |
| HPS-NY-S-127-BK-T8 | 127 | 206 | 0,8±0,1 | 50 |
Typowe zastosowania
Sprzęt budowlany i do robót ziemnych
Zmniejsza kontakt osłony węża z wysięgnikami, ramami i ruchomymi konstrukcjami maszyn na zatłoczonych drogach.
Maszyny rolnicze
Grupuje przewody hydrauliczne i ogranicza tarcie spowodowane wibracjami, przegubami i powtarzalnymi ruchami osprzętu.
Systemy transportu materiałów
Chroni przewody podnośnika, układu kierowniczego i przewody pomocnicze w miejscach, gdzie przestrzeń wokół masztów, prowadnic i wsporników jest ograniczona.
Przemysłowy sprzęt hydrauliczny
Oddziela elastyczne węże od krawędzi maszyn i sąsiednich podzespołów wewnątrz pras, zespołów napędowych i urządzeń produkcyjnych.
Zmierz maksymalną średnicę zewnętrzną pojedynczego węża lub całego zestawu węży, wliczając w to złączki, zaciski i przejścia lokalne. Wybierz tuleję, która będzie się montować bez nadmiernego rozciągania, a jednocześnie będzie wystarczająco blisko, aby uniknąć zaczepiania lub niekontrolowanego ruchu. Sprawdź promień gięcia, częstotliwość zginania, punkty tarcia, temperaturę, płyny hydrauliczne, ekspozycję na warunki zewnętrzne oraz metodę mocowania każdego końca. W przypadku konieczności zastosowania zabezpieczenia przed rozpryskiwaniem, zabezpieczenia przed rozerwaniem lub ochrony personelu, należy podać odpowiednią metodę badania i warunki systemu; sama grubość nie wystarcza do określenia tych możliwości.
Dostępna personalizacja
• Średnica i dopasowanie wiązki - Wybierz odpowiednie rozmiary tulei na podstawie średnicy zewnętrznej pojedynczych węży lub wiązek węży.
• Długości cięcia i tolerancje - Dostosowywane długości cięcia i kontrola tolerancji w celu spełnienia wymagań konkretnych stref maszynowych, zestawów węży lub stanowisk montażowych.

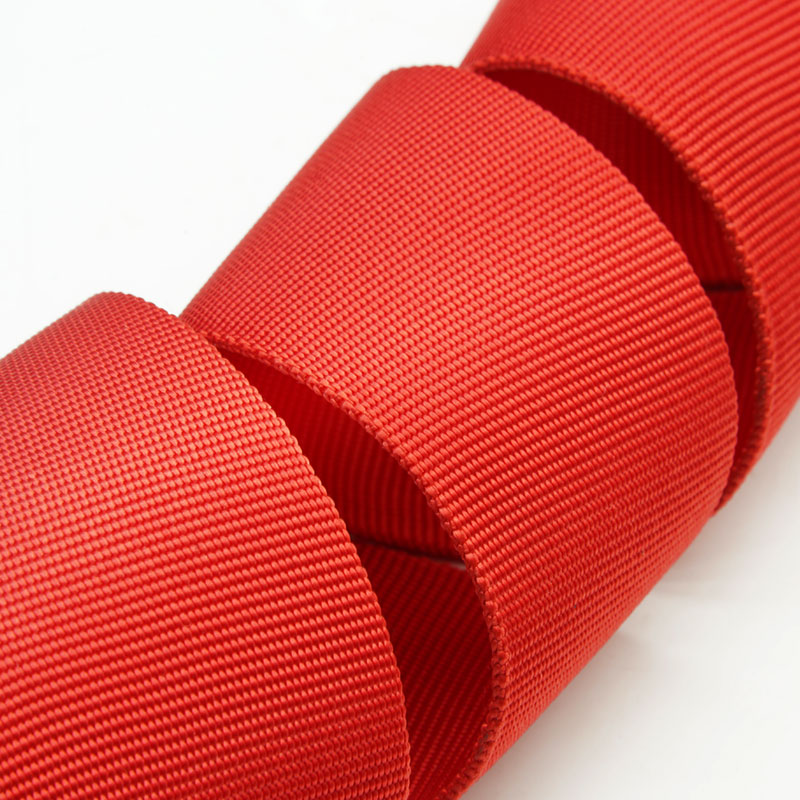

• Kolor i identyfikacja - Standardowym kolorem jest kolor czarny; nadrukowane etykiety lub inne opcje identyfikacji mogą zostać ocenione na życzenie.
• Opakowanie - Dostępne w rolkach, torbach, zestawach i niestandardowych kartonach OEM.
• Weryfikacja przychodzącej przędzy - Przed rozpoczęciem produkcji sprawdzana jest tożsamość materiałów i uzgodnione wymagania zakupowe.
• Kontrola ścian i konstrukcji - Grubość nominalna i budowa tkaniny mierzone są zgodnie z zatwierdzonym planem kontroli.
• Przegląd rozmiarów i dopasowania - Końcową średnicę i próbkę należy porównać z potwierdzonymi wymiarami węża lub wiązki.
• Kontrola wykonania - Rękaw jest sprawdzany pod kątem uszkodzeń przędzy, zanieczyszczeń, nierównomiernego pokrycia i niedopuszczalnych otworów.
• Zgodność zamówienia - Długość, oznakowanie, wykończenie, ilość i opakowanie są sprawdzane pod kątem zgodności ze złożonym zamówieniem.
01. Jak wybrać właściwą średnicę tulei?
Zmierz maksymalną średnicę zewnętrzną węża lub wiązki i zapewnij odpowiedni odstęp instalacyjny, nie pozostawiając nadmiernego luzu.
02. Czy może chronić kilka węży jednocześnie?
Tak, pod warunkiem uwzględnienia całkowitej średnicy wiązki, ruchu, promienia gięcia i metody mocowania końcowego.
03.Czy tuleja zastępuje kontrolę węża?
Nie. Wąż, złączki i tuleję należy sprawdzać zgodnie z planem konserwacji sprzętu.
04. Czy istnieje możliwość zamówienia produktów o niestandardowej długości i oznaczeniu?
Tak. Podaj do wglądu długość gotowego produktu, tolerancję, wymagania identyfikacyjne, ilość i format opakowania.
Poproś o próbkę lub wycenę
Prosimy o przesłanie informacji o średnicy zewnętrznej węża lub wiązki, warunkach prowadzenia, punktach ścierania, temperaturze, ekspozycji na ciecze, długości gotowego produktu oraz ilości zamówienia. MJ FLEX dokona oceny dopasowania i przygotuje próbkę lub wycenę węża HPS-NY-S-T8.
