Dlaczego warto wybrać tkalnię rozgałęzioną STW-PET-W?
1. Podążaj skomplikowanymi trasami pojazdów
Falista struktura dzianiny wygina się wokół narożników i zmienia profile uprzęży.

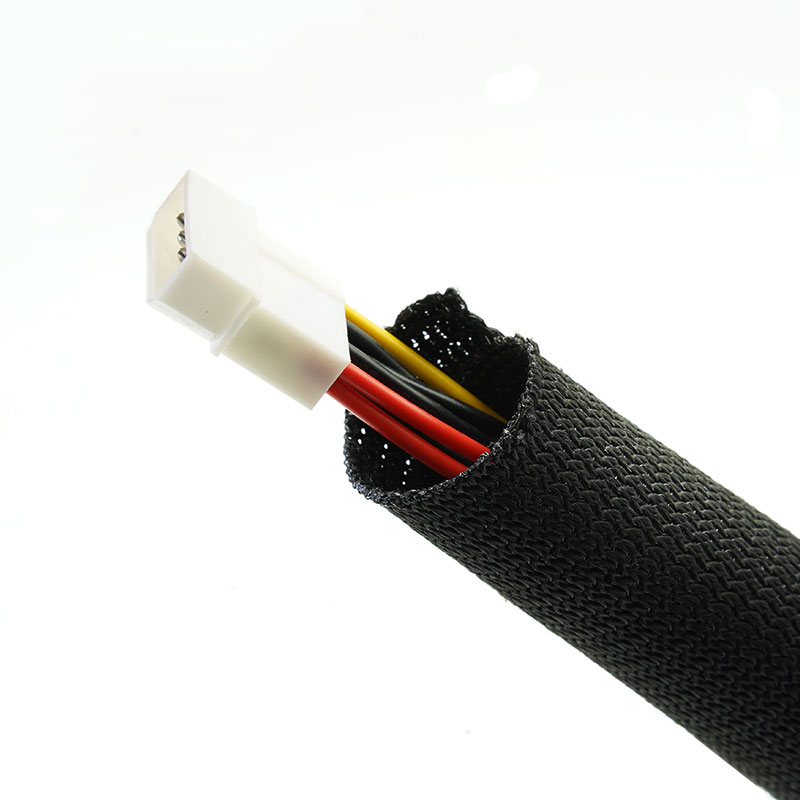

2. Montaż uprzęży speed
Wejście boczne umożliwia montaż kabli zakończonych końcówkami bez konieczności przeciągania ich przez zamkniętą rurę.
3. Chroń kable w pobliżu paneli
Pokrycie tekstylne zmniejsza kontakt kurtki z elementami pojazdu.
4. Uprość obsługę i rozgałęzienia
Dzielona krosna są lokalnie otwierane w celu wyjść i przeprowadzenia konserwacji.

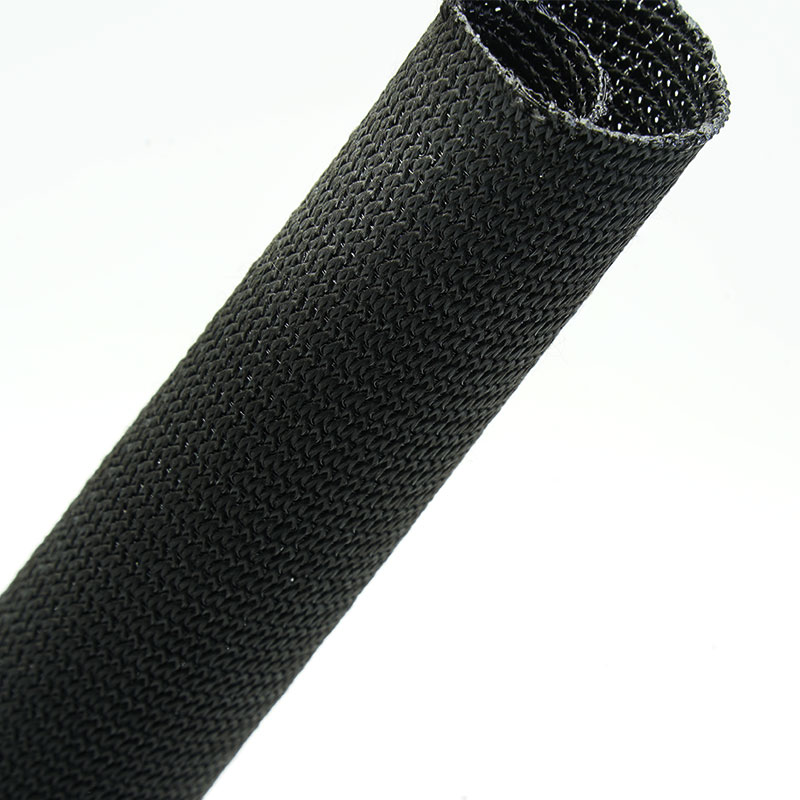

1. Struktura falista spleciona osnowowo
Zapewnia elastyczną osłonę tekstylną.

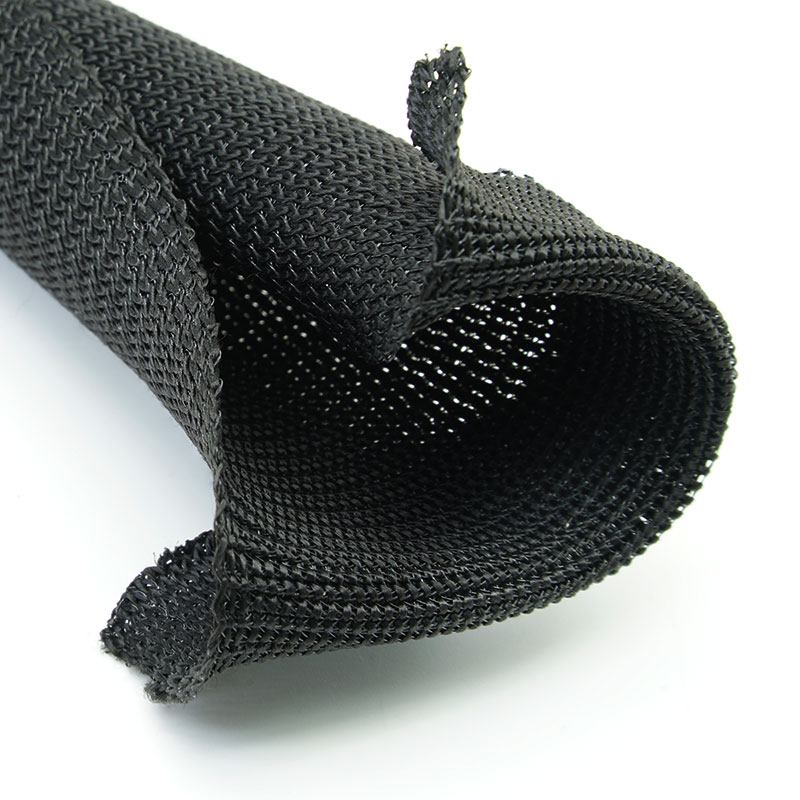

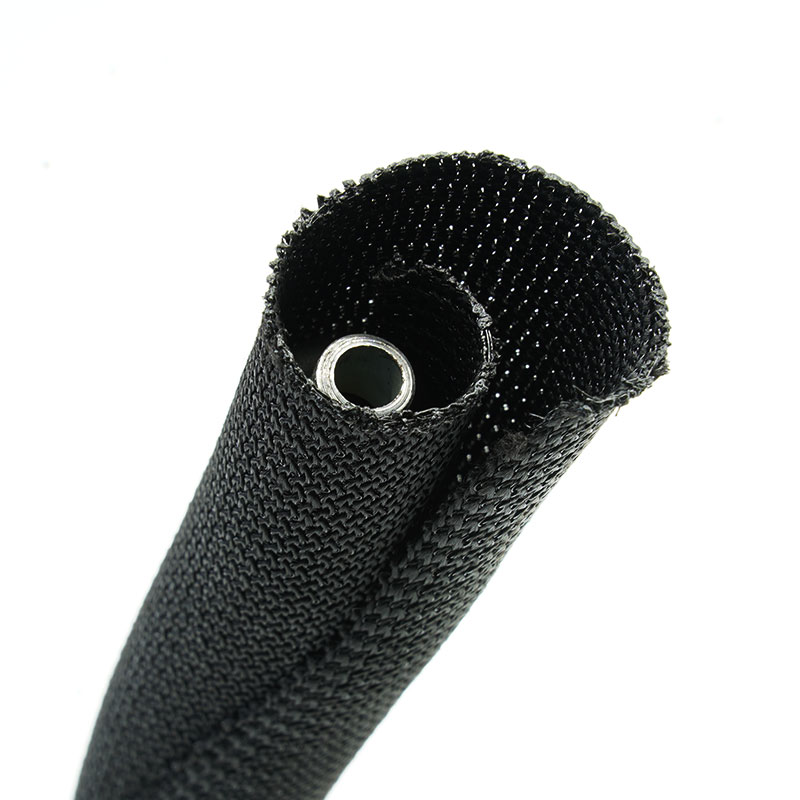

2. Podzielony profil owijający
Możliwość montażu z wejściem bocznym.

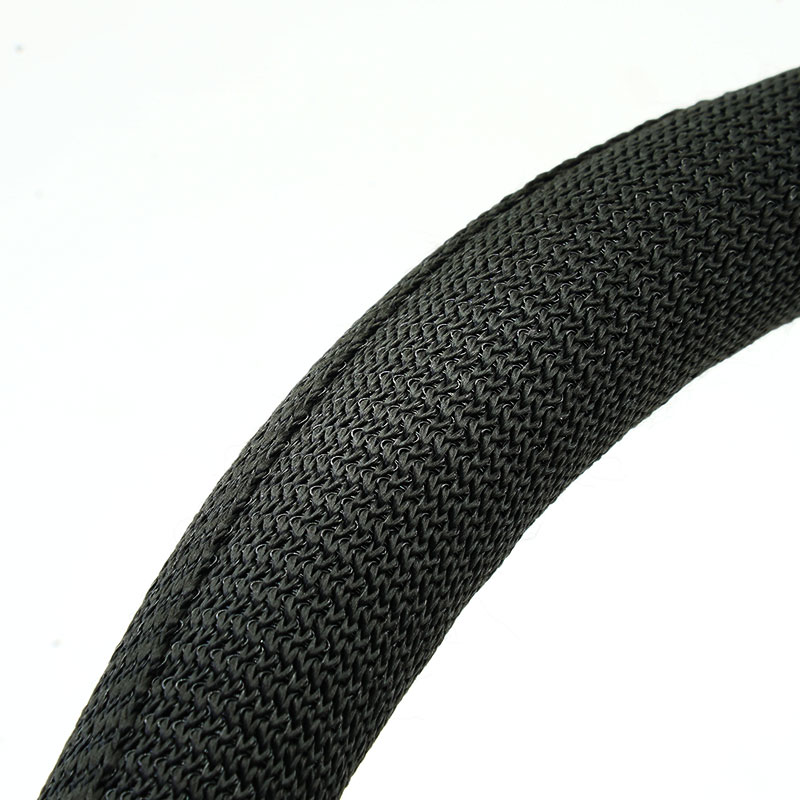

3. Elastyczność trasowania w transporcie samochodowym
Podąża za zakrętami i nieregularnymi wiązkami.
4. Konstrukcja przyjazna dla gałęzi
Umożliwia lokalne wyjścia przewodów.
5. Ochrona przed ścieraniem
Pomaga zmniejszyć zużycie osłony kabla.
6. Lekka alternatywa
Pozwala uniknąć stosowania grubych, sztywnych przewodów w obszarach chronionych.
7. Dostawa niestandardowych uprzęży
Można sprawdzić rozmiary, długości i opakowanie.
| Tworzywo | Multifilament PET+monofilament |
| Budowa | Osnowowe krosno dzielone |
| Zachodzić na siebie | ≥35% |
| Temperatura pracy | -40°C do +150°C |
| Temperatura topnienia | 240±10°C |
| Łatwopalność | UL94 V0,FMVSS302,GB8410-2006 |
| Kolor standardowy | Czarny, inne kolory w zależności od minimalnego zamówienia |
| Orzecznictwo | RoHS, REACH, bezhalogenowy |
| Bez halogenu | Tak |
| Odporny na promieniowanie UV | Tak |
| Narzędzie tnące | Ostrze lub gorący nóż |
| Dostarczać | Rolki lub cięte długości |
Specyfikacje
Numer części | ID (mm) | | Szerokość rozłożenia
(mm) | Zakres średnicy wiązki (mm) | Uszczelka Długość (m/szpula) |
Min | Maksym |
STW-PET-005-BK-W | 5 | 7 | 25±4 | 4 | 6 | 200 |
STW-PET-008-BK-W | 8 | 10 | 40±4 | 6 | 9 | 100 |
STW-PET-010-BK-W | 10 | 12 | 45±4 | 8 | 11 | 80 |
STW-PET-013-BK-W | 13 | 15 | 65±5 | 12 | 15 | 50 |
STW-PET-016-BK-W | 16 | 18 | 77±5 | 15 | 18 | 100 |
STW-PET-019-BK-W | 19 | 21 | 97±5 | 18 | 22 | 100 |
| | | | 23 | 26 | 50 |
| | | | 28 | 30 | 50 |
| | | | 29 | 34 | 50 |
| | | | 35 | 40 | 50 |
| | | | 48 | 52 | 25 |
● Uwaga: Wybierz rozmiar zgodnie z rzeczywistą średnicą wiązki i upewnij się, że po instalacji nakładanie wynosi co najmniej 35%.
Typowe zastosowania
Wiązki przewodów deski rozdzielczej
Prowadzi rozgałęzione okablowanie przez ograniczone przestrzenie wewnętrzne.
Systemy drzwi i siedzeń
Chroni elastyczne uprzęże wokół ruchomych modułów.
Okablowanie nadwozia i dachu
Zawiera długie przewody biegnące za panelami wykończeniowymi.
Maszyny przemysłowe
Organizuje okablowanie czujników wokół ram i zakrętów.
Urządzenia
Chroni wewnętrzne grupy kabli w pobliżu obudów.
Zmierz minimalną i maksymalną średnicę wiązki, położenie rozgałęzień i promień gięcia. Wybierz rozmiar, który szczelnie zamknie się, nie spłaszczając dzianego profilu. Określ ścieralność, ruch, temperaturę i płyny. Użyj sprawdzonego gatunku FR lub wysokotemperaturowego, jeśli projekt określa te właściwości.
Dostępna personalizacja
Rozmiar nominalny - dopasowany do zakresu kabli.
Gęstość splotu - dostosowana do pokrycia i elastyczności.
Długości cięte - przygotowane według strefy uprzęży.
Etykiety i opakowania — dostępne są zestawy OEM i marki własne.
Standard STW-PET-W jest przeznaczony do mechanicznej organizacji kabli i ochrony przed ścieraniem. Wymagania dotyczące odporności na płomienie, temperaturę, czynniki motoryzacyjne i chemiczne wymagają dokładnych danych konstrukcyjnych. Deklaracje materiałowe mogą być dostępne dla potwierdzonych przędz.
Tożsamość przędzy - sprawdzany jest materiał i kolor.
Kontrola profili dzianych - monitorowana jest spójność fal i wady.
Weryfikacja dopasowania - sprawdzane są zamknięcia i wymiary.
Zwolnienie opakowania - Potwierdzono długość, etykiety i ilość.
01. Czym różni się od chusty tkanej?
Dzianie osnowowe tworzy pętelkową, elastyczną strukturę falistą; tkanina tkana charakteryzuje się innym splotem przędzy i inną powierzchnią.
02. Czy kable mogą wychodzić wzdłuż trasy?
Tak. Profil podzielony otwiera się lokalnie dla oddziałów.
03. Czy wersja standardowa posiada klasę ognioodporności?
Tylko w przypadku poparcia danymi testowymi dotyczącymi konkretnej konstrukcji.
Poproś o próbkę lub wycenę
Prosimy o przesłanie zakresu pakietów, środowiska instalacji, wymaganej wydajności, długości cięcia i ilości. MJ FLEX zaproponuje odpowiednią konstrukcję i zorganizuje próbkę lub wycenę.
