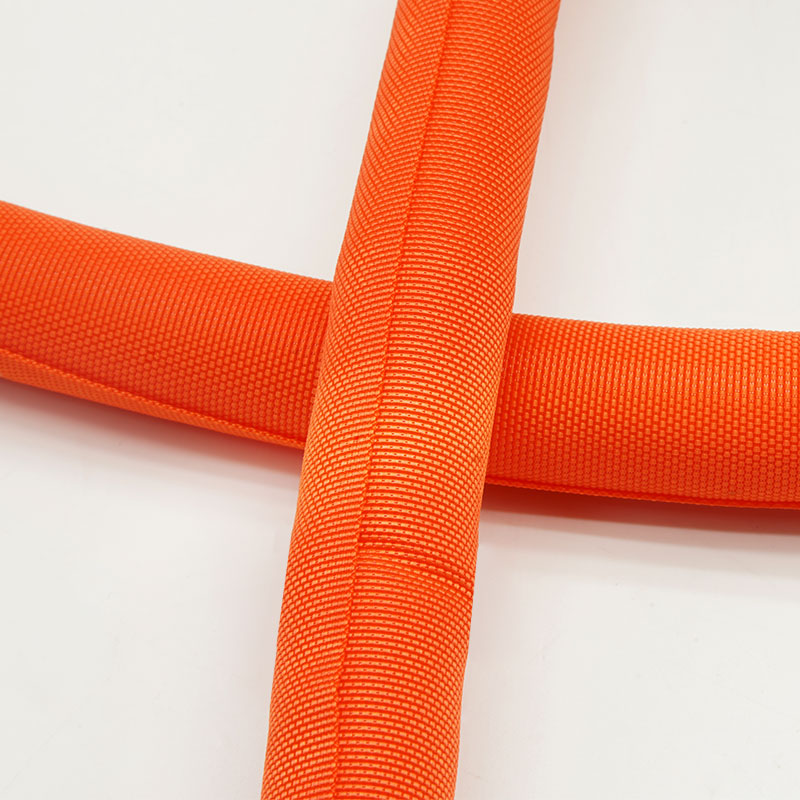

Dlaczego warto wybrać tkaną osłonę STW-PET-HT?
Głównym pytaniem przy wyborze tego rękawa nie jest po prostu to, czy materiał jest odporny na ciepło. Chodzi o to, czy gotowy rękaw nadal zakrywa uprząż po wystawieniu na działanie ciepła.
Osłona STW-PET-HT rozwiązuje ten problem dzięki samozamykającej się konstrukcji. Rozcięcie umożliwia montaż osłony na istniejącym okablowaniu, a jej szczelność pomaga utrzymać otwór na miejscu w temperaturze 175°C.
1. Profil zamknięty w temperaturze 175°C
Rękaw jest zaprojektowany tak, aby nie otwierał się ani nie rozszerzał w podanej temperaturze.

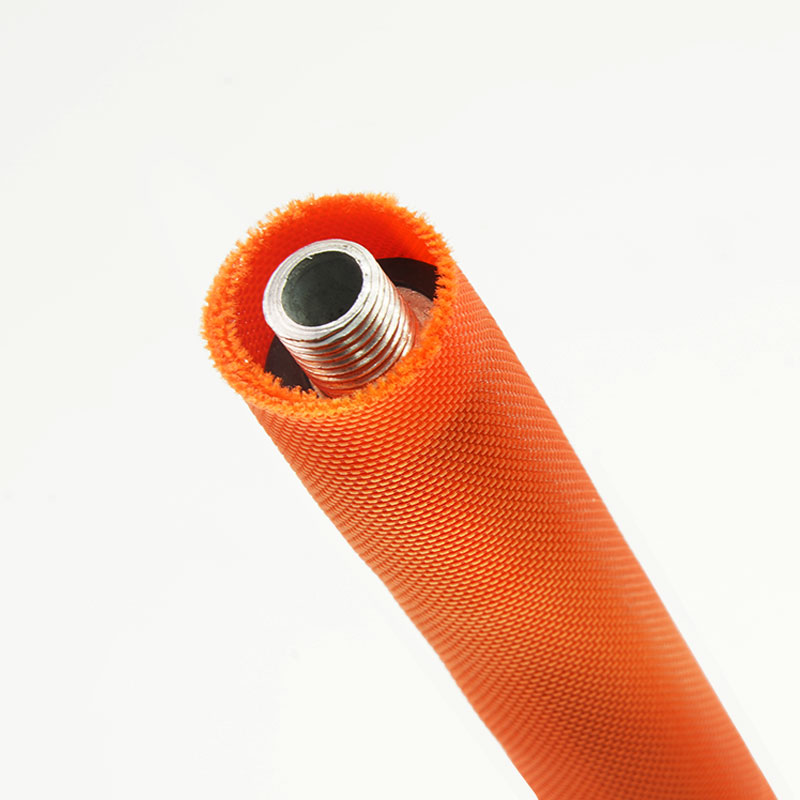

2. Zasięg w całym podziale
Zawinięte krawędzie pomagają ukryć przewody w miejscach, w których otwór mógłby je odsłonić.
3. Montaż na zmontowanych wiązkach
Załóż osłonę wokół przewodów bez wyjmowania zacisków lub złączy.
4. Dostęp do późniejszych zmian
Rozdzielona konstrukcja umożliwia instalację i przeróbkę uprzęży.
5. Konstrukcja tkaniny
Dostarcza formatu koszulki tekstylnej do prowadzenia przewodów w motoryzacji.

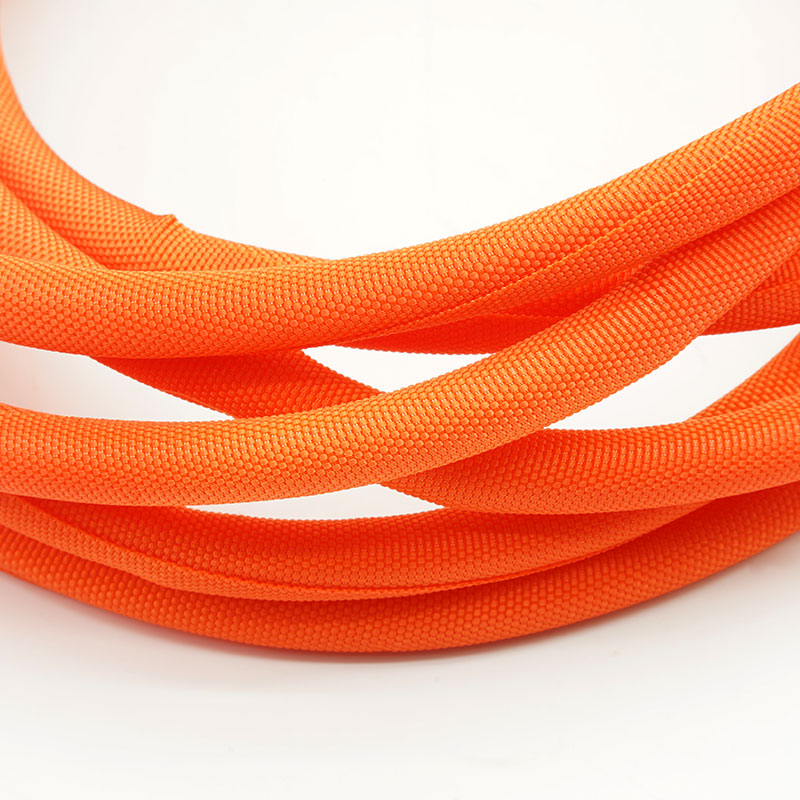

6. Elastyczne dopasowanie wzdłuż uprzęży
Podąża wyznaczoną trasą, uwzględniając zakręty i zmiany kierunku.
7. Określanie rozmiarów w zależności od projektu
Rozmiar rękawa można dobrać w zależności od średnicy uprzęży i warunków instalacji.
| Tworzywo | Multifilament PET+monofilament |
| Główna cecha | Pozostaje zamknięty w temperaturze 175°C, nie otwierając się ani nie rozprzestrzeniając |
| Zachodzić na siebie | ≥35% |
| Temperatura pracy | -40°C do +150°C |
| Temperatura topnienia | 240±10°C |
| Łatwopalność | UL94V0,FMVSS302 |
| Odporność na ścieranie | Zapoznaj się z normą ISO6722 |
| Odporność na starzenie | Zapoznaj się z normą ISO6722 |
| Odporność na płyny | Zobacz GMW14327 |
| Kolor standardowy | Pomarańczowy |
| Orzecznictwo | RoHS, REACH, bezhalogenowy |
| Bez halogenu | Tak |
| Narzędzie tnące | Ostrze lub gorący nóż |
Specyfikacje
Numer części | Rozmiar nominalny (mm) | Szerokość rozłożenia
(mm) | Zakres średnicy wiązki (mm) | Uszczelka Długość (m/szpula) |
Min | Maksym |
STW-PET-003-OR-HT | Φ3 | 25±2 | 2 | 4 | 100 |
STW-PET-005-OR-HT | Φ5 | 29±2 | 4 | 6 | 100 |
STW-PET-006-OR-HT | Φ6 | 34±2 | 4 | 7 | 100 |
STW-PET-008-OR-HT | Φ8 | 46±2 | 6 | 10 | 100 |
STW-PET-010-OR-HT | Φ10 | 55±2 | 8 | 11 | 100 |
STW-PET-013-OR-HT | Φ13 | 65±2 | 12 | 15 | 100 |
STW-PET-016-OR-HT | Φ16 | 77±2 | 15 | 18 | 100 |
STW-PET-019-OR-HT | Φ19 | 104±5 | 18 | 20 | 50 |
| | | 23 | 26 | 25 |
| | | 27 | 31 | 25 |
| | | 30 | 34 | 25 |
| | | 37 | 40 | 25 |
| | | 48 | 52 | 25 |
● Uwaga: Wybierz rozmiar zgodnie z rzeczywistą średnicą wiązki i upewnij się, że po instalacji nakładanie wynosi co najmniej 35%.
Typowe zastosowania
Okablowanie w pobliżu obszarów o podwyższonej temperaturze
W przypadku odcinków uprzęży, w których narażenie na działanie ciepła może powodować problemy z wytrzymałością zamknięcia, STW-PET-HT pomaga utrzymać osłonę owiniętą wokół przewodów.
Gotowe wiązki samochodowe
Złącza i odgałęzienia mogą uniemożliwić nawinięcie ciągłej rurki na wiązkę. Rozdzielona konstrukcja umożliwia instalację po złożeniu.
Sekcje uprzęży wymagające kontroli lub przeróbki
Owijany format zapewnia dostęp do okablowania bez konieczności przecinania trwale zamkniętej rury.
Trasy z zakrętami i zmianami średnicy
Należy sprawdzić te miejsca podczas doboru rozmiaru, aby mieć pewność, że rękaw zapewnia odpowiednie pokrycie na całej długości.
Zacznij od średnicy zewnętrznej uprzęży, a następnie zidentyfikuj jej najszerszy odcinek, zagięcia, odgałęzienia i lokalizacje złączy. Podaj nam miejsce, w którym tuleja będzie narażona na działanie ciepła, przewidywaną temperaturę i czas jej trwania. Te dane pozwolą nam sprawdzić zarówno rozmiar, jak i to, czy udokumentowana wydajność temperaturowa jest zgodna z zastosowaniem.
Dostępna personalizacja
Firma MJ FLEX może omówić wymagania dotyczące rozmiaru, długości cięcia, koloru i opakowania. W przypadku zamówień niestandardowych prosimy o dostarczenie rysunku uprzęży lub zakresu średnic, wymaganej długości rękawa dla każdej uprzęży, rocznego zapotrzebowania oraz wszelkich określonych warunków testowania temperaturowego.
Deklaracje dotyczące temperatury i zamknięcia powinny być zgodne z wynikami testów dla konkretnej dostarczonej konstrukcji STW-PET-HT. Jeśli Twój projekt wymaga określonego czasu starzenia cieplnego, testu płomieniowego lub normy motoryzacyjnej, przed zatwierdzeniem przedstaw te wymagania, aby można było zapoznać się z odpowiednimi dowodami.
Zatwierdzona próbka i specyfikacja stanowią punkt odniesienia dla produkcji. Kluczowe kontrole powinny obejmować wymiary tulei, jej wygląd oraz to, czy gotowa tuleja zamyka się wokół uzgodnionej średnicy wiązki. Wszelkie testy odbiorcze w temperaturze 175°C, specyficzne dla danego projektu, powinny być określone w zatwierdzonej specyfikacji.
01. Czym STW-PET-HT różni się od standardowego rękawa z dzielonej tkaniny?
Jego charakterystyczną cechą jest to, że samoczynnie zamykający się otwór pozostaje zamknięty w temperaturze 175°C, zamiast się rozszerzać.
02. Czy „175°C” oznacza, że rękaw może pracować nieprzerwanie w tej temperaturze?
Opisuje zachowanie zamknięcia w temperaturze 175°C. Dopuszczalny czas ekspozycji i ciągła temperatura pracy muszą być potwierdzone odpowiednią specyfikacją i warunkami badań.
03. Czy można go zamontować po zainstalowaniu złączy?
Tak. Rozdzielona konstrukcja pozwala na owinięcie rękawa wokół zmontowanej uprzęży.
04. Jakich informacji potrzebuję, aby polecić rozmiar?
Proszę podać zakres średnic uprzęży, najszerszy punkt, szczegóły prowadzenia oraz wszelkie obszary narażone na działanie ciepła.
Poproś o próbkę lub wycenę
Prześlij do MJ FLEX średnicę wiązki, rysunek aplikacyjny, przewidywaną temperaturę i czas ekspozycji. Możemy przeanalizować wymagania dotyczące dopasowania i zalecić rozmiar STW-PET-HT do oceny.
