UL 94 V0 Ognioodporna, rozszerzalna, pleciona osłona kablowa z tworzywa PET

MJ FLEX BRS-PET-FR-V0 to rozciągliwa osłona z oplotem z tworzywa PET, opracowana dla wiązek przewodów wymagających palności materiału UL 94 V-0 dla opisanej konstrukcji. Łączy ona w sobie przepusty złączy, elastyczną ochronę przed ścieraniem i uporządkowane prowadzenie kabli z jasno określonymi kryteriami doboru środków zmniejszających palność dla urządzeń elektrycznych i elektronicznych.

  • Tworzywo :

    PET Monofilament

  • Temperatura pracy :

    -40℃~ +150℃

  • Temperatura topnienia :

    240+(-)10℃

  • Łatwopalność :

    UL 94 V-0

  • Kolor standardowy :

    Black

  • Orzecznictwo :

    Rohs,Reach,Halogen Free,CSA

  • Minimalne zamówienie :

    1 Spool

  • Dlaczego warto wybrać BRS-PET-FR-V0?

    • Spełnia określone wymagania materiałowe V-0

    Wspomniana konstrukcja trudnopalna jest zgodna z projektami wymagającymi zgodności z normą UL 94 V-0.

    •Chroń zakończone zespoły kablowe

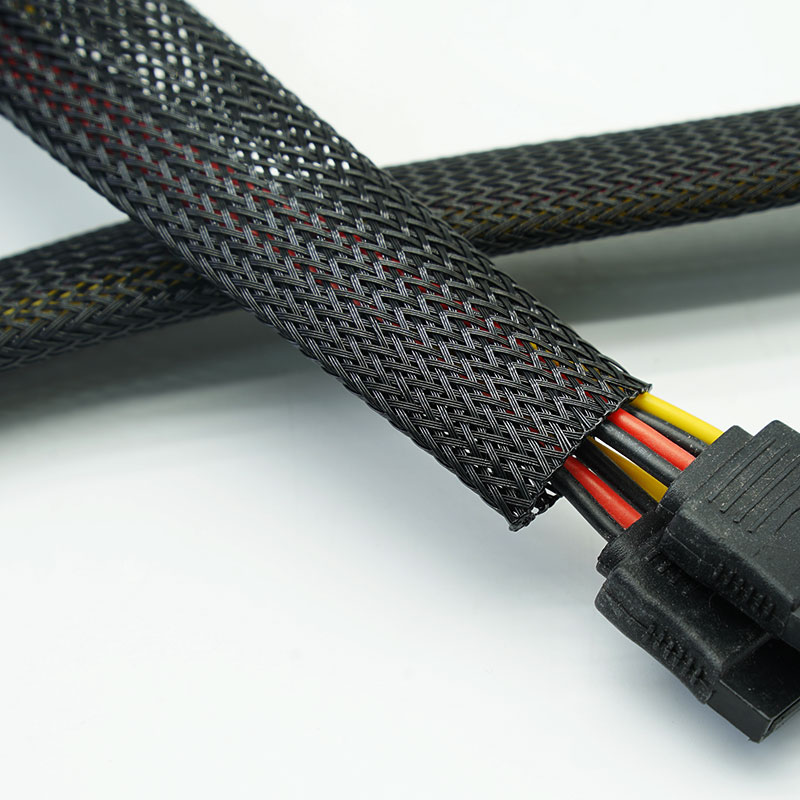

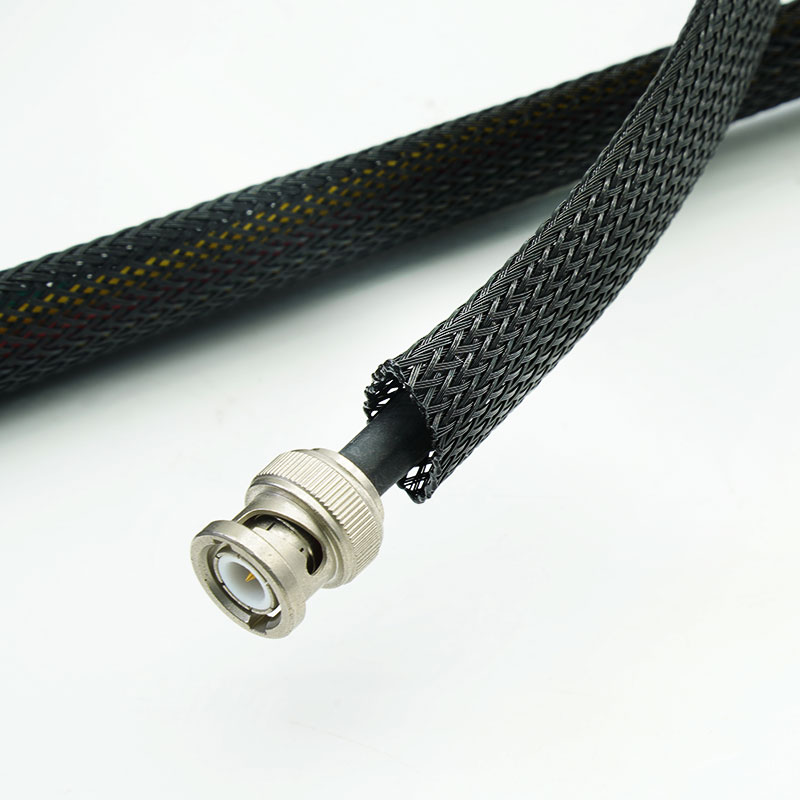

    Rozszerzalny oplot przechodzi przez złącza i owija się wokół wiązki przewodów.

    • Oddziel zgodność od ogólnych roszczeń

    Strona wyraźnie rozróżnia testy UL 94 V-0 od testów ogniowych VW-1, testów stosowanych w kolejnictwie i motoryzacji.

    • Połącz skuteczność przeciwpożarową z codzienną ochroną

    Rękaw porządkuje również okablowanie i zmniejsza ryzyko rutynowego ścierania się podzespołów sprzętu.



    Główne cechy

    1. Wydajność UL 94 V-0
    Przedstawiona konstrukcja spełnia określoną klasyfikację palności tworzyw sztucznych.
    2. Monofilament PET trudnopalny
    Łączy zdefiniowane zachowanie płomienia z praktyczną ochroną kabli.
    3. Instalacja rozszerzalna
    Pasuje do złączy i dostosowuje się do zmieniających się średnic wiązek.
    4. Elastyczna bariera przeciw ścieraniu
    Pomaga zmniejszyć zużycie osłon kabli wewnątrz urządzeń i obudów.
    5. Lekki otwarty warkocz
    Umożliwia uporządkowanie okablowania bez konieczności stosowania sztywnych kanałów kablowych.
    6. Możliwość cięcia gorącym nożem
    Umożliwia wydajny montaż i kontrolowane cięcie końcówek.
    7. Wsparcie dokumentacji
    Można zapoznać się z obowiązującymi raportami i dokumentami zgodności materiałów dla wybranej konstrukcji.



    Dane techniczne

    TworzywoMonofilament PET trudnopalny
    BudowaRozszerzalny otwarty warkocz
    Temperatura pracy-40°C do +150°C
    Temperatura topnienia240±10°C
    ŁatwopalnośćUL 94 V-0
    Odporność na ścieranieŚredni
    Grubość ścianki0,65 ± 0,05 mm
    Kolor standardowyCzarny; inne kolory dostępne na zamówienie
    OrzecznictwoRoHS, REACH, bezhalogenowy, UL i odpowiednia dokumentacja V-0
    Bez halogenuTak
    Odporny na promieniowanie UVTak
    Narzędzie tnąceGorący nóż

    Specyfikacje
    Numer części
    Szerokość (szer.)
    Rozszerzony zakres (mm)
    Ściana
    Grubość
    (mm)
    Uszczelka
    Długość
    (m/szpula)
    Cal
    mm
    Min.(I)
    Maks.(O)
    BRS-PET-003-BK-FR-V0
    1/8”
    		316
    0,65±0,05
    		1000
    BRS-PET-006-BK-FR-V0
    1/4”
    		639
    0,65±0,05
    		500
    BRS-PET-008-BK-FR-V0
    5/16”
    		8512
    0,65±0,05
    		350
    BRS-PET-010-BK-FR-V0
    3/8”
    		10717
    0,65±0,05
    		350
    BRS-PET-012-BK-FR-V0
    1/2”
    		12820
    0,65±0,05
    		350
    BRS-PET-016-BK-FR-V0
    5/8”
    		161027
    0,65±0,05
    		250
    BRS-PET-018-BK-FR-V0
    11/16"
    		181229
    0,65±0,05
    		250
    BRS-PET-020-BK-FR-V0
    3/4”
    		201432
    0,65±0,05
    		200
    BRS-PET-025-BK-FR-V0
    1”
    		251835
    0,65±0,05
    		200
    BRS-PET-032-BK-FR-V0
    1-1/4”
    		322050
    0,65±0,05
    		150
    BRS-PET-038-BK-FR-V0
    1-1/2”
    		383060
    0,65±0,05
    		100
    BRS-PET-045-BK-FR-V0
    1-3/4”
    		453575
    0,65±0,05
    		100
    BRS-PET-050-BK-FR-V0
    2”
    		504080
    0,65±0,05
    		100
    BRS-PET-064-BK-FR-V0
    2-1/2”
    		6445105
    0,65±0,05
    		50
    BRS-PET-076-BK-FR-V0
    3”
    		7664120
    0,65±0,05
    		50
    BRS-PET-100-BK-FR-V0
    4”
    		10080150
    0,65±0,05
    		50
    ● Uwaga: Rozszerzony zakres oznacza możliwości geometryczne, a nie preferowany punkt pracy ciągłej. Wybór rozszerzenia bliskiego maksymalnemu zwiększa rozwarcie oplotu, zmniejsza zasięg powierzchni i skraca długość instalacji.

    Typowe zastosowania
    Sprzęt elektryczny i elektroniczny
    Chroni wewnętrzne okablowanie, w przypadku którego określono materiał osłony o klasie ochrony V-0.
    Szafy sterownicze przemysłowe
    Organizuje przewody zasilające, sygnałowe i sterujące, spełniając jednocześnie określone wymagania dotyczące palności materiału.
    Urządzenia do magazynowania energii i akumulatorów
    Obejmuje wiązki przewodów pomocniczych i niskonapięciowych wewnątrz szaf; wymagania na poziomie systemu nadal podlegają przeglądowi projektu.
    Sprzęt ładujący
    Chroni wiązki kabli w modułach ładowania i obudowach elektrycznych.
    Sprzęt i instrumenty
    Umożliwia uporządkowane, odporne na ścieranie prowadzenie przewodów w miejscach, gdzie wymagane są elementy z polimerów trudnopalnych.
    Elektronika transportowa
    Chroni okablowanie urządzeń, których specyfikacja komponentu wskazuje na normę UL 94 V-0, a nie test pojazdu lub kolei.

    Jak wybrać

    Najpierw należy potwierdzić, że UL 94 V-0 jest rzeczywistym wymogiem. Norma ta nie jest zamienna z normami VW-1, FMVSS 302 ani EN 45545. Następnie należy podać średnicę wiązki, największe złącze, temperaturę, miejsce instalacji oraz wymagane dokumenty atestacyjne, aby można było sprawdzić proponowaną konstrukcję przed złożeniem oferty.



    Opcje dostosowywania

    • Zatwierdzony wybór rozmiaru - Średnica nominalna jest dopasowana zarówno do wiązki kablowej, jak i największego złącza, przy jednoczesnym zachowaniu odpowiedniego pokrycia.

    • Pokrycie warkocza - Konstrukcję można poddać przeglądowi w zakresie objętym testowanym materiałem i zatwierdzoną specyfikacją produkcyjną.

    • Cięcie długości - Elementy cięte gorącym nożem mogą być dostarczane w celu powtarzalnego montażu urządzeń.

    • Identyfikacja i identyfikowalność - Do opakowań można dodać etykiety projektu, numery partii i odniesienia do dokumentów.

    • Opakowania komercyjne - Długość rolki, opakowanie wewnętrzne, ilość kartonów i opcje etykiet prywatnych mogą być dostosowane po uzyskaniu zgody.



    Testowanie i zgodność

    Wspomniana konstrukcja z trudnopalnego PET ma spełniać wymagania normy UL 94 V-0 w zakresie palności materiałów. V-0 nie jest równoważne normom VW-1, FMVSS 302 ani EN 45545 i nie certyfikuje kompletnej wiązki przewodów ani urządzeń końcowych. Obowiązujące raporty z badań oraz dokumenty RoHS, REACH lub dotyczące materiałów bezhalogenowych powinny zostać dopasowane do konkretnej zamówionej konstrukcji przed publikacją lub zatwierdzeniem.

    Zapewnienie jakości i dostaw

    • Materiał o kontrolowanej ognioodporności - W produkcji stosuje się zatwierdzoną formułę PET, powiązaną z obowiązującą dokumentacją techniczną.

    • Śledzenie partii i procesu - Partie surowców i zapisy produkcyjne są przechowywane w celu umożliwienia śledzenia zamówień.

    • Kontrola splotu i wymiarów - Pokrycie, rozmiar nominalny, rozszerzalność i stan powierzchni są monitorowane w trakcie produkcji.

    • Weryfikacja długości i etykietowania - Sprawdzamy rolki i cięte elementy pod kątem ilości, tolerancji i wymaganych identyfikatorów zgodności.

    • Przegląd dokumentów przed wysyłką - Sprawdzamy, czy żądane raporty i oświadczenia są istotne dla dostarczonej konstrukcji.

    Często zadawane pytania

    01. Czy UL 94 V-0 jest tym samym co VW-1?
    Nie. Norma UL 94 klasyfikuje palność tworzyw sztucznych, natomiast VW-1 to pionowy test płomienia stosowany w przypadku produktów przewodowych i kablowych.
    02. Czy tuleja może się rozszerzyć wokół wtyczek i zacisków?
    Tak, w zakresie projektowanego zakresu rozszerzalności. Do doboru rozmiaru należy podać największe wymiary złącza i wiązki.
    03. Czy V-0 oznacza, że ​​certyfikowana jest cała uprząż?
    Nie. Klasyfikacja dotyczy materiału odniesienia lub konstrukcji rękawa. Końcowy sprzęt lub uprząż mogą wymagać oddzielnej oceny.
    04. Czy dostępne są raporty z testów?
    Wymagane raporty mogą zostać dostarczone do wglądu, pod warunkiem potwierdzenia, że ​​żądana konstrukcja jest objęta umową.



    Poproś o próbkę lub wycenę

    Podaj średnicę wiązki, rozmiar złącza, środowisko, wymagany standard i ilość. MJ FLEX zaleci odpowiednią konstrukcję i zorganizuje próbki lub wycenę.
