Dlaczego warto wybrać rozszerzalną oplotową osłonę BRS-PET?
• Rozwiąż codzienne problemy z kablami
Oplot grupuje luźne przewody w czystą, łatwą do opanowania wiązkę.
• Ogranicz rutynowe zużycie osłony kabla
PET stanowi lekką, ochronną barierę chroniącą przed otarciami i zadrapaniami.
• Szybka instalacja za pomocą złączy
Rozkładana konstrukcja redukuje konieczność demontażu złączy i wspomaga efektywny montaż.
• Unikaj płacenia za niepotrzebne oceny specjalne
Wersja standardowa obejmuje ogólną ochronę wewnątrz pomieszczeń, gdy nie jest wymagana żadna konkretna certyfikacja przeciwpożarowa, odporności na promieniowanie UV lub przemysłowej.

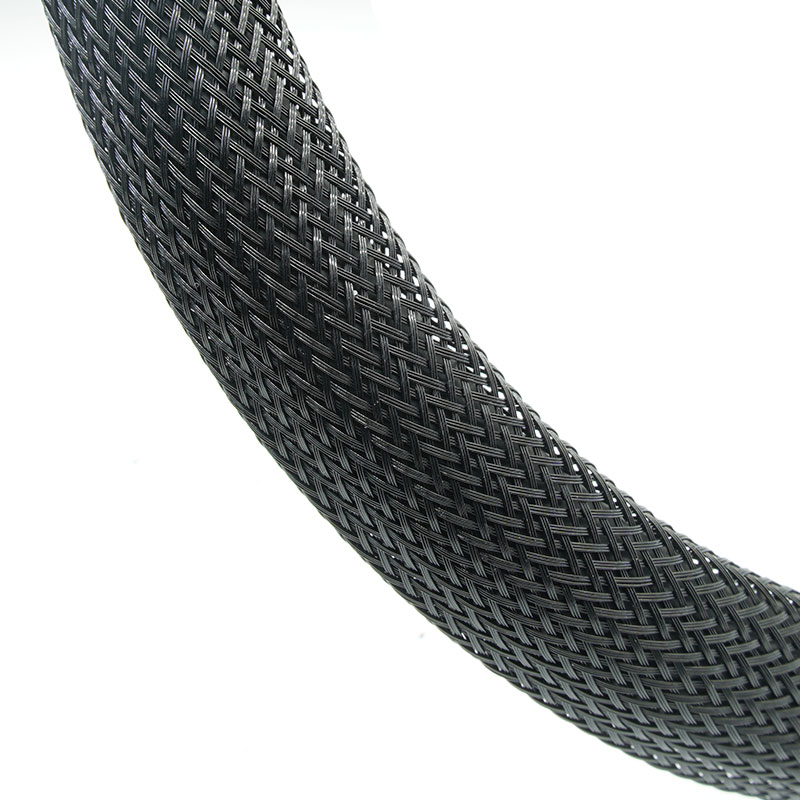

1. Materiał monofilamentowy PET
Zapewnia niezawodną, uniwersalną ochronę kabli.

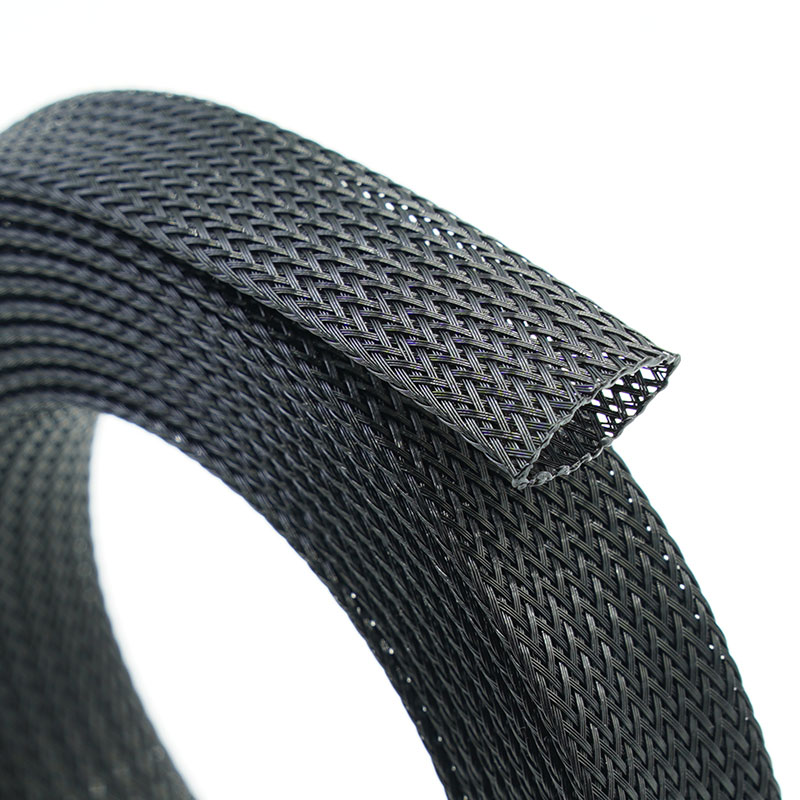

2. Rozszerzalna pleciona konstrukcja
Pasuje do złączy i obsługuje umiarkowane różnice w wiązkach.

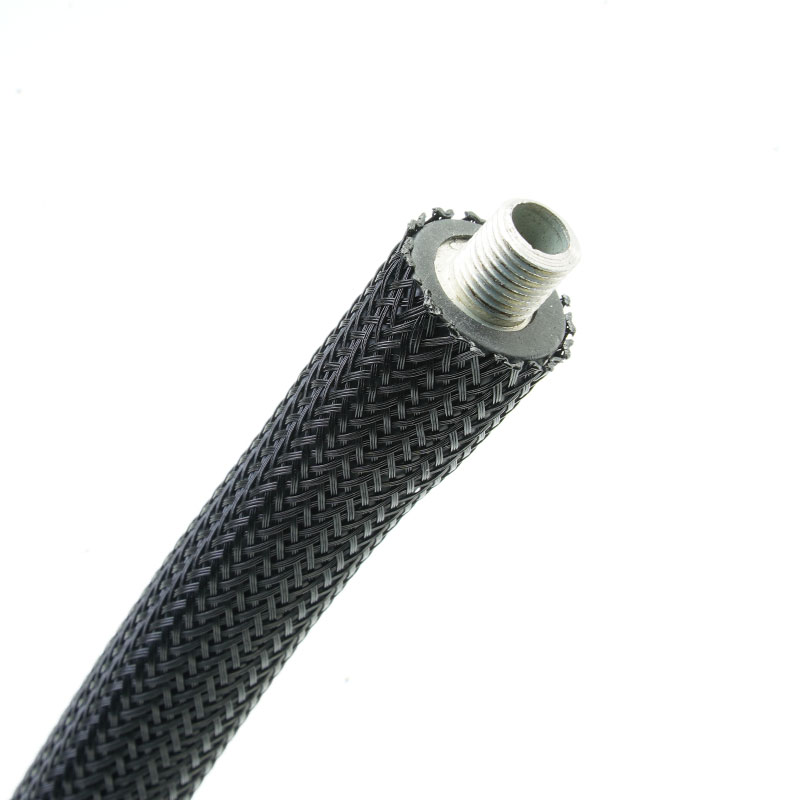

3. Lekka ochrona przed ścieraniem
Chroni osłony przewodów bez konieczności stosowania grubego kanału kablowego.
4. Elastyczne prowadzenie kabli
Podąża zakrętami i nieregularnymi ścieżkami uprzęży.
5. Otwarta, oddychająca struktura
Umożliwia rozproszenie ciepła i wilgoci zamiast uszczelniania paczki.
6. Możliwość cięcia gorącym nożem
Wspiera czyste cięcie produkcyjne i mniejsze strzępienie się końcówek.
7. Szeroki zakres personalizacji
Rozmiar, kolor, długość cięcia, opakowanie i etykietowanie mogą zostać dostosowane w zależności od minimalnego zamówienia.
| Tworzywo | monofilament PET |
| Budowa | Rozszerzalny warkocz |
| Temperatura pracy | -40°C do +125°C |
| Temperatura topnienia | 240±10°C |
| Łatwopalność | UL94 V2 |
| Odporność na ścieranie | Średni |
| Grubość ścianki | 0,65 ± 0,05 mm |
| Kolor standardowy | Czarny |
| Orzecznictwo | RoHS, REACH, bezhalogenowe |
| Bez halogenu | Tak |
| Odporny na promieniowanie UV | Tak |
| Narzędzie tnące | Gorący nóż |
Specyfikacje
Numer części | Szerokość (szer.) | Rozszerzony zakres (mm) | Ściana Grubość (mm) | Uszczelka Długość (m/szpula) |
Cal | mm | Min.(I) | Maks.(O) |
BRS-PET-003-BK | 1/8” | 3 | 1 | 6 | 0,65±0,05 | 1000 |
BRS-PET-006-BK | 1/4” | 6 | 3 | 9 | 0,65±0,05 | 500 |
BRS-PET-008-BK | 5/16” | 8 | 5 | 12 | 0,65±0,05 | 350 |
BRS-PET-010-BK | 3/8” | 10 | 7 | 17 | 0,65±0,05 | 350 |
BRS-PET-012-BK | 1/2” | 12 | 8 | 20 | 0,65±0,05 | 350 |
BRS-PET-016-BK | 5/8” | 16 | 10 | 27 | 0,65±0,05 | 250 |
BRS-PET-018-BK | 11/16" | 18 | 12 | 29 | 0,65±0,05 | 250 |
BRS-PET-020-BK | 3/4” | 20 | 14 | 32 | 0,65±0,05 | 200 |
| 1” | 25 | 18 | 35 | 0,65±0,05 | 200 |
| 1-1/4” | 32 | 20 | 50 | 0,65±0,05 | 150 |
| 1-1/2” | 38 | 30 | 60 | 0,65±0,05 | 100 |
| 1-3/4” | 45 | 35 | 75 | 0,65±0,05 | 100 |
| 2” | 50 | 40 | 80 | 0,65±0,05 | 100 |
| 2-1/2” | 64 | 45 | 105 | 0,65±0,05 | 50 |
| 3” | 76 | 64 | 120 | 0,65±0,05 | 50 |
| 4” | 100 | 80 | 150 | 0,65±0,05 | 50 |
● Uwaga: Rozszerzony zakres oznacza możliwości geometryczne, a nie preferowany punkt pracy ciągłej. Wybór rozszerzenia bliskiego maksymalnemu zwiększa rozwarcie oplotu, zmniejsza zasięg powierzchni i skraca długość instalacji.
Typowe zastosowania
Wiązki przewodów samochodowych
Porządkuje wnętrze i okablowanie pojazdu, jednocześnie zmniejszając tarcie kontaktowe.
Panele sterowania przemysłowego
Łączy w wiązki okablowanie sygnałowe, sterujące i zasilające, aby poprawić prowadzenie przewodów i łatwość serwisowania.
Robotyka i automatyka
Zarządza elastycznymi grupami kabli wzdłuż ram maszyn i zespołów ruchomych.
Urządzenia elektryczne
Chroni wewnętrzne przewody przed uszkodzeniami spowodowanymi przez obudowy, ostre krawędzie i elementy montażowe.

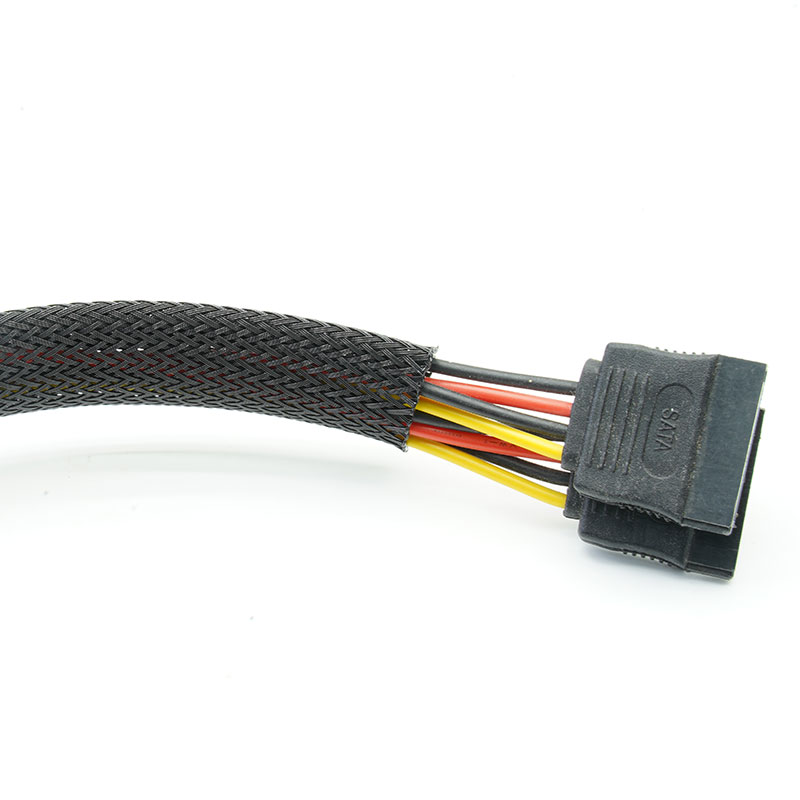

Komputery i sprzęt elektroniczny
Pozwala utrzymać porządek w kablach zasilających i kablach transmisji danych, bez konieczności dodawania dużych rur osłonowych.
Ogólne projekty modernizacyjne
Nakładane na odłączone przewody i złącza, w przypadku których preferowana jest zamknięta, rozszerzalna tuleja.
Zmierz gotowy pakiet i największe złącze, a następnie wybierz rozmiar zapewniający odpowiednią rozciągliwość bez nadmiernej utraty pokrycia. Podaj temperaturę pracy, stopień ścieralności, kolor, długość cięcia oraz wszelkie normy dotyczące płomienia, promieniowania UV lub normy branżowe. Jeśli ma zastosowanie określone wymaganie, wybierz odpowiedni funkcjonalny rodzaj PET zamiast wersji ogólnej.
Dostępna personalizacja
• Zakres rozmiarów - Możliwe jest dostarczenie wielu średnic nominalnych dla przewodów o małych średnicach i większych wiązkach kablowych.
• Dopasowywanie kolorów - Standardowo kolor czarny, ale istnieje możliwość wyprodukowania kolorów dodatkowych w celu identyfikacji lub podkreślenia marki.
• Gęstość i rozszerzalność splotu - Konstrukcja może zostać poddana przeglądowi w celu zapewnienia równowagi między zasięgiem, elastycznością i przepustowością złączy.
• Cięcie długości - Wstępnie przycięte kawałki z końcami uszczelnionymi gorącym nożem umożliwiają montaż wiązki przewodów przy linii.
• Prywatne opakowania - Długość rolki, opakowanie detaliczne, kod kreskowy, etykieta klienta i ilość kartonów mogą być dostosowane.
Materiał BRS-PET o ogólnym przeznaczeniu jest przeznaczony do standardowej organizacji kabli i ochrony przed ścieraniem. Dla zatwierdzonych materiałów dostępna jest odpowiednia dokumentacja RoHS, REACH oraz bezhalogenowa. W przypadku specyfikacji UL 94 V-0, VW-1, FMVSS 302, UV lub EN 45545, należy użyć odpowiedniego, przetestowanego wariantu MJ FLEX, zamiast odnosić te deklaracje do produktu ogólnego.
• Kontrola przędzy PET - Przed splataniem sprawdzany jest materiał, średnica włókna, kolor i stan powierzchni.
• Kontrola splotu w trakcie procesu - Pokrycie, wzór splotu, napięcie i średnica są monitorowane w trakcie produkcji.
• Weryfikacja rozszerzenia - Próbki umieszczane są na kontrolowanych trzpieniach w celu sprawdzenia rozszerzalności i odkształcania.
• Kontrola długości - Długość rolki lub długość wstępnie przycięta sprawdzana jest pod kątem zgodności z zamówieniem i ustaloną tolerancją.
• Ostateczny wygląd i pakowanie - Przed wysyłką sprawdzane są końce, czystość powierzchni, etykiety i opakowanie.
01. O ile może rozszerzyć się rękaw?
Rozszerzalność zależy od rozmiaru nominalnego i konstrukcji oplotu. Podaj wymiary wiązki i złącza, aby uzyskać odpowiednie zalecenia.
02. Czy można je przeciąć nożyczkami?
Jest to możliwe, jednak zaleca się użycie gorącego noża, ponieważ uszczelnia on włókna PET i pomaga zapobiegać strzępieniu się.
03. Czy standardowy PET nadaje się do stosowania na zewnątrz?
W przypadku dłuższego wystawiania na działanie promieni słonecznych, należy stosować wersję odporną na promieniowanie UV i zapoznać się z rzeczywistymi wymaganiami środowiskowymi.
04. Czy jest trudnopalny?
Nie zakładaj określonej klasy palności dla wersji ogólnej. Wybierz wariant VW-1, UL 94 V-0 lub EN 45545, jeśli wymaga tego specyfikacja.
05. Czy dostępne są niestandardowe kolory?
Rozwój koloru może zostać zweryfikowany pod kątem wymagań dotyczących objętości i wydajności. Zmiany koloru mogą mieć wpływ na odporność na promieniowanie UV lub palność i powinny zostać zatwierdzone przed rozpoczęciem produkcji.
Poproś o próbkę lub wycenę
Podaj średnicę wiązki, rozmiar złącza, środowisko, wymagany standard i ilość. MJ FLEX zaleci odpowiednią konstrukcję i zorganizuje próbki lub wycenę.
