Dlaczego warto wybrać samozamykającą się tuleję STW-PET-FR-VW-1?
1. Spełnij wymagania VW-1
Produkt zawiera wyraźnie zidentyfikowaną przetestowaną opcję zamiast nieokreślonego opisu FR.
2. Owiń zespoły kabli zakończonych
Rękaw montuje się po umieszczeniu złączy i rozgałęzień.
3. Poprawa dostępu do usług
Technicy mogą ponownie otworzyć opakowanie bez konieczności niszczenia lub wymiany rękawa.
4. Połącz ochronę przed płomieniami i zużyciem
Konstrukcja jest odporna na standardowe ścieranie i spełnia wymagania testu płomieniowego.
1. Wydajność płomienia VW-1
Dobiera się konstrukcję referencyjną w zależności od zdefiniowanych wymagań dotyczących pionowego płomienia.

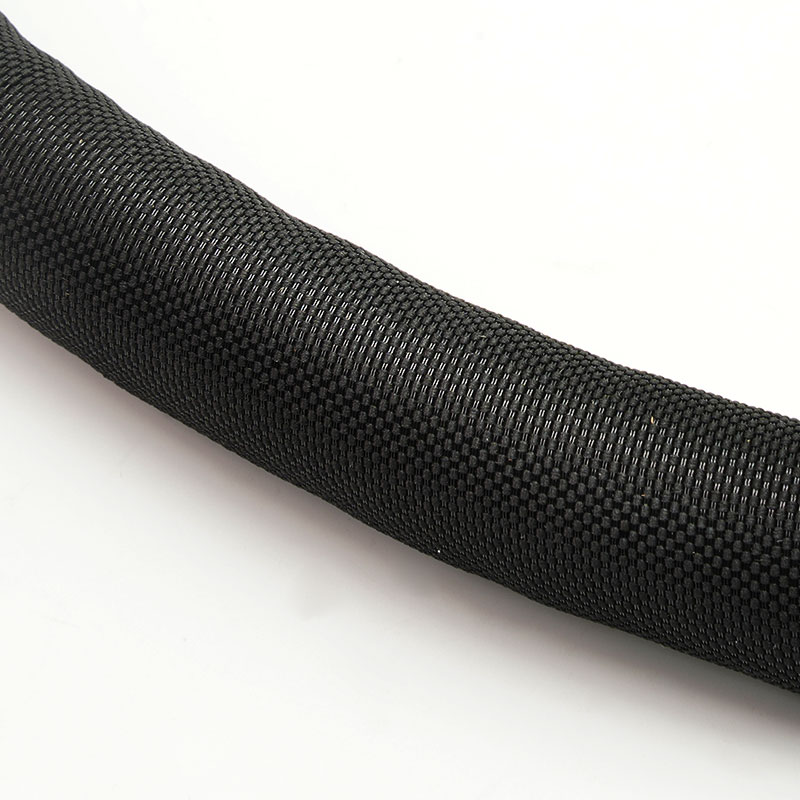

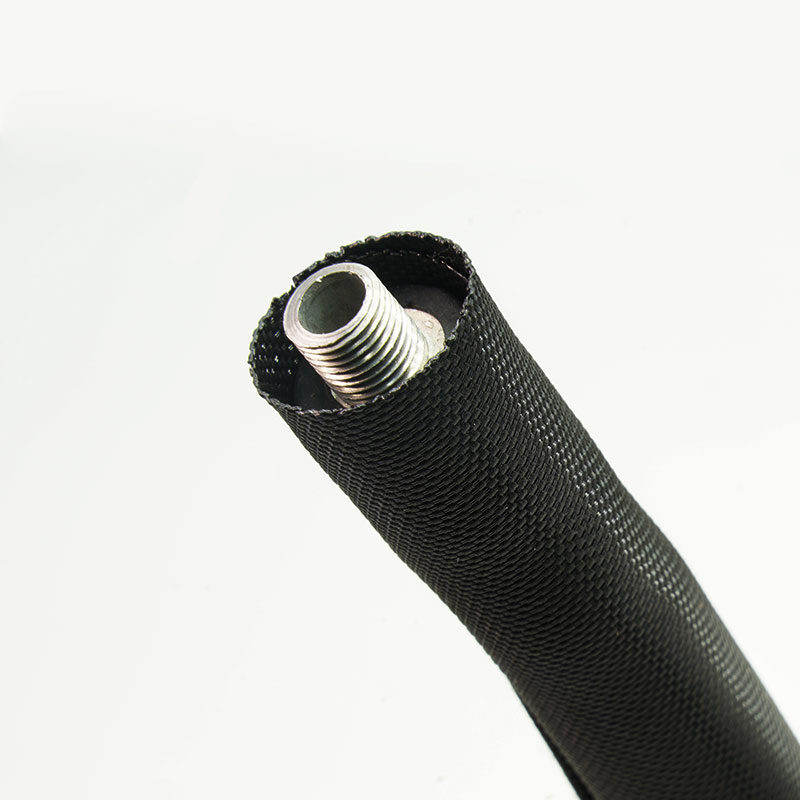

2. Samozamykający się chust tkany
Otwiera się w celu instalacji i owija wiązkę kabli.
3. Tkanina poliestrowa trudnopalna
Zapewnia elastyczną ochronę okablowania urządzeń.

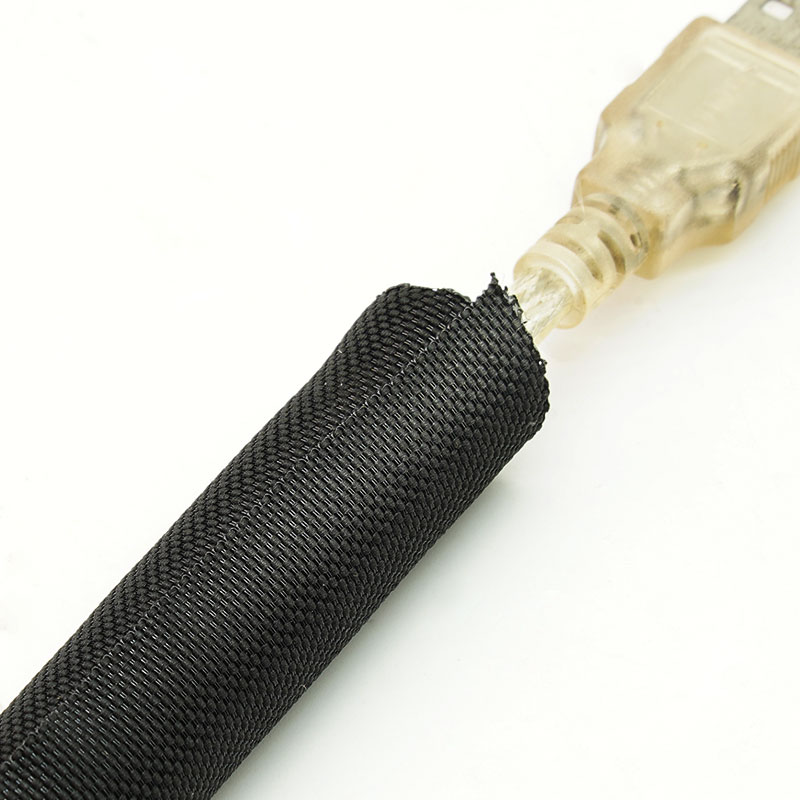

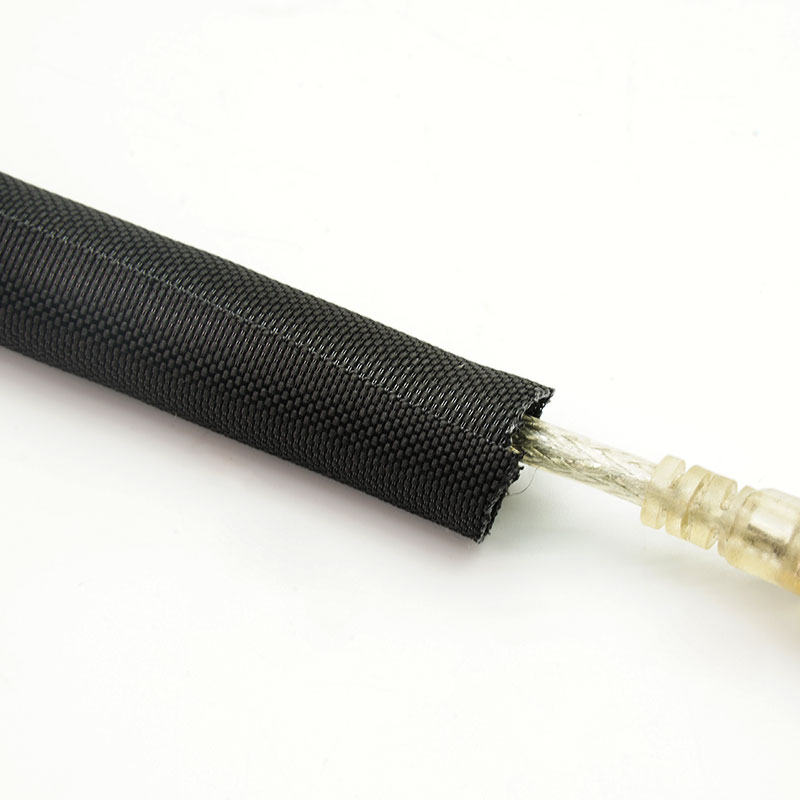

4. Montaż modernizacji wejścia bocznego
Pozwala uniknąć demontażu złącza podczas montażu lub naprawy.
5. Warstwa kontaktowa odporna na ścieranie
Pomaga zmniejszyć ścieranie się osłony ze względu na ramę i obudowę.
6. Elastyczny dostęp do oddziałów
Umożliwia wyprowadzanie, dodawanie i sprawdzanie kabli.
7. Wsparcie w zakresie dokumentów zgodności
Można zapoznać się z raportami dotyczącymi zleconej budowy.
| Tworzywo | Monofilament FR PET + multifilament 900D |
| Budowa | Samozamykające się opakowanie |
| Zachodzić na siebie | ≥35% |
| Temperatura pracy | -40°C do +150°C |
| Temperatura topnienia | 240±10°C |
| Łatwopalność | VW-1 |
| Kolor standardowy | Czarny |
| Orzecznictwo | RoHS, REACH, bezhalogenowy |
| Bez halogenu | Tak |
| Odporny na promieniowanie UV | Tak |
| Narzędzie tnące | Ostrze lub gorący nóż |
Specyfikacje
Numer części | Rozmiar nominalny (mm) | Szerokość rozłożenia
(mm) | Zakres średnicy wiązki (mm) | Uszczelka Długość (m/szpula) |
Min | Maksym |
STW-PET-003-BK-FR-VW-1 | Φ3 | 25±2 | 2 | 4 | 200 |
STW-PET-005-BK-FR-VW-1 | Φ5 | 29±2 | 4 | 6 | 200 |
STW-PET-006-BK-FR-VW-1 | Φ6 | 34±2 | 4 | 7 | 200 |
STW-PET-008-BK-FR-VW-1 | Φ8 | 46±2 | 6 | 10 | 100 |
STW-PET-010-BK-FR-VW-1 | Φ10 | 55±2 | 8 | 11 | 100 |
STW-PET-013-BK-FR-VW-1 | Φ13 | 65±2 | 12 | 15 | 100 |
STW-PET-016-BK-FR-VW-1 | Φ16 | 77±2 | 15 | 18 | 100 |
STW-PET-019-BK-FR-VW-1 | Φ19 | 104±5 | 18 | 20 | 50 |
| | | 23 | 26 | 25 |
| | | 27 | 31 | 25 |
| | | 30 | 34 | 25 |
| | | 37 | 40 | 25 |
| | | 48 | 52 | 25 |
● Uwaga: Wybierz rozmiar zgodnie z rzeczywistą średnicą wiązki i upewnij się, że po instalacji nakładanie wynosi co najmniej 35%.
Typowe zastosowania
Systemy sterowania przemysłowego
Organizuje przewody w szafach, spełniając jednocześnie wymagania VW-1.
Sprzęt automatyki
Chroni wiązki czujników i elementów sterujących wokół ram i modułów.
Urządzenia elektryczne
Owija wewnętrzne wiązki kabli wymagające skutecznej osłony ognioodpornej.
Sprzęt zasilający i ładujący
Chroni okablowanie pomocnicze wewnątrz obudów podlegających ocenie na poziomie systemu.
Sprzęt testowy elektroniczny
Zawiera często serwisowane grupy kabli bez stałego zamknięcia.
Potwierdź, że VW-1 jest rzeczywistym wymaganiem klienta lub sprzętu. Podaj minimalną i maksymalną średnicę wiązki, profil złącza i odgałęzienia, temperaturę oraz wymaganą dokumentację. Wybierz inną konstrukcję, jeśli projekt wymaga UL 94 V-0, EN 45545-2 lub testu motoryzacyjnego.
Dostępna personalizacja
• Rozmiar nominalny i nakładanie - Wybrane w celu stabilnego zamknięcia w całym zakresie pęczka.
• Dostawa na wymiar - Przygotowane części do wielokrotnego montażu.
• Etykiety i identyfikowalność - Referencje dotyczące niestandardowych części, partii i zgodności.
• Prywatne opakowania - Długości rolek OEM, zestawy i kartony.
Norma VW-1 dotyczy testowanej konstrukcji i nie certyfikuje kompletnej wiązki kablowej ani urządzeń końcowych. Norma VW-1 nie jest równoważna normom UL 94 V-0 ani EN 45545-2. Obowiązujące deklaracje materiałowe mogą zostać dostarczone dla potwierdzonego zamówienia.
• Zatwierdzona przędza FR - Sprawdzana jest zgodność materiału ze specyfikacją produkcyjną.
• Wydajność samozamykania - Nakładanie się i zamykanie sprawdzane są na kontrolowanych średnicach.
• Kontrola jakości tkanin - Sprawdzane są krawędzie, pokrycie, zerwane przędze i zanieczyszczenia.
• Zwolnienie przesyłki - Zweryfikowano długość, etykiety, ilość i wymagane dokumenty.
01. Czy VW-1 i V-0 można stosować zamiennie?
Nie. Należy zastosować klasyfikację testu podaną w specyfikacji klienta.
02. Czy opakowanie można ponownie otworzyć?
Tak. Jest przeznaczony do dostępu serwisowego i wymiany kabli.
03.Czy będzie pasować do złączy?
Montuje się go z boku, więc nie ma potrzeby przechodzenia przez złącze.
04. Czy można go dostarczyć w kawałkach?
Tak, z zastrzeżeniem tolerancji długości, wykończenia końcowego i minimalnego zamówienia.
Poproś o próbkę lub wycenę
Prosimy o przesłanie zakresu pakietów, środowiska instalacji, wymaganego standardu, długości cięcia i ilości. MJ FLEX zaproponuje odpowiednią konstrukcję i zorganizuje próbkę lub wycenę.
