Dlaczego warto wybrać BRS-PAMFNylon Osłona wielowłókienkowa?
• Chroń wrażliwe powierzchnie kabli
Miękka, wielowłóknowa powierzchnia styku pomaga zmniejszyć powstawanie śladów i twardych styków na gotowych osłonach kabli.
• Poprawa elastyczności w przypadku ciasnych tras

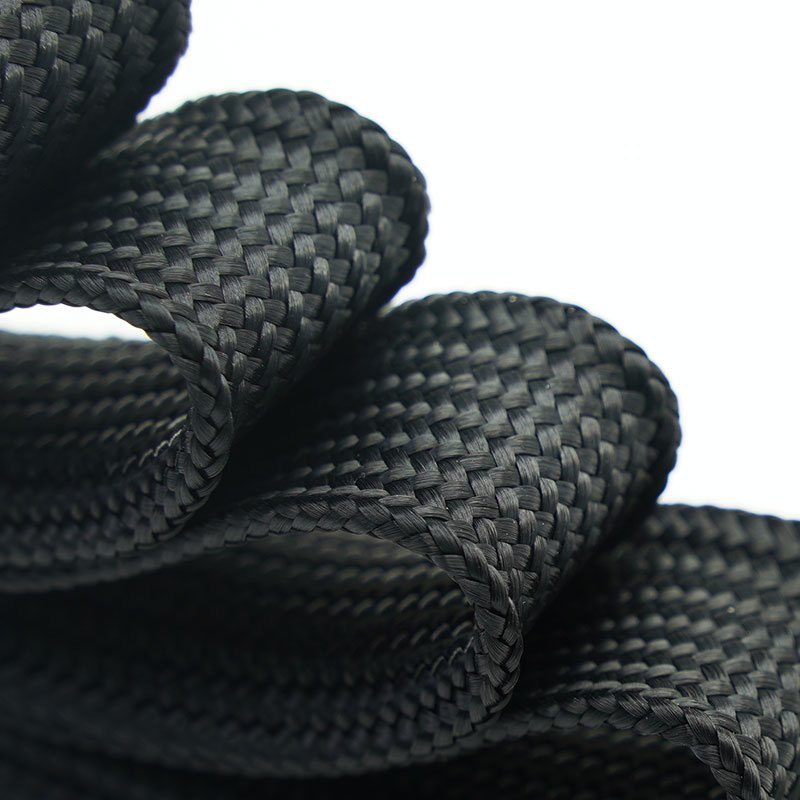

Splot przypominający tkaninę ściśle dopasowuje się do zakrętów i nieregularnych kształtów uprzęży.
• Zwiększ komfort montażu ręcznego
Miękka przędza jest łatwiejsza w obróbce podczas montażu sprzętu, pojazdów i urządzeń.
• Kontrola ścierania bez uczucia sztywności
Rękaw stanowi warstwę ochronną, która zapewnia trwałość uprzęży, a jednocześnie zapewnia jej elastyczność.

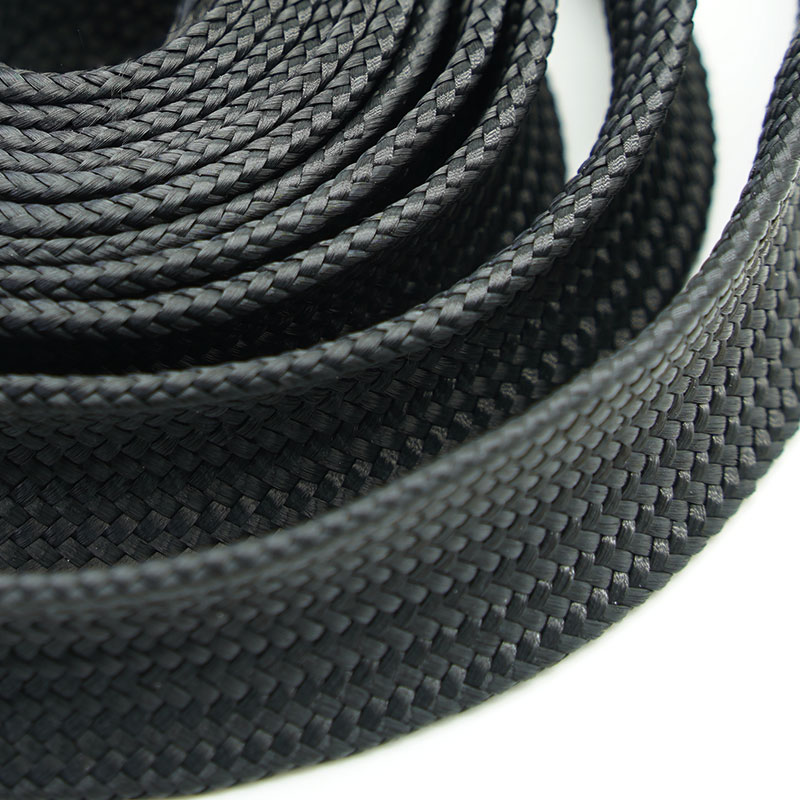

1. Miękka przędza nylonowa wielowłóknowa
Tworzy powierzchnię przypominającą tkaninę, służącą ochronie i obsłudze kabli.

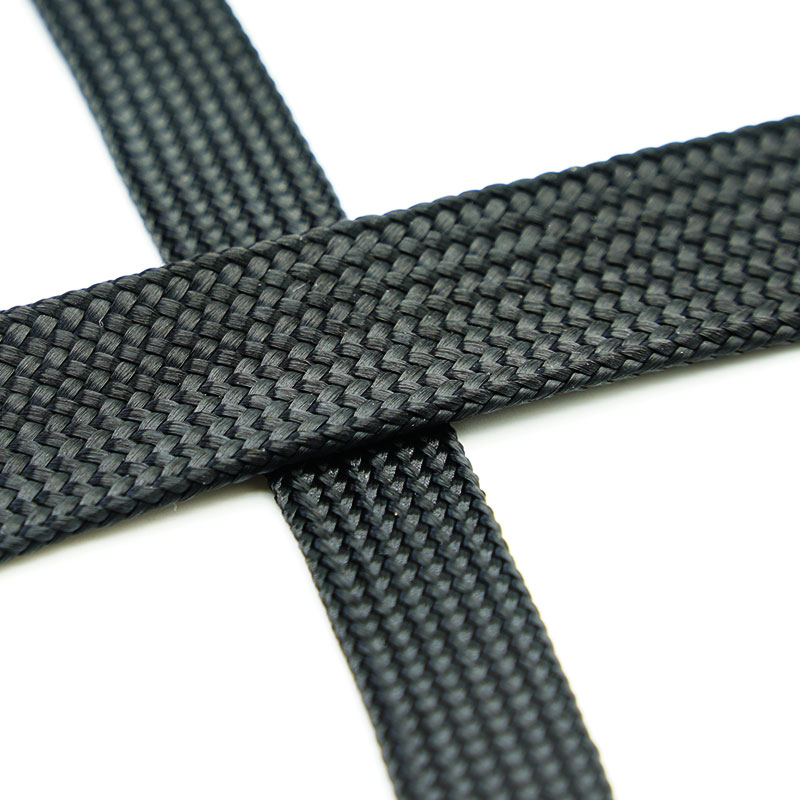

2. Dopasowane pokrycie plecione
Dobrze dopasowuje się do nieregularnych wiązek i zakrzywionych tras kablowych.
3. Elastyczna bariera przeciw ścieraniu
Pomaga chronić osłony kabli przed codziennym ocieraniem i zadrapaniami.
4. Zmniejszony kontakt z twardą powierzchnią
Przydatne w sytuacjach, gdy sztywna tuleja z monofilamentu mogłaby uszkodzić pobliskie gotowe elementy.
5. Konstrukcja rozszerzalna
Obsługuje złącza i umiarkowane wahania średnicy wiązek.
6. Wiązanie kabli o małej objętości
Organizuje uprzęże bez sztywności przewodów.
7. Opcje wykończenia na zamówienie
Długość cięcia, kolor, opakowanie i obróbka końcowa mogą być oceniane indywidualnie dla każdego projektu.
| Tworzywo | Nylon wielowłóknowy |
| Budowa | Miękka, przypominająca tkaninę plecionka |
| Temperatura pracy | -40°C do +125°C |
| Temperatura topnienia | 220±10°C |
| Łatwopalność | UL 94 HB |
| Odporność na ścieranie | Bardzo wysoki |
| Kolor standardowy | Czarny |
| Zgodny z RoHS | Tak |
| Zasięg zgodny | Tak |
| Bez halogenu | Tak |
| Narzędzie tnące | Gorący nóż |
Specyfikacje
Numer części | Szerokość (szer.) | Rozszerzony zakres (mm) | Uszczelka Długość (m/szpula) |
Cal | mm | Min.(I) | Maks.(O) |
BRS-PAMF-003-BK | 1/8” | 3 | 2 | 4 | 350 |
BRS-PAMF-006-BK | 1/4” | 6 | 4 | 7 | 350 |
BRS-PAMF-008-BK | 5/16” | 8 | 5 | 9 | 350 |
BRS-PAMF-010-BK | 3/8” | 10 | 6 | 11 | 350 |
BRS-PAMF-012-BK | 1/2” | 12 | 8 | 13 | 300 |
BRS-PAMF-016-BK | 5/8” | 16 | 10 | 17 | 250 |
BRS-PAMF-019-BK | 3/4” | 18 | 12 | 20 | 200 |
| 8/9” | 23 | 15 | 24 | 200 |
| 1-1/4” | 32 | 20 | 33 | 150 |
| 1-1/2” | 38 | 24 | 39 | 100 |
| 2” | 50 | 32 | 51 | 100 |
| 2-1/2” | 63 | 40 | 64 | 100 |
● Uwaga: Rozszerzony zakres oznacza możliwości geometryczne, a nie preferowany punkt pracy ciągłej. Wybór rozszerzenia bliskiego maksymalnemu zwiększa rozwarcie oplotu, zmniejsza zasięg powierzchni i skraca długość instalacji.
Typowe zastosowania
Wiązki przewodów do wnętrz samochodowych
Chroni kable w pobliżu elementów wykończeniowych, siedzeń i modułów wewnętrznych, jednocześnie zmniejszając ryzyko kontaktu z wykończonymi powierzchniami.
Kable audio i komunikacyjne
Tworzy elastyczne wiązki kabli w sytuacjach, w których wygląd, dotyk i ochrona powierzchni mają znaczenie.
Sprzęt medyczny i laboratoryjny
Organizuje przewody niskonapięciowe wymagające elastycznego postępowania; wymagania dotyczące czyszczenia i biokompatybilności wymagają osobnego zatwierdzenia.
Urządzenia elektryczne
Chroni wewnętrzne okablowanie prowadzone wokół obudów i podzespołów, nie zwiększając nadmiernie sztywności.
Robotyka i urządzenia przegubowe
Umożliwia dokładne i elastyczne pokrycie wiązek kabli, które są wyginane lub dotykane podczas serwisowania.
• Zmierz wiązkę kabli i największe złącze, które musi przejść przez tuleję.
• Wybierz rozmiar mieszczący się w podanym zakresie, nie rozszerzając go maksymalnie.
• Zostaw nadmiar długości na skrócenie warkocza, a następnie odetnij go gorącym nożem, aby uszczelnić krawędź.

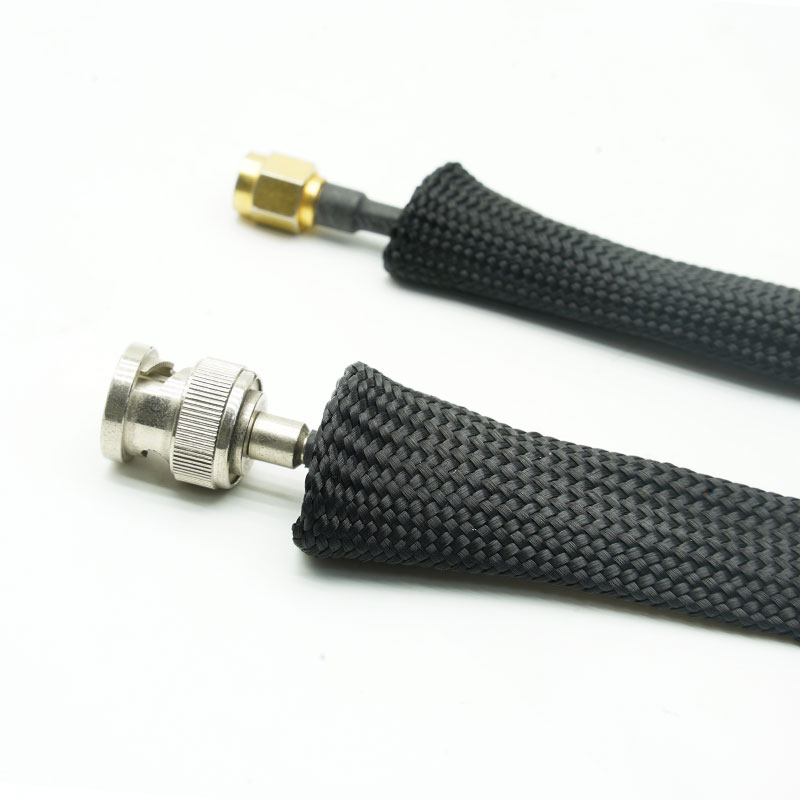

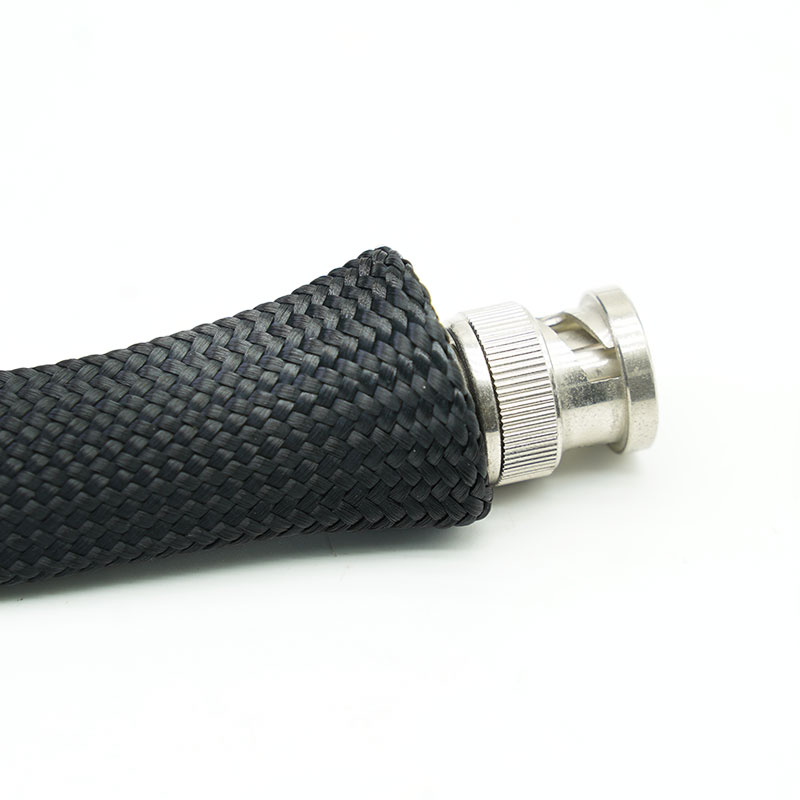

• Ściśnij tuleję, nasuń ją na złącze, puść wokół wiązki i zabezpiecz końce.
Jeśli uprzęży nie da się odłączyć, wybierz rozcięty, samozamykający się rękaw zapinany na zamek błyskawiczny lub rzep.
Jak wybrać
Użyj nylonu wielowłókienkowego, gdy miękki kontakt, elastyczność i ochrona wykończonych powierzchni kabla są ważniejsze niż otwarta, sprężysta budowa oplotu monofilamentowego. Podaj materiał osłony kabla, częstotliwość zginania, źródło ścierania, wymagania dotyczące czystości, rozmiar wiązki i pożądaną obróbkę końcówek.
• Odczucie i konstrukcja przędzy - Można ocenić liczbę włókien wielowłóknowych i konstrukcję splotu pod kątem miękkości, zasięgu i łatwości użytkowania.
• Dopasowanie rozmiaru pakietu - Rozmiar nominalny można dobrać na podstawie średnicy zainstalowanego kabla i wymaganego przejścia złącza.
• Wybór koloru - Standardowo kolor czarny, kolory specjalne zależą od dostępności włóczki i minimalnego zamówienia.
• Przygotowanie do cięcia - Elementy mogą być dostarczane na linie montażowe z uzgodnioną tolerancją i metodą kontroli końcowej.
• Format opakowania - Szpule, zwoje, worki, marki własne i ilości zestawów mogą być omówione w ramach projektu.
Dla wybranej przędzy nylonowej mogą być dostępne dokumenty zgodności materiałowej, takie jak RoHS, REACH i deklaracje dotyczące braku halogenów. Miękka konstrukcja wielowłókienkowa sama w sobie nie gwarantuje właściwości akustycznych, medycznych, biokompatybilności ani ognioodporności. Każde takie wymaganie musi zostać sprawdzone pod kątem konkretnej metody badań i konstrukcji produkcyjnej.
• Kontrola czystości przędzy - Przędza wielowłóknowa jest sprawdzana pod kątem zanieczyszczeń, uszkodzeń i spójności koloru.
• Kontrola powierzchni miękkich - Gotowy oplot sprawdzany jest pod kątem wystających włókien i wad, które mogłyby uszkodzić osłonę kabla.
• Kontrola zasięgu - Gęstość i wygląd splotu są monitorowane w trakcie całego cyklu produkcyjnego.
• Weryfikacja dopasowania - Próbki reprezentatywne sprawdzane są pod kątem przewidywanego zakresu wiązek.
• Ochrona opakowania - Gotowe koszulki są pakowane w sposób ograniczający ryzyko zgniecenia, zanieczyszczenia i splątania podczas transportu.
01. Czy oplot wielowłóknowy jest bardziej miękki niż oplot monowłóknowy?
Tak. Skupione cienkie włókna tworzą bardziej miękką, przypominającą tkaninę powierzchnię styku.
02. Czy eliminuje hałas?
Nie należy zakładać ogólnej redukcji hałasu. Poziom hałasu zależy od kompletnego zespołu, powierzchni styku, obciążenia wstępnego i warunków wibracji.
03. Czy można go stosować w sprzęcie medycznym?
Można to rozważyć ze względu na organizację kabli, ale wszelkie wymagania dotyczące biokompatybilności, sterylizacji lub czyszczenia należy ocenić osobno.
04.Jak kontrolować rozcięte końcówki?
Odpowiednia metoda cięcia i wykończenia końcówek zależy od konstrukcji przędzy. Przed rozpoczęciem produkcji należy potwierdzić wymaganą długość cięcia i proces montażu.
Podaj średnicę wiązki, rozmiar złącza, środowisko, wymagany standard i ilość. MJ FLEX zaleci odpowiednią konstrukcję i zorganizuje próbki lub wycenę.
