Dlaczego warto wybrać tkaną osłonę STW-PET-FR-V0?
1. Spełnij zdefiniowane wymagania dotyczące materiałów V-0
Przytoczona konstrukcja jest zgodna z projektami, w których określono normę UL 94 V-0, a nie ogólne wymagania dotyczące FR.
2. Ulepsz istniejące uprzęże
Wejście boczne pozwala na dodanie zabezpieczenia ognioodpornego bez konieczności demontażu zacisków.
3. Utrzymuj okablowanie sprzętu w dobrym stanie
Rękaw można ponownie otworzyć w celu kontroli, wymiany lub dostępu do odgałęzień.
4. Oddzielne zatwierdzenie materiału i systemu
Można przejrzeć dokumentację, pamiętając, że końcowy sprzęt może wymagać osobnej oceny.
1. Wydajność materiału UL 94 V-0
Podane parametry konstrukcyjne potwierdzają określoną klasyfikację palności tworzyw sztucznych.

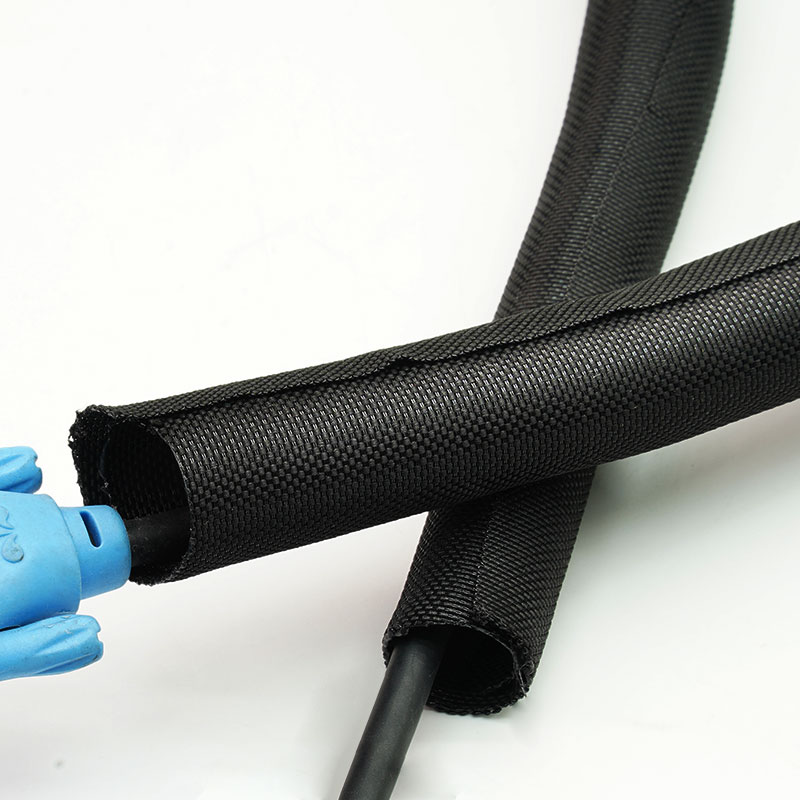

2. Samozamykająca się konstrukcja dzielona
Owija się wokół istniejących kabli i powraca do pozycji zamkniętej.

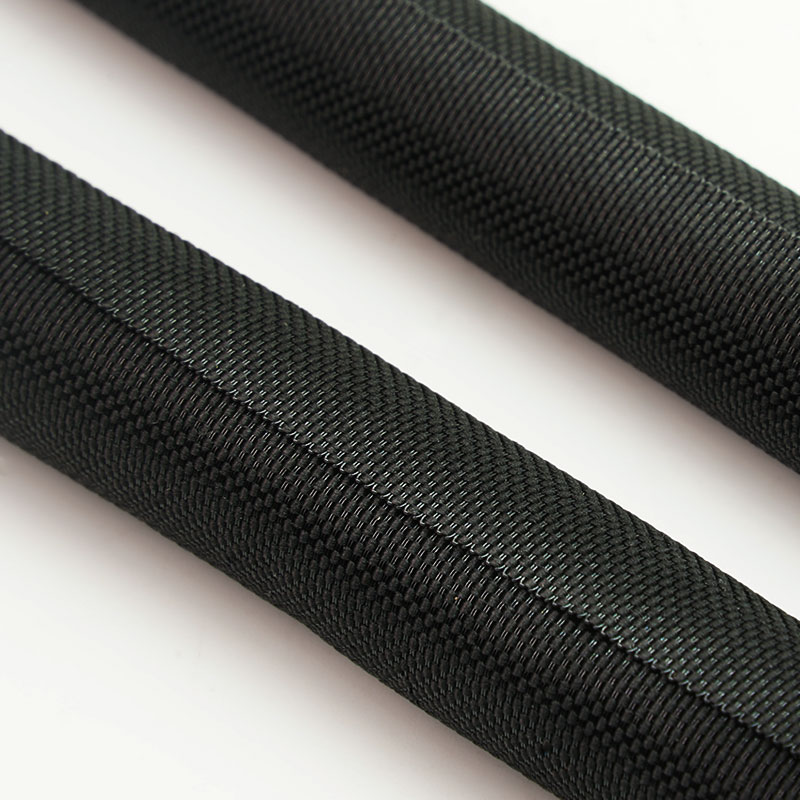

3. Tkanina PET trudnopalna
Łączy elastyczność materiału tekstylnego z kontrolowanym zachowaniem się materiału w kontakcie z płomieniem.
4. Dostęp do modernizacji i konserwacji
Umożliwia instalację i serwisowanie bez konieczności demontażu złącza.
5. Elastyczna ochrona przed ścieraniem
Pomaga ograniczyć zużycie osłon kabli wewnątrz urządzeń i szaf.
6. Kontrolowane nakładanie
Zapewnia ciągłe pokrycie, jeśli zostanie dobrany odpowiedni rozmiar.
7. Wsparcie w zakresie dokumentów zgodności
Możliwe jest dopasowanie wymaganych raportów i oświadczeń do zamawianego obiektu.
| Tworzywo | Ognioodporna monofilament PET + multifilament 900D |
| Budowa | Samozamykający się rozdzielony okład |
| Zachodzić na siebie | ≥35% |
| Temperatura pracy | -40°C do +150°C |
| Temperatura topnienia | 240±10°C |
| Łatwopalność | UL94 V0 |
| Odporność na ścieranie | Zapoznaj się z normą ISO6722 |
| Odporność na starzenie | Zapoznaj się z normą ISO6722 |
| Odporność na płyny | Zobacz GMW14327 |
| Kolor standardowy | Czarny |
| Orzecznictwo | RoHS, REACH, bezhalogenowy |
| Bez halogenu | Tak |
| Odporny na promieniowanie UV | Tak |
| Narzędzie tnące | Ostrze lub gorący nóż |
Specyfikacje
Numer części | Rozmiar nominalny (mm) | Szerokość rozłożenia
(mm) | Zakres średnicy wiązki (mm) | Uszczelka Długość (m/szpula) |
Min | Maksym |
STW-PET-003-BK-FR-V0 | Φ3 | 25±2 | 2 | 4 | 200 |
STW-PET-005-BK-FR-V0 | Φ5 | 29±2 | 4 | 6 | 200 |
STW-PET-006-BK-FR-V0 | Φ6 | 34±2 | 4 | 7 | 200 |
STW-PET-008-BK-FR-V0 | Φ8 | 46±2 | 6 | 10 | 100 |
STW-PET-010-BK-FR-V0 | Φ10 | 55±2 | 8 | 11 | 100 |
STW-PET-013-BK-FR-V0 | Φ13 | 65±2 | 12 | 15 | 100 |
STW-PET-016-BK-FR-V0 | Φ16 | 77±2 | 15 | 18 | 100 |
STW-PET-019-BK-FR-V0 | Φ19 | 104±5 | 18 | 20 | 50 |
| | | 23 | 26 | 25 |
| | | 27 | 31 | 25 |
| | | 30 | 34 | 25 |
| | | 37 | 40 | 25 |
| | | 48 | 52 | 25 |
● Uwaga: Wybierz rozmiar zgodnie z rzeczywistą średnicą wiązki i upewnij się, że po instalacji nakładanie wynosi co najmniej 35%.
Typowe zastosowania
Szafy sterownicze elektryczne
Chroni uporządkowane okablowanie zasilające, sygnałowe i sterujące w miejscach, gdzie wymagana jest wydajność materiału V-0.
Urządzenia do magazynowania energii i akumulatorów
Zapewnia osłonę wiązek przewodów pomocniczych i niskonapięciowych, zapewniając jednocześnie dostęp w celu konserwacji.
Sprzęt ładujący
Chroni grupy kabli wewnątrz modułów i obudów podlegających kontroli na poziomie sprzętu.
Sprzęt i instrumenty
Dotyczy okablowania wewnętrznego prowadzonego blisko obudów i podzespołów.
Sprzęt do produkcji elektronicznej
Dodaje praktyczną ochronę do zakończonych zespołów kablowych.
Potwierdź, że UL 94 V-0 jest określoną klasyfikacją; nie jest ona zamienna z VW-1 ani EN 45545-2. Podaj zakres wiązek, wymagania dotyczące nakładania się, temperaturę, miejsce instalacji i wymagane dokumenty. Zatwierdzenie powinno odnosić się do dokładnie zamówionego materiału i konstrukcji.
Dostępna personalizacja
• Zatwierdzony wybór rozmiaru - Średnica i zakładka dopasowane do wiązki kablowej.
• Wstępnie pocięte kawałki - Długości projektu z uzgodnionymi końcami i tolerancjami wymiarowymi.
• Etykiety umożliwiające śledzenie - Numery partii, projektu i dokumentów na opakowaniu.
• Opakowanie OEM - Niestandardowe długości rolek, zestawy, etykiety i kartony.
Norma UL 94 V-0 dotyczy wskazanego materiału lub konstrukcji osłony i nie certyfikuje całej uprzęży ani sprzętu. Różni się ona od norm VW-1, FMVSS 302 i EN 45545-2. Obowiązujące dokumenty dotyczące RoHS, REACH i bezhalogenowości powinny być dostosowane do dostarczonej konstrukcji.
• Kontrolowany materiał FR - Przed rozpoczęciem produkcji weryfikowana jest zatwierdzona przędza trudnopalna.
• Weryfikacja nakładania się - Zamknięcie jest sprawdzane w całym określonym zakresie pakietów.
• Śledzenie procesu - Materiały i partie produkcyjne pozostają zachowane.
• Udokumentowane uwolnienie - Zweryfikowano wymiary, wygląd, etykiety i żądane pliki.
01. Czy UL 94 V-0 jest tym samym co VW-1?
Nie. Są to różne klasyfikacje testów i nie można ich zamieniać bez uzyskania zgody.
02. Czy V-0 obejmuje całą uprząż?
Nie. Dotyczy to materiału, o którym mowa, lub konstrukcji tulei.

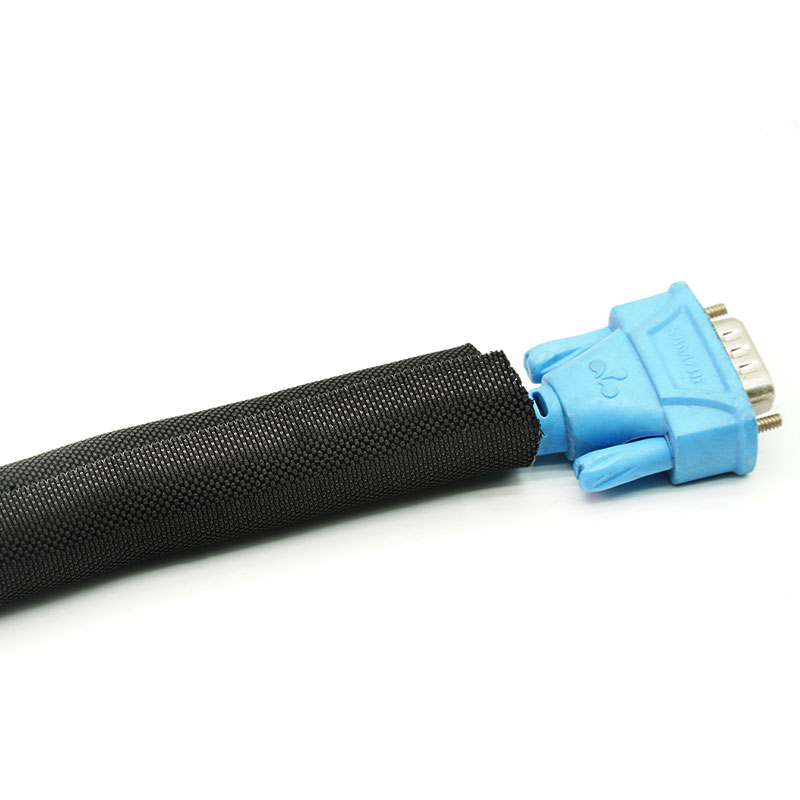

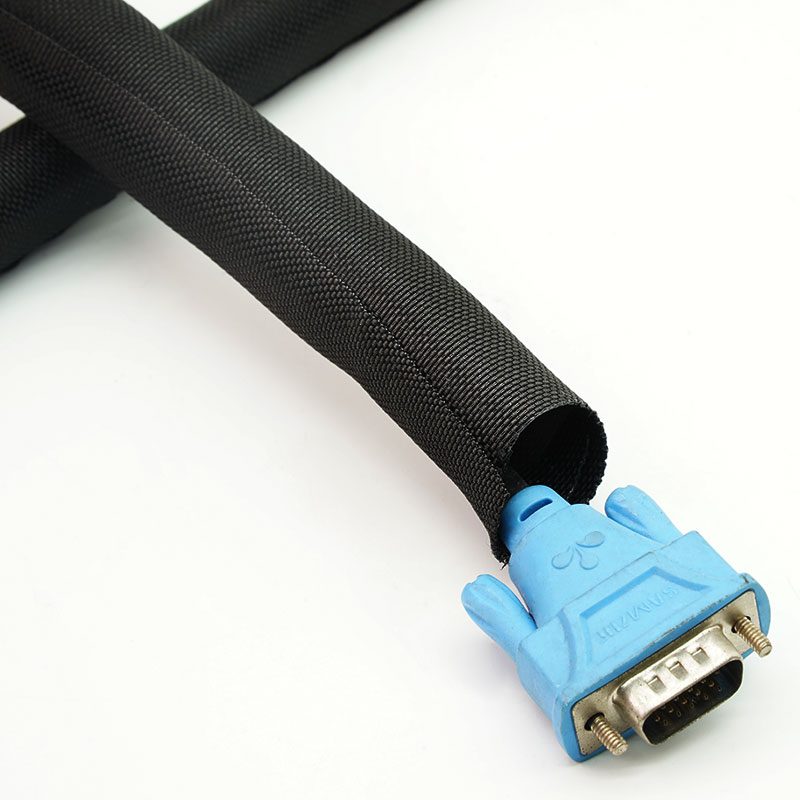

03. Czy można dokonać instalacji po zamontowaniu złączy?
Tak. Podzielona, owijana konstrukcja umożliwia montaż z boku.
Poproś o próbkę lub wycenę
Prosimy o przesłanie zakresu pakietów, środowiska instalacji, wymaganego standardu, długości cięcia i ilości. MJ FLEX zaproponuje odpowiednią konstrukcję i zorganizuje próbkę lub wycenę.
