Dlaczego warto wybrać HPS-NY-S-T10?
•Wydłuż odstępy między przeglądami w znanych punktach tarcia

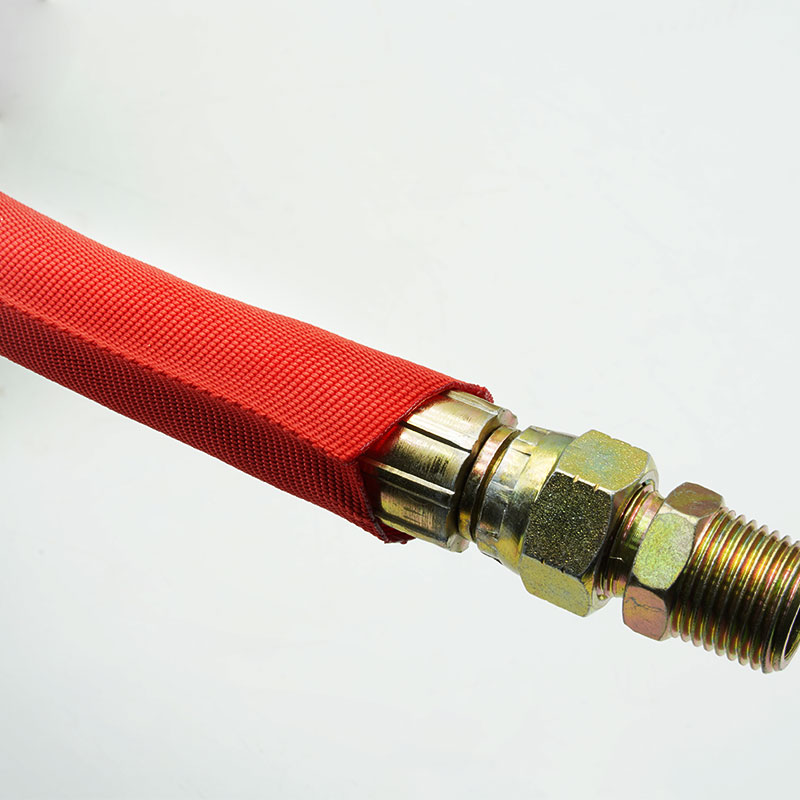

Rękaw przyjmuje standardową powierzchnię styku, która w przeciwnym razie oddziaływałaby bezpośrednio na osłonę węża hydraulicznego.
•Dodaj solidniejszą warstwę użytkową materiału tekstylnego
Nominalna grubość ścianki 1,0 mm zapewnia dodatkową warstwę materiału pomiędzy wężem a otaczającymi go elementami metalowymi, co zapewnia ogólną ochronę sprzętu.
•Stabilizacja tras, które poruszają się podczas operacji
Utrzymanie sąsiadujących ze sobą przewodów w określonej wiązce ogranicza przypadkowy kontakt podczas cyklu pracy cylindrów, ramion lub układu kierowniczego.
1.Nominalna grubość ścianki 1,0 mm
Oferuje grubszą ochronną warstwę tekstylną na trasach z częstym kontaktem mechanicznym.

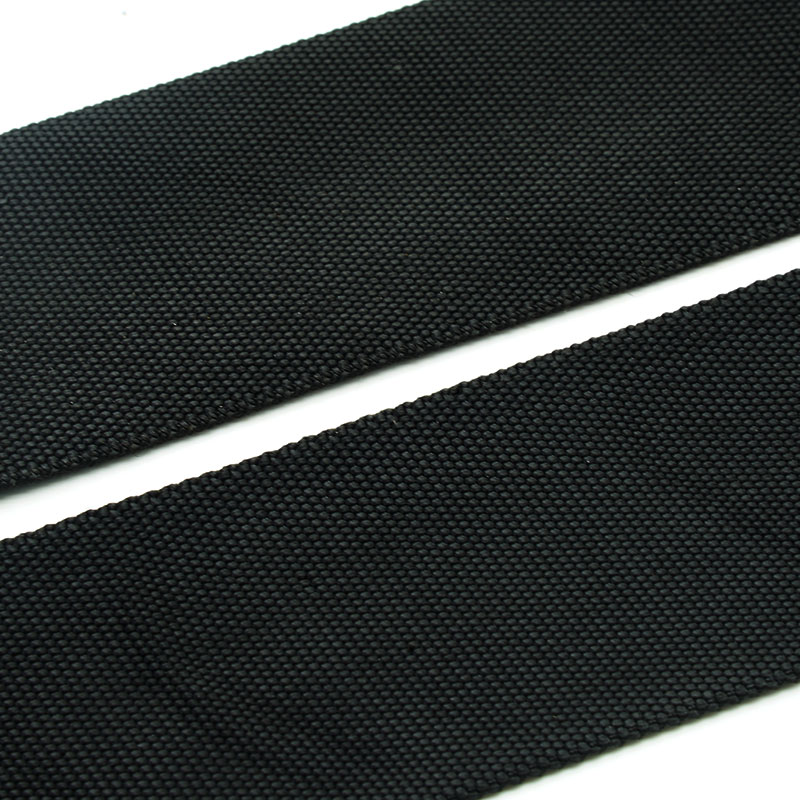

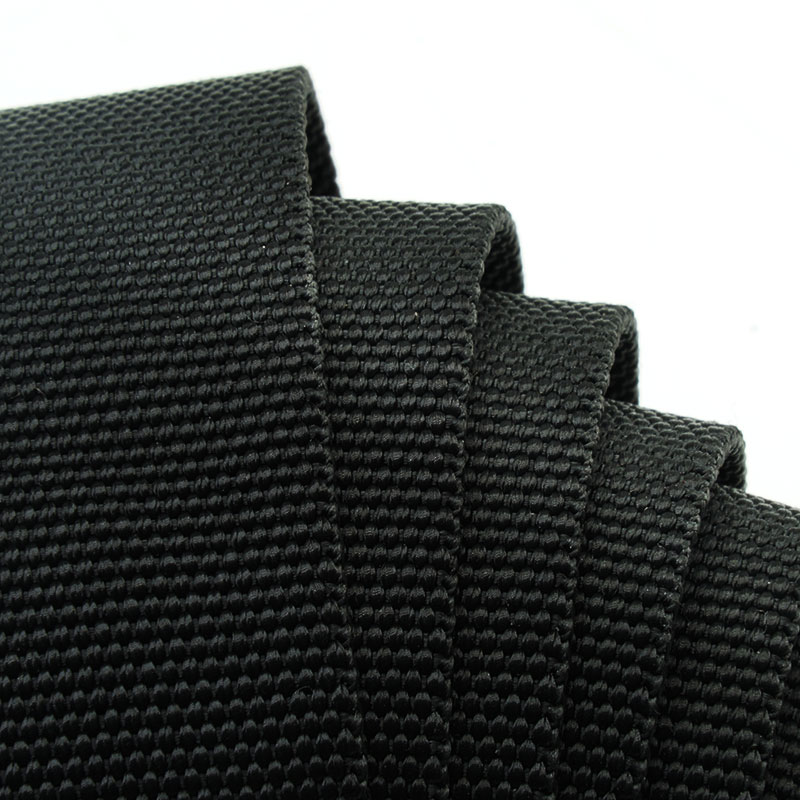

2.Trwała przędza nylonowa
Zapewnia elastyczną powierzchnię zewnętrzną, dostosowaną do normalnego ruchu maszyny i obsługi instalacji.
3. Pełne pokrycie obwodu

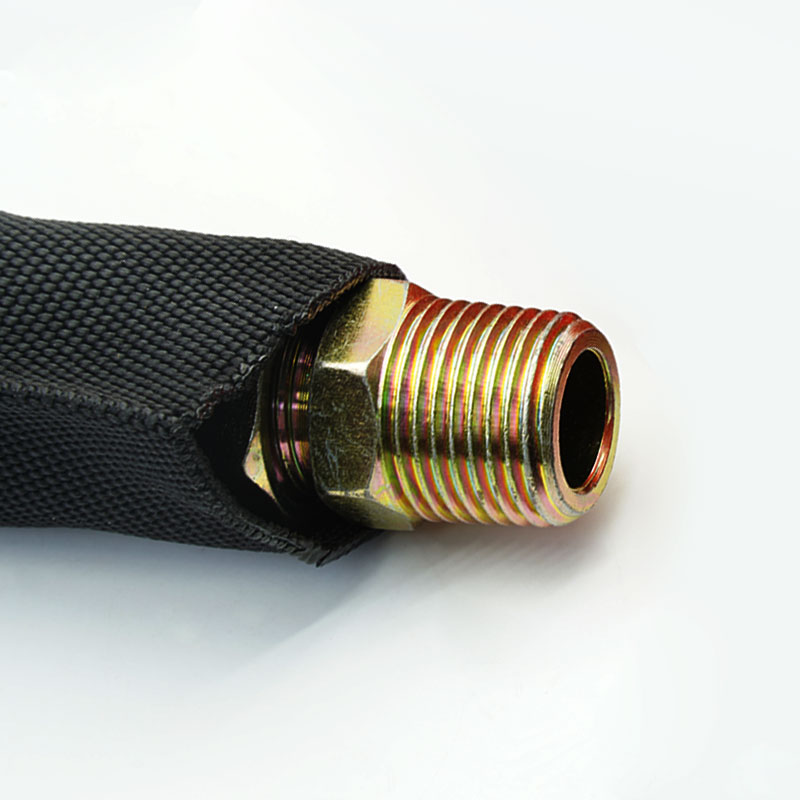

Otacza wąż lub wiązkę, dzięki czemu ochrona nie ogranicza się do jednej widocznej powierzchni styku.
4. Dopasowująca się konstrukcja rurowa
Podąża za zakrętami i zmienia kierunek trasy, jeśli średnica tulei jest dobrana prawidłowo.
5. Ograniczenie wiązki
Utrzymuje kompatybilne przewody hydrauliczne razem i zmniejsza luźne ruchy między sąsiadującymi wężami.
6.Opcje gotowe do produkcji

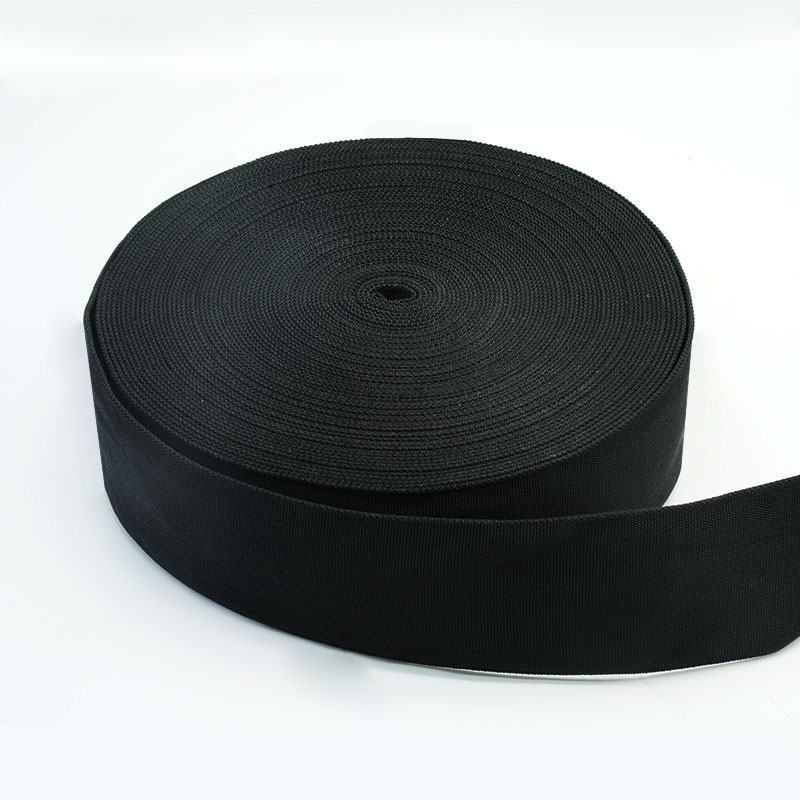

Mogą być dostarczane w rolkach lub przygotowywane jako powtarzalne kawałki o uzgodnionych oznaczeniach i opakowaniu.
| Tworzywo | Nylon wielowłóknowy |
| Temperatura pracy | -40°C do +125°C |
| Temperatura topnienia | 220±10°C |
| Łatwopalność | FMVSS 302 |
| MSHA Zgodność | Zapoznaj się z MSHA IC293/01 |
| Strzałowy Ropór | Zapoznaj się z normą ISO 3457 |
| Odporność na ścieranie | Zapoznaj się z normą ISO 6945 |
| Przeciwwyciekowy | Zgodny z normą SAE J343 |
| Odporny na promieniowanie UV | Zgodny z normą BS EN13758-1 |
| Kolor standardowy | Czarny |
| Narzędzie tnące | Gorący nóż |
Specyfikacje
Numer części | ID (mm) | Szerokość płaska (mm) | Ściana Grubość (mm) | Uszczelka Długość (m/szpula) |
| HPS-NY-S-010-BK-T10 | 10 | 20 | 1,0±0,1 | 50 |
| HPS-NY-S-014-BK-T10 | 14 | 25 | 1,0±0,1 | 50 |
| HPS-NY-S-017-BK-T10 | 17 | 30 | 1,0±0,1 | 50 |
| HPS-NY-S-020-BK-T10 | 20 | 35 | 1,0±0,1 | 50 |
| HPS-NY-S-023-BK-T10 | 23 | 39 | 1,0±0,1 | 50 |
| HPS-NY-S-025-BK-T10 | 25 | 42 | 1,0±0,1 | 50 |
| HPS-NY-S-027-BK-T10 | 27 | 46 | 1,0±0,1 | 50 |
| HPS-NY-S-031-BK-T10 | 31 | 52 | 1,0±0,1 | 50 |
| HPS-NY-S-033-BK-T10 | 33 | 55 | 1,0±0,1 | 50 |
| HPS-NY-S-036-BK-T10 | 36 | 60 | 1,0±0,1 | 50 |
| HPS-NY-S-040-BK-T10 | 40 | 66 | 1,0±0,1 | 50 |
HPS-NY-S-044-BK-T10
| 44 | 72 | 1,0±0,1 | 50 |
| HPS-NY-S-047-BK-T10 | 47 | 77 | 1,0±0,1 | 50 |
| HPS-NY-S-050-BK-T10 | 50 | 80 | 1,0±0,1 | 50 |
| HPS-NY-S-053-BK-T10 | 53 | 86 | 1,0±0,1 | 50 |
HPS-NY-S-056-BK-T10
| 56 | 91 | 1,0±0,1 | 50 |
HPS-NY-S-060-BK-T10
| 60 | 97 | 1,0±0,1 | 50 |
HPS-NY-S-062-BK-T10
| 62 | 100 | 1,0±0,1 | 50 |
HPS-NY-S-066-BK-T10
| 66 | 107 | 1,0±0,1 | 50 |
HPS-NY-S-073-BK-T10
| 73 | 118 | 1,0±0,1 | 50 |
HPS-NY-S-078-BK-T10
| 78 | 126 | 1,0±0,1 | 50 |
HPS-NY-S-085-BK-T10
| 85 | 137 | 1,0±0,1 | 50 |
HPS-NY-S-090-BK-T10
| 90 | 145 | 1,0±0,1 | 50 |
HPS-NY-S-093-BK-T10
| 93 | 149 | 1,0±0,1 | 50 |
HPS-NY-S-102-BK-T10
| 102 | 165 | 1,0±0,1 | 50 |
HPS-NY-S-106-BK-T10
| 106 | 170 | 1,0±0,1 | 50 |
HPS-NY-S-112-BK-T10
| 112 | 179 | 1,0±0,1 | 50 |
HPS-NY-S-127-BK-T10
| 127 | 206 | 1,0±0,1 | 50 |
Typowe zastosowania
Koparki, ładowarki i sprzęt dostępowy
Rozwiązuje problem tarcia węży wzdłuż wysięgników, ramion, konstrukcji podnoszących i połączeń przegubowych.
Wózki widłowe, dźwigi i maszyny do transportu materiałów
Zmniejsza bezpośredni kontakt wokół masztów, krążków, prowadnic i zatłoczonych przejść hydraulicznych.
Sprzęt rolniczy i leśny
Chroni osłony węży przed otarciami wywołanymi wibracjami w pobliżu ram, narzędzi i ruchomych połączeń.
Prasy hydrauliczne i maszyny fabryczne
Organizuje wiele linii i chroni je przed wspornikami, osłonami i pobliskimi komponentami maszyny.
Zmierz maksymalną średnicę zewnętrzną pojedynczego węża lub całego zestawu węży, wliczając w to złączki, zaciski i przejścia lokalne. Wybierz tuleję, która będzie się montować bez nadmiernego rozciągania, a jednocześnie będzie wystarczająco blisko, aby uniknąć zaczepiania lub niekontrolowanego ruchu. Sprawdź promień gięcia, częstotliwość zginania, punkty tarcia, temperaturę, płyny hydrauliczne, ekspozycję na warunki zewnętrzne oraz metodę mocowania każdego końca. W przypadku konieczności zastosowania zabezpieczenia przed rozpryskiwaniem, zabezpieczenia przed rozerwaniem lub ochrony personelu, należy podać odpowiednią metodę badania i warunki systemu; sama grubość nie wystarcza do określenia tych możliwości.
Dostępna personalizacja
• Średnica i dopasowanie wiązki - Wybierz odpowiednie rozmiary tulei na podstawie średnicy zewnętrznej pojedynczych węży lub wiązek węży.
• Długości cięcia i tolerancje - Dostosowywane długości cięcia i kontrola tolerancji w celu spełnienia wymagań konkretnych stref maszynowych, zestawów węży lub stanowisk montażowych.
• Kolor i identyfikacja - Standardowym kolorem jest kolor czarny; nadrukowane etykiety lub inne opcje identyfikacji mogą zostać ocenione na życzenie.
• Opakowanie - Dostępne w rolkach, torbach, zestawach i niestandardowych kartonach OEM.
• Weryfikacja przychodzącej przędzy - Przed rozpoczęciem produkcji sprawdzana jest tożsamość materiałów i uzgodnione wymagania zakupowe.
• Kontrola ścian i konstrukcji - Grubość nominalna i budowa tkaniny mierzone są zgodnie z zatwierdzonym planem kontroli.
•Przegląd rozmiarów i dopasowania - Końcową średnicę i próbkę należy porównać z potwierdzonymi wymiarami węża lub wiązki.
•Kontrola wykonania - Rękaw jest sprawdzany pod kątem uszkodzeń przędzy, zanieczyszczeń, nierównomiernego pokrycia i niedopuszczalnych otworów.
•Zgodność zamówienia - Długość, oznakowanie, wykończenie, ilość i opakowanie są sprawdzane pod kątem zgodności ze złożonym zamówieniem.
01. Jaka jest główna różnica pomiędzy wersjami 1,0 mm i 0,8 mm?
Opcja 1,0 mm zapewnia solidniejszą ściankę tekstylną na trasach wymagających większego pokrycia zewnętrznego. Ostateczny wybór powinien uwzględniać prześwit, ruch i rzeczywisty punkt ścierania.
02. Czy powinienem dobrać rozmiar tulei do średnicy otworu węża hydraulicznego?
Nie. Należy użyć zmierzonej średnicy zewnętrznej węża lub całego wiązki, wliczając w to największe przejście, przez które musi przechodzić tuleja.
03.Czy HPS-NY-S-T10 można stosować na trasach węży ruchomych?
Można to wziąć pod uwagę w przypadku tras ruchomych, gdy wspólnie analizowane są średnica, promień gięcia, częstotliwość wyginania, zakotwiczenie i powierzchnie styku.
04. Jakie informacje są potrzebne do złożenia zamówienia niestandardowego?
Podaj wymiary węży i złączek, ruch trasy, punkty styku, środowisko, długość, obróbkę końcową, oznakowanie, opakowanie i roczną ilość.
Poproś o próbkę lub wycenę
Prosimy o przesłanie informacji o średnicy zewnętrznej węża lub wiązki, warunkach prowadzenia, punktach ścierania, temperaturze, ekspozycji na ciecz, długości gotowego produktu oraz ilości zamówienia. MJ FLEX dokona oceny dopasowania i przygotuje próbkę lub wycenę węża HPS-NY-S-T10.
