Dlaczego warto wybrać GF-FH-SR?
•Chroń wrażliwe linie w pobliżu silnych upałów
Tworzy barierę termiczną wokół węży hydraulicznych, kabli i rur znajdujących się w pobliżu pieców, układów wydechowych i urządzeń do obróbki cieplnej.
•Radzenie sobie z więcej niż jednym zagrożeniem cieplnym
Konstrukcja produktu zapewnia ochronę przed różnymi zagrożeniami termicznymi, w tym promieniowaniem cieplnym, bezpośrednim działaniem płomieni i odpryskami stopionego metalu.
•Połącz izolację z elastycznością trasy
Elastyczna, tkana struktura z włókna szklanego dostosowuje się do zakrzywionych przewodów i kabli, natomiast zewnętrzna powłoka z gumy silikonowej dodatkowo zwiększa elastyczność, trwałość i odporność na działanie czynników środowiskowych.
• Pokrywa szeroki zakres średnic zespołów
Dostępne w średnicach wewnętrznych od 6 do 150 mm, zapewniają ochronę małych kabli, węży hydraulicznych oraz większych rur lub wiązek węży.

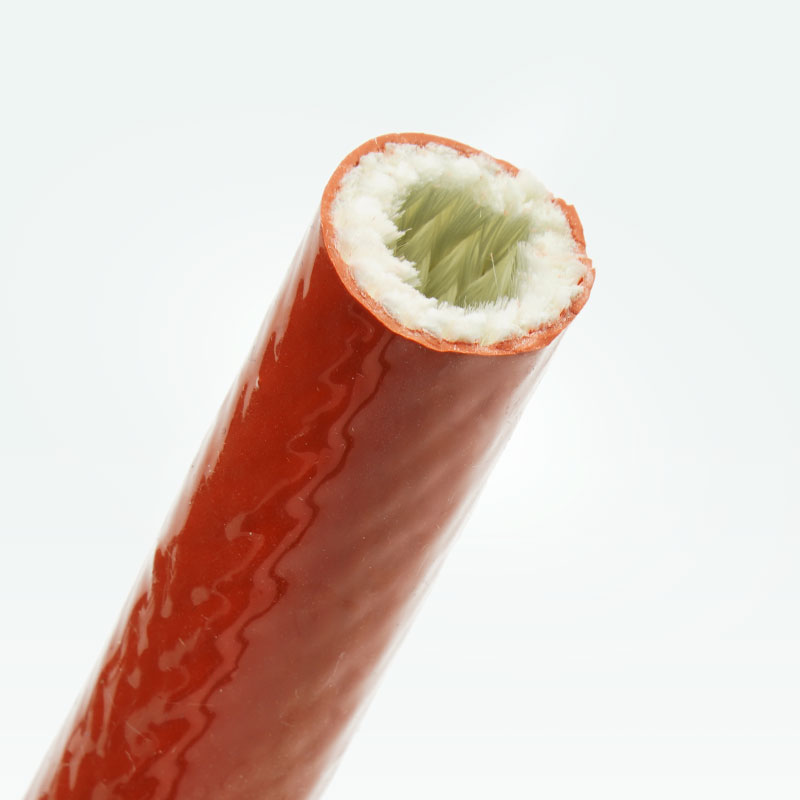

1.Podłoże z włókna szklanego E-Glass
Do izolacji w wysokich temperaturach zastosowano zbrojenie rurowe tkane, niezawierające alkaliów.
2.Powłoka silikonowa wysokotemperaturowa
Rękaw z włókna szklanego pokryty jest warstwą gumy silikonowej odporną na wysokie temperatury.
3.Szeroki zakres temperatur pracy
Zaprojektowane do ciągłej pracy w temperaturach od −50°C do +260°C, co umożliwia stosowanie w środowiskach przemysłowych o niskiej i wysokiej temperaturze.
4.Ochrona przed narażeniem na wysoką temperaturę
Zapewnia ochronę przed promieniowaniem cieplnym, płomieniem i rozpryskami stopionego metalu.
5.Elastyczna konstrukcja rurowa
Elastyczna konstrukcja rurowa dostosowuje się do typowych zagięć węży i kabli, zapewniając jednocześnie ciągłą, zewnętrzną powłokę ochronną.
| Tworzywo | E Włókno szklane + Guma silikonowa odporna na wysokie temperatury |
| Temperatura pracy | -50℃~+260℃, temperatura maksymalna do 3000°F (1650°C) |
| Napięcie nominalne | 7kV-25kV |
| Łatwopalność | VW-1 |
| Kolor standardowy | Czerwony (kolor można dostosować) |
| Orzecznictwo | Rohs,Reach |
| Narzędzie tnące | Nożycowy |
Specyfikacje
Numer części | Średnica wewnętrzna | Ściana Grubość (mm) | Uszczelka Długość (m/szpula) |
| mm | cal |
| GF-FH-SR-006-RD | 6 | 1/4" | 1,5 | 20 |
| GF-FH-SR-008-RD | 8 | 5/16" | 1.6 | 20 |
| GF-FH-SR-010-RD | 10 | 3/8" | 1.8 | 20 |
| GF-FH-SR-012-RD | 12 | 1/2" | 2.0 | 20 |
| GF-FH-SR-015-RD | 15 | 5/8" | 2.1 | 20 |
| GF-FH-SR-020-RD | 20 | 3/4" | 2.4 | 20 |
| GF-FH-SR-022-RD | 22 | 7/8" | 2,5 | 20 |
| GF-FH-SR-025-RD | 25 | 1" | 2.6 | 20 |
| GF-FH-SR-030-RD | 30 | 1-1/8" | 2.9 | 20 |
| GF-FH-SR-032-RD | 32 | 1-1/4" | 3.0 | 20 |
| GF-FH-SR-035-RD | 35 | 1-3/8" | 3.1 | 20 |
| GF-FH-SR-038-RD | 38 | 1-1/2" | 3.3 | 20 |
| GF-FH-SR-040-RD | 40 | 1-5/8" | 3.4 | 20 |
| GF-FH-SR-045-RD | 45 | 1-3/4" | 3.5 | 20 |
| GF-FH-SR-050-RD | 50 | 2" | 3.6 | 20 |
| GF-FH-SR-055-RD | 55 | 2-1/4" | 3.7 | 20 |
| GF-FH-SR-060-RD | 60 | 2-3/8" | 3.8 | 20 |
| GF-FH-SR-065-RD | 65 | 2-1/2" | 3.8 | 20 |
| GF-FH-SR-070-RD | 70 | 2-3/4" | 4.0 | 20 |
| GF-FH-SR-075-RD | 75 | 3" | 4.1 | 10 |
| GF-FH-SR-080-RD | 80 | 3-1/8" | 4.2 | 10 |
| GF-FH-SR-085-RD | 85 | 3-1/4" | 4.3 | 10 |
| GF-FH-SR-090-RD | 90 | 3-1/2" | 4.4 | 10 |
| GF-FH-SR-095-RD | 95 | 3-3/4" | 4.5 | 10 |
| GF-FH-SR-100-RD | 100 | 4" | 4.6 | 10 |
| GF-FH-SR-110-RD | 110 | 4-3/8" | 5.0 | 10 |
| GF-FH-SR-120-RD | 120 | 4-3/4" | 5.2 | 10 |
| GF-FH-SR-130-RD | 130 | 5-1/8" | 5.5 | 10 |
| GF-FH-SR-150-RD | 150 | 6" | 6.0 | 10 |
Typowe zastosowania
Huty i odlewnie stali
Pomaga chronić węże, kable i rury przed promieniowaniem cieplnym i rozpryskami stopionego metalu w pobliżu miejsc odlewania i obróbki metali.
Sprzęt hydrauliczny w pobliżu pieców
Zmniejsza bezpośrednie działanie ciepła, które może powodować twardnienie, pękanie lub przedwczesne starzenie się osłon przewodów hydraulicznych.
Komórki spawalnicze i do pracy na gorąco
Chroni przewody serwisowe przed sporadycznymi iskrami, ciepłem i pobliskimi źródłami ognia w przypadku, gdy nie można poprowadzić ich dalej.
Strefy silnika i układu wydechowego
Zapewnia warstwę izolacyjną wokół przewodów biegnących w pobliżu gorących kolektorów, elementów układu wydechowego lub silników przemysłowych.
Zmierz największą średnicę zewnętrzną wzdłuż chronionego zespołu, uwzględniając połączenia, zaciski i lokalne powiększenia. Wybierz średnicę wewnętrzną, która umożliwi montaż bez ściskania węża lub pozostawiania niepotrzebnie luźnej tulei.
Zmapuj źródło ciepła, odległość, orientację, czas ekspozycji oraz określ, czy zagrożenie stanowi promieniowanie cieplne, bezpośredni płomień czy rozprysk stopionego materiału. Sprawdź zagięcia i ruch w całym cyklu pracy urządzenia. Określ, w jaki sposób końcówki tulei będą zabezpieczone i chronione przed strzępieniem lub przedostawaniem się zanieczyszczeń.
Dostępna personalizacja
•Średnica i grubość ścianki-Dostępny jest szereg standardowych średnic wewnętrznych, przy czym możliwe jest wykonanie niestandardowych rozmiarów i grubości ścianek, zgodnie z wymaganiami projektu.
•Opcje kolorów -Aby spełnić preferencje klienta i wymagania projektu, dostępnych jest wiele opcji kolorystycznych.
•Przygotowanie długości i pakowania -Dostępne są długości niestandardowe, a cięcie i dostawa odbywają się zgodnie z potwierdzonymi specyfikacjami.
•Identyfikacja i pakowanie - Dostępne są etykiety produktów, identyfikacja partii i niestandardowe opakowania, które spełniają wymagania dotyczące identyfikacji i dostawywymagania.
Rękaw ognioodporny z włókna szklanego powlekany silikonem GF-FH-SR posiada raporty z testów UL 1441 oraz odpowiednią dokumentację zgodności z dyrektywami RoHS i REACH. Dokumenty te stanowią potwierdzenie odpowiednich wymagań materiałowych i bezpieczeństwa produktu.
Jakość produktu jest kontrolowana poprzez weryfikację surowców, kontrolę powłok, kontrolę wymiarów i monitorowanie procesu produkcyjnego w celu zapewnienia spójnej konstrukcji i niezawodnej ochrony termicznej.
•Weryfikacja surowców -Podłoże z włókna szklanego, materiały powłok silikonowych i odpowiednie rejestry materiałów są sprawdzane pod kątem zgodności z potwierdzonymi specyfikacjami produktu.
•Kontrola wymiarowa -Średnicę wewnętrzną, grubość ścianki i długość końcową sprawdza się przy użyciu określonych metod w celu potwierdzenia zgodności z obowiązującymi tolerancjami wymiarowymi.
• Kontrola wizualna i wykonania -Produkty są sprawdzane pod kątem pęknięć, uszkodzeń powłoki, zanieczyszczeń, nierównej konstrukcji i innych wad, które mogą mieć wpływ na ich wygląd lub przydatność do użytku.
• Ostateczna inspekcja i zwolnienie -Przed wysyłką sprawdzane są specyfikacje produktu, kolor, ilość, opakowanie i etykiety, aby mieć pewność, że są one zgodne z wymaganiami potwierdzonego zamówienia.
01. Do czego służy rękaw ognioodporny z włókna szklanego pokryty silikonem?
Osłona przeciwpożarowa z włókna szklanego pokryta silikonem chroni węże hydrauliczne, kable i rury pracujące w pobliżu źródeł wysokiej temperatury. Pomaga zmniejszyć wpływ promieniowania cieplnego, płomienia i rozprysków stopionego metalu.
02. Jaka jest ciągła temperatura pracy GF-FH-SR?
Określony zakres ciągłej temperatury pracy wynosi od −50°C do +260°C. Maksymalne narażenie na temperaturę różni się od temperatury ciągłej pracy i nie należy go interpretować jako wartości znamionowej ciągłej pracy.
03. Jak wybrać właściwą średnicę tulei ognioodpornej?
Zmierz maksymalną średnicę zewnętrzną węża, kabla, rury lub całego zestawu, łącznie z osprzętem i powiększonymi odcinkami. Uwzględnij zagięcia i luzy montażowe oraz wybierz średnicę wewnętrzną, która umożliwi montaż bez nadmiernego luzu lub ograniczeń ruchu.
04. Jak należy przeprowadzać inspekcje i konserwować GF-FH-SR?
Okresowo, zgodnie z planem konserwacji urządzenia, należy sprawdzać tuleję pod kątem pęknięć powłoki, uszkodzeń, zużycia, zanieczyszczeń lub luźnych końcówek. W przypadku stwierdzenia znacznych uszkodzeń należy ponownie ocenić jej przydatność do warunków termicznych pracy i w razie potrzeby wymienić.
Poproś o próbkę lub wycenę
Prosimy o przesłanie średnicy zewnętrznej zespołu chronionego, wymiarów złączy, wymaganej długości tulei, temperatury źródła ciepła, odległości od źródła, przewidywanego czasu ekspozycji, ryzyka pożaru lub zachlapania, ruchu, sposobu mocowania na końcach, koloru i ilości. Firma MJ FLEX może dokonać przeglądu modelu GF-FH-SR, dostarczyć odpowiednią dokumentację techniczną oraz zlecić wykonanie próbki lub wycenę.
