EN45545 Ognioodporna, rozciągliwa, pleciona siatka kablowa z PET

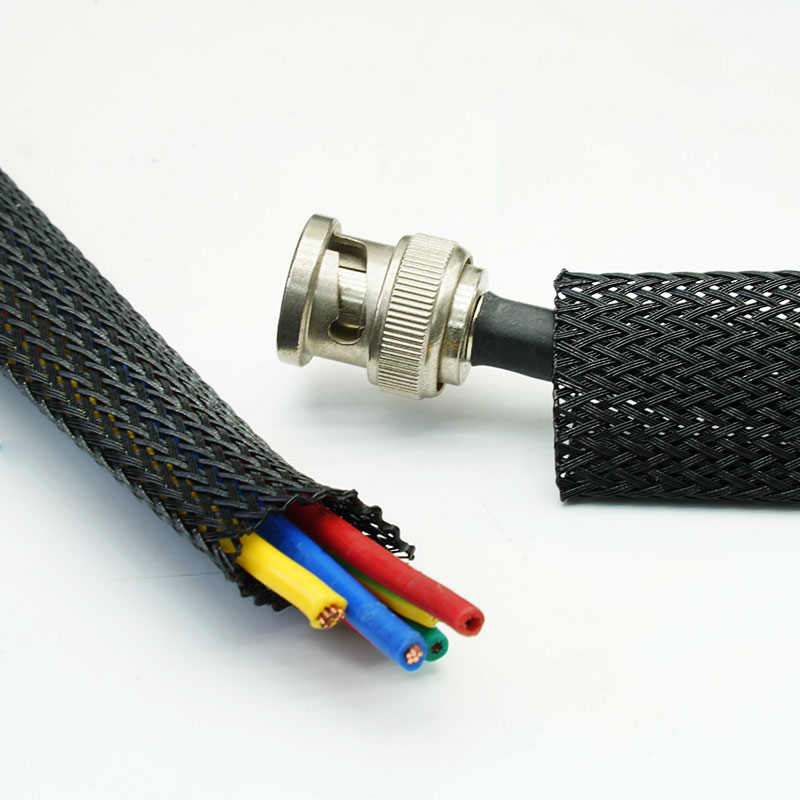

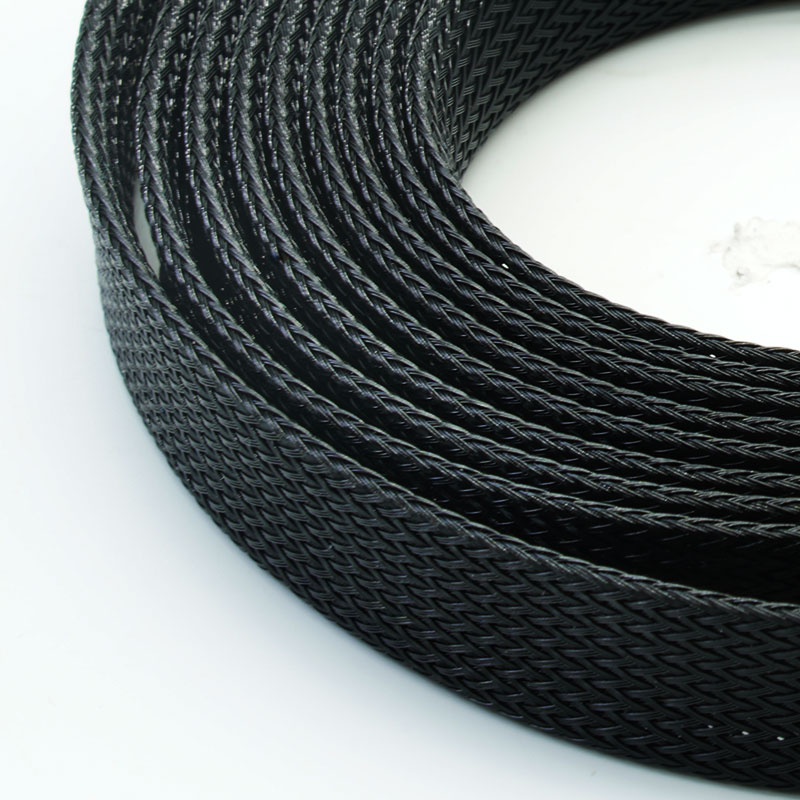

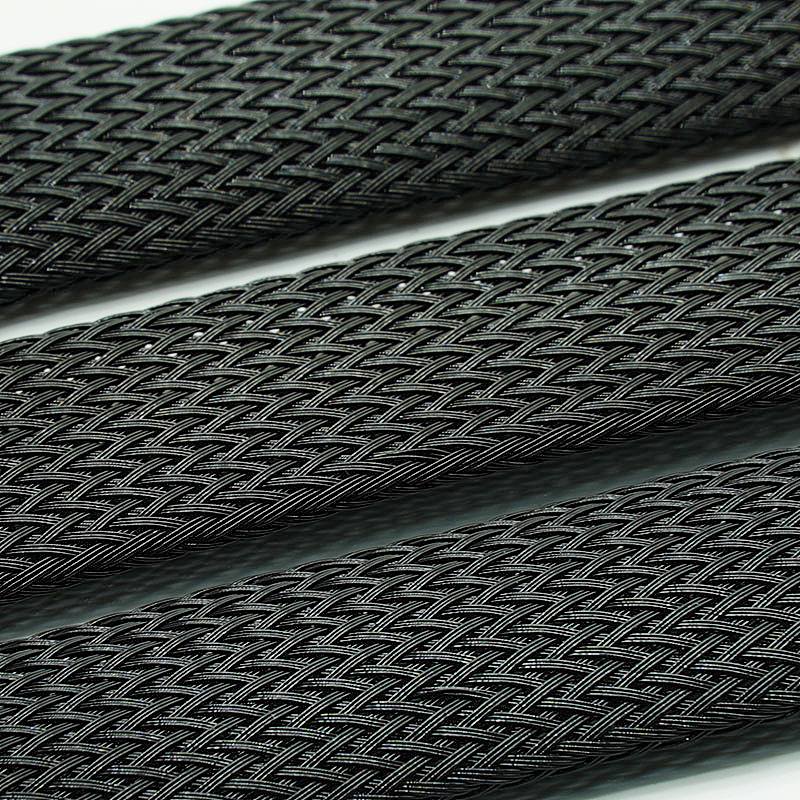

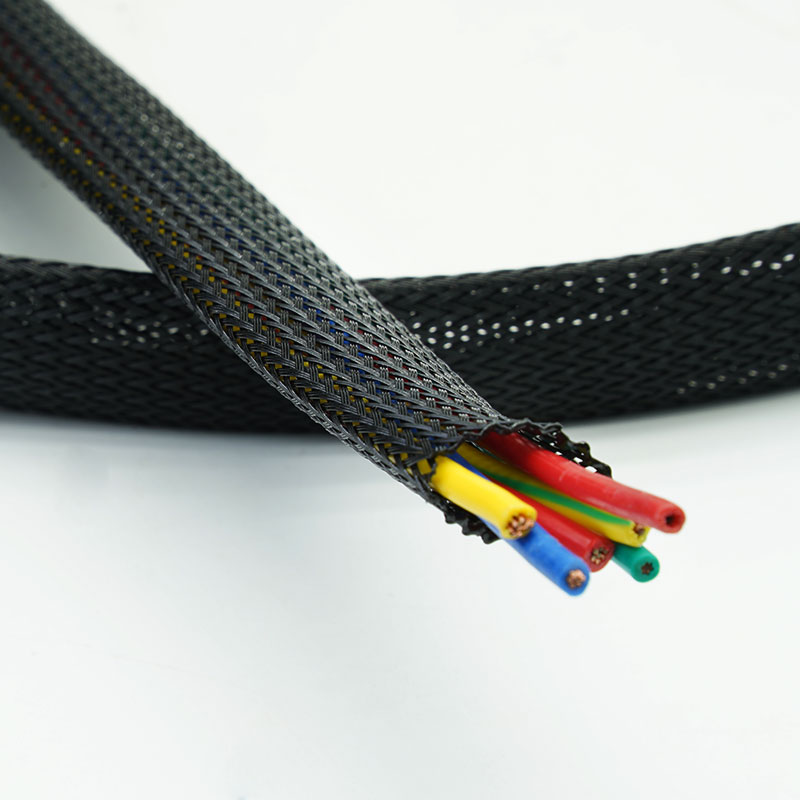

MJ FLEX BRS-PET-FR-EN45545 to trudnopalna, rozciągliwa osłona z tworzywa PET, opracowana do okablowania kolejowego i pokładowego sprzętu elektrycznego. Opisywana konstrukcja spełnia normy EN 45545-2 R22 i R23 na poziomie zagrożenia HL3, a jej otwarty oplot rozszerza się wokół złączy i chroni wiązki kablowe przed typowym ścieraniem. Zgłoszony zasięg musi być dopasowany do zamówionego rozmiaru i konstrukcji.

  • Tworzywo :

    PET Monofilament

  • Temperatura pracy :

    -40℃~ +150℃

  • Temperatura topnienia :

    240+(-)10℃

  • Łatwopalność :

    EN 45545-2 R22/R23 HL3

  • Kolor standardowy :

    Black

  • Orzecznictwo :

    RoHS, REACH, halogen free and applicable EN 45545-2 report

  • Minimalne zamówienie :

    1 Spool

  • Dlaczego warto wybrać BRS-PET-FR-HL3?

    • Spełnienie wymagań przeciwpożarowych dotyczących kolei

    Obsługuje projekty określające normy EN 45545-2 R22 i R23 HL3 dla danej konstrukcji.

    • Chroń zakończone wiązki przewodów

    Rozszerzalny oplot przechodzi przez złącza bez konieczności stosowania rozdzielającej tulei.

    • Zmniejsz niepewność dotyczącą zatwierdzania

    Przed potwierdzeniem zamówienia możliwe jest dopasowanie dokumentów testowych do proponowanej konstrukcji.

    • Połączenie zgodności i ochrony kabli

    Zapewnia odporność na płomienie, ochronę przed ścieraniem i uporządkowane prowadzenie przewodów w jednym lekkim pokrowcu.



    Główne cechy

    1. EN 45545-2 R22 i R23 HL3
    Referencyjna konstrukcja spełnia rygorystyczne wymagania dotyczące poziomu zagrożenia w transporcie kolejowym.
    2. Monofilament PET trudnopalny
    Łączy kontrolowane zachowanie płomienia z praktyczną ochroną uprzęży.
    3. Przejście złącza rozszerzalnego
    Dostosowuje się do zacisków i zmieniających się średnic wiązek.
    4. Otwarty oplot odporny na ścieranie
    Pomaga zmniejszyć zużycie kurtek w szafkach, pojazdach i modułach sprzętowych.
    5. Elastyczne i lekkie pokrycie
    Trasy omijające zakręty bez stosowania sztywnych przewodów.
    6. Możliwość cięcia gorącym nożem
    Umożliwia uszczelnienie końców, co przekłada się na czystszy montaż.
    7. Wsparcie dokumentacji
    Dostępne są do wglądu stosowne raporty i deklaracje materiałowe.



    Dane techniczne

    TworzywoMonofilament PET trudnopalny
    BudowaRozszerzalny warkocz
    Temperatura pracy-40°C do +150°C
    Temperatura topnienia240±10°C
    ŁatwopalnośćEN 45545-2 R22/R23 HL3
    Odporność na ścieranieŚredni
    Grubość ścianki0,65 ± 0,05 mm
    Kolor standardowyCzarny; inne kolory dostępne na zamówienie
    OrzecznictwoRoHS, REACH, bezhalogenowy i zgodny z normą EN 45545-2 raport
    Bez halogenuTak
    Odporny na promieniowanie UVTak
    Narzędzie tnąceGorący nóż

    Specyfikacje
    Numer części
    Szerokość (szer.)
    Rozszerzony zakres (mm)
    Ściana
    Grubość
    (mm)
    Uszczelka
    Długość
    (m/szpula)
    Cal
    mm
    Min.(I)
    Maks.(O)
    BRS-PET-003-BK-FR-HL3
    1/8”
    		316
    0,65±0,05
    		1000
    BRS-PET-006-BK-FR-HL3
    1/4”
    		639
    0,65±0,05
    		500
    BRS-PET-008-BK-FR-HL3
    5/16”
    		8512
    0,65±0,05
    		350
    BRS-PET-010-BK-FR-HL3
    3/8”
    		10717
    0,65±0,05
    		350
    BRS-PET-012-BK-FR-HL3
    1/2”
    		12820
    0,65±0,05
    		350
    BRS-PET-016-BK-FR-HL3
    5/8”
    		161027
    0,65±0,05
    		250
    BRS-PET-018-BK-FR-HL3
    11/16"
    		181229
    0,65±0,05
    		250
    BRS-PET-020-BK-FR-HL3
    3/4”
    		201432
    0,65±0,05
    		200
    BRS-PET-025-BK-FR-HL3
    1”
    		251835
    0,65±0,05
    		200
    BRS-PET-032-BK-FR-HL3
    1-1/4”
    		322050
    0,65±0,05
    		150
    BRS-PET-038-BK-FR-HL3
    1-1/2”
    		383060
    0,65±0,05
    		100
    BRS-PET-045-BK-FR-HL3
    1-3/4”
    		453575
    0,65±0,05
    		100
    BRS-PET-050-BK-FR-HL3
    2”
    		504080
    0,65±0,05
    		100
    BRS-PET-064-BK-FR-HL3
    2-1/2”
    		6445105
    0,65±0,05
    		50
    BRS-PET-076-BK-FR-HL3
    3”
    		7664120
    0,65±0,05
    		50
    BRS-PET-100-BK-FR-HL3
    4”
    		10080150
    0,65±0,05
    		50
    ● Uwaga: Rozszerzony zakres oznacza możliwości geometryczne, a nie preferowany punkt pracy ciągłej. Wybór rozszerzenia bliskiego maksymalnemu zwiększa rozwarcie oplotu, zmniejsza zasięg powierzchni i skraca długość instalacji.

    Typowe zastosowania
    Wnętrza taboru kolejowego
    Chroni okablowanie w strefie pasażerskiej, spełniając jednocześnie określone wymagania przeciwpożarowe dotyczące kolei.
    Kabiny maszynistów i panele sterowania
    Organizuje okablowanie sygnałowe i sterujące w ograniczonych przestrzeniach elektrycznych.
    Systemy drzwi, oświetlenia i HVAC
    Zmniejsza ścieranie przewodów ruchomych lub sprawnych, przebiegających przez urządzenia pokładowe.
    Szafy elektryczne kolejowe
    Rozdziela i zabezpiecza wiązki kabli zasilających, komunikacyjnych i pomocniczych.
    Sprzęt infrastruktury kolejowej
    Zapewnia ochronę kabli w urządzeniach przytorowych lub stacyjnych, gdy specyfikacja projektu wymaga przeprowadzenia odpowiedniego testu.



    Jak wybrać

    Potwierdź wymagany zestaw wymagań, poziom zagrożenia, średnicę wiązki, największe złącze, temperaturę pracy i miejsce instalacji. Norma EN 45545-2 nie jest zamienna z normami VW-1, UL 94 V-0, ECE R118 ani FMVSS 302. Przed zatwierdzeniem projektu należy poprosić o raport zgodności.



    Dostępna personalizacja

    • Średnica i rozszerzenie - Dopasowany do wiązki kablowej i przepustu złącza.

    • Cięcie długości - Elementy cięte gorącym nożem z ustaloną tolerancją.

    • Identyfikacja - Etykiety referencyjne projektu, partii i raportu.

    • Opakowanie - Niestandardowa długość rolki, kartony i marki własne.



    Testowanie i zgodność

    Opisywana konstrukcja spełnia wymagania normy EN 45545-2 R22 i R23 na poziomie HL3. Niniejsze oświadczenie dotyczy wyłącznie testowanego materiału i konstrukcji; nie stanowi ono certyfikacji całej wiązki przewodów ani pojazdu. W stosownych przypadkach może zostać dostarczona dokumentacja dotycząca dyrektyw RoHS, REACH i braku halogenów.

    Zapewnienie jakości

    • Kontrolowany surowiec FR - Przed użyciem weryfikowany jest zatwierdzony, trudnopalny PET.

    • Kontrola oplotu - Monitorowana jest średnica, zasięg i zerwane włókna.

    • Śledzenie - Materiały i partie produkcyjne są przechowywane w celu śledzenia zamówienia.

    • Weryfikacja dokumentów - Sprawozdania i oświadczenia sprawdzane są pod kątem zgodności z dostarczoną konstrukcją.



    Zapewnienie jakości i dostaw

    Dostawy seryjne można kontrolować poprzez zatwierdzone numery części, identyfikację partii, kontrolę wymiarów, etykietowanie szpul, przechowywanie dokumentacji produkcyjnej oraz powiadomienie o uzgodnionych zmianach. Przed wdrożeniem należy zweryfikować skład materiału, filament, konstrukcję oplotu, kolor, krytyczne zmiany procesu lub miejsca produkcji, jeśli mogą one wpłynąć na zatwierdzone dowody kolejowe.

    Często zadawane pytania

    01. Czy każdy rozmiar spełnia HL3?
    Zakres raportu musi zostać potwierdzony dla żądanego rozmiaru i konstrukcji.
    02. Czy EN 45545 jest tym samym co VW-1?
    Nie. Stosują inne metody testowania i kryteria akceptacji.
    03. Czy można go przepuścić przez złącza?
    Tak, w przewidzianym zakresie rozszerzalności.
    04. Czy raporty są dostępne?
    Odpowiednie raporty mogą zostać dostarczone po zatwierdzeniu budowy.



    Poproś o próbkę lub wycenę

    Podaj średnicę wiązki, największe złącze, środowisko pracy, wymagany standard testowy, potrzeby dotyczące cięcia lub pakowania oraz szacunkową ilość. MJ FLEX zaleci odpowiednią konstrukcję i zorganizuje próbkę lub wycenę.
