Dlaczego warto wybrać krosno tkackie STW-PES?
1. Zapewnij miękkie, całkowicie poliestrowe pokrycie
Tkanina tekstylna tworzy równomierną powierzchnię styku wokół kabli.

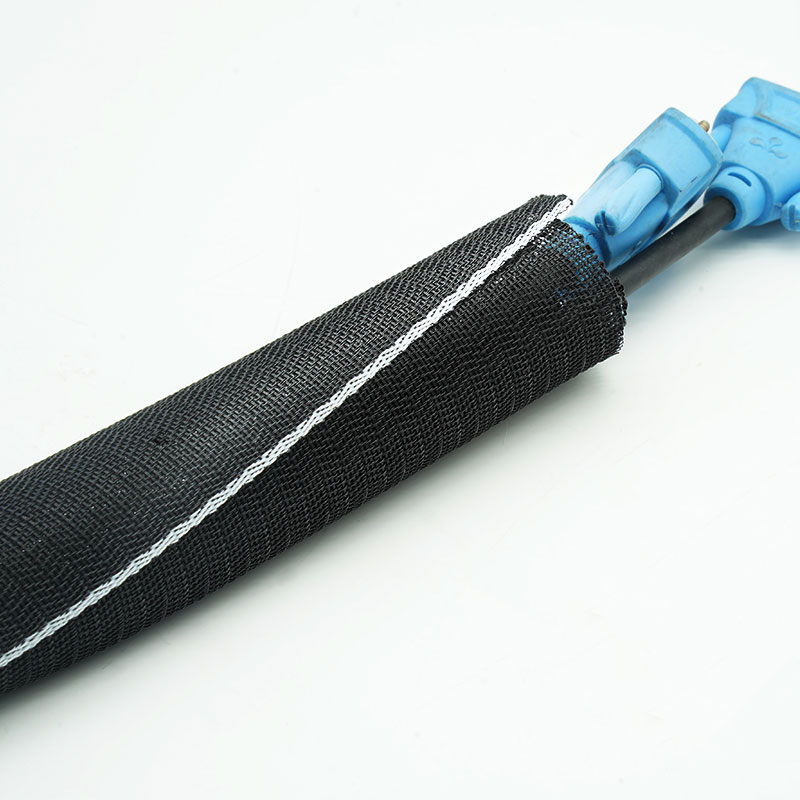

2. Modernizacja istniejących uprzęży
Montaż profilu rozdzielonego odbywa się bez konieczności demontażu łączników.
3. Zorganizuj mieszane wiązki kablowe
Elastyczna osłona zawiera nieregularne druty i gałęzie.
4. Utrzymuj prostotę konserwacji
Rękaw można ponownie otworzyć w celu przeprowadzenia inspekcji i wymiany kabla.

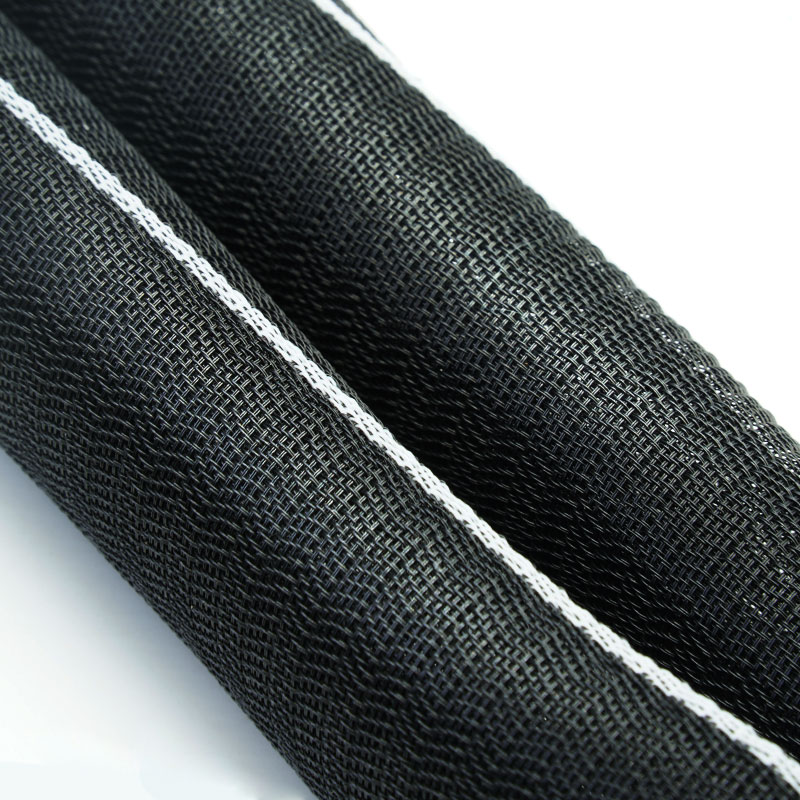

1. Konstrukcja z przędzy w całości poliestrowej
Zapewnia lekką ochronę tekstylną.

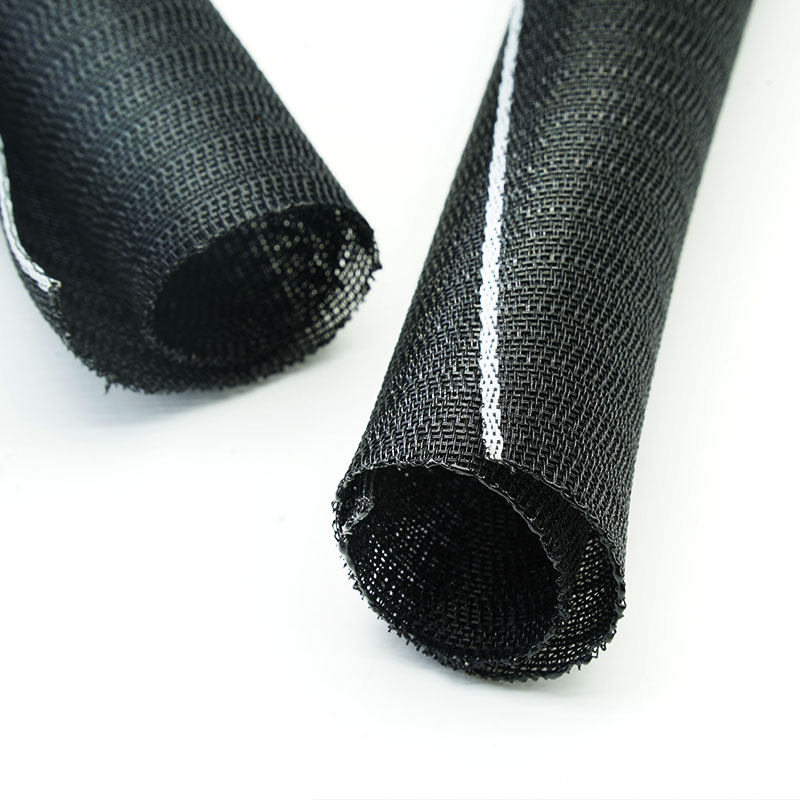

2. Konstrukcja owijki tkanej podzielonej
Montaż z boku.
3. Miękka powierzchnia styku
Chroni osłony kabli i pobliskie panele.
4. Elastyczne prowadzenie kabli
Podąża za zakrętami i zmianami wiązek.
5. Dostępne oddziały
Umożliwia lokalne wyjścia kablowe.
6. Uniwersalna ochrona przed ścieraniem
Zmniejsza ryzyko rutynowego tarcia i zadrapań.
7. Dostawa OEM na zamówienie
Można sprawdzić rozmiary, długości, kolory i opakowanie.
| Tworzywo | Poliester |
| Budowa | Tkany krosno rozdzielone |
| Zachodzić na siebie | ≥35% |
| Temperatura pracy | -40°C do +125°C |
| Temperatura topnienia | 240±10°C |
| Łatwopalność | DIN5510 |
| Kolor standardowy | Czarny z białym paskiem identyfikacyjnym |
| Zgodny z RoHS | Tak |
| Zasięg zgodny | Tak |
| Bez halogenu | Tak |
| Odporny na promieniowanie UV | Tak |
| Narzędzie tnące | Ostrze lub gorący nóż |
| Dostarczać | Rolki lub cięte długości |
Specyfikacje
Numer części | ID (mm) | Szerokość rozłożenia
(mm) | Zakres średnicy wiązki (mm) | Uszczelka Długość (m/szpula) |
Min | Maksym |
STW-PES-005-BK | 5 | 25±4 | 4 | 6 | 100 |
STW-PES-008-BK | 8 | 40±4 | 6 | 9 | 100 |
STW-PES-010-BK | 10 | 45±4 | 8 | 11 | 100 |
STW-PES-013-BK | 13 | 65±5 | 12 | 15 | 50 |
STW-PES-016-BK | 16 | 77±5 | 15 | 18 | 100 |
STW-PES-019-BK | 19 | 97±5 | 18 | 22 | 100 |
| | | 23 | 26 | 50 |
| | | 28 | 30 | 50 |
| | | 29 | 34 | 25 |
| | | 35 | 40 | 25 |
| | | 48 | 52 | 25 |
● Uwaga: Wybierz rozmiar zgodnie z rzeczywistą średnicą wiązki i upewnij się, że po instalacji nakładanie wynosi co najmniej 35%.
Typowe zastosowania
Wnętrza samochodowe
Organizuje okablowanie za deską rozdzielczą, siedzeniami i elementami wykończenia.
Maszyny przemysłowe
Chroni kable sterujące wokół ram i paneli.
Szafy elektryczne
Zawiera przewody, zapewniając jednocześnie dostęp do rozwiązywania problemów.
Urządzenia
Chroni wewnętrzne przewody przed kontaktem z obudową.
Sprzęt biurowy i elektroniczny
Tworzy czystą i łatwą w obsłudze wiązkę kabli.
Zmierz zasięg wiązki i uwzględnij odgałęzienia i złącza. Wybierz odpowiedni nakład, aby zapewnić bezpieczne pokrycie na zagięciach. Spełnij wymagania dotyczące ścierania, ruchu, temperatury, płynów i wyglądu. Wybierz dedykowany gatunek FR, wysokotemperaturowy lub UV, jeśli te właściwości są wymagane.
Dostępna personalizacja
Średnica i zakładka - dopasowane do wiązki kablowej.
Gęstość splotu - dostosowana do zasięgu i odczuć dotykowych.
Cięcie długości i końcówek - Przygotowane kawałki o uzgodnionym wykończeniu.
Kolor i opakowanie - dostępne są etykiety projektowe, torby i kartony OEM.
Standard STW-PES to uniwersalny poliestrowy rękaw tekstylny. Nie należy przypisywać parametrów odporności na płomienie, promieniowanie UV, wysokie temperatury ani hałasu bez danych potwierdzających. W przypadku potwierdzonych materiałów mogą zostać dostarczone stosowne dokumenty dotyczące RoHS, REACH i halogenów.
Kontrola przędzy poliestrowej - weryfikowany jest materiał i kolor.
Kontrola jakości tkaniny - sprawdzane jest pokrycie, krawędzie i zanieczyszczenia.
Weryfikacja wymiarów - potwierdzono rozmiar, nakładanie się i długość.
Wersja ostateczna – sprawdzane są etykiety, ilość i opakowanie.
01. Czy STW-PES to to samo co wersja 175 C?
Nie. STW-PET-HT należy stosować, gdy wymagana jest zatwierdzona konstrukcja wysokotemperaturowa.

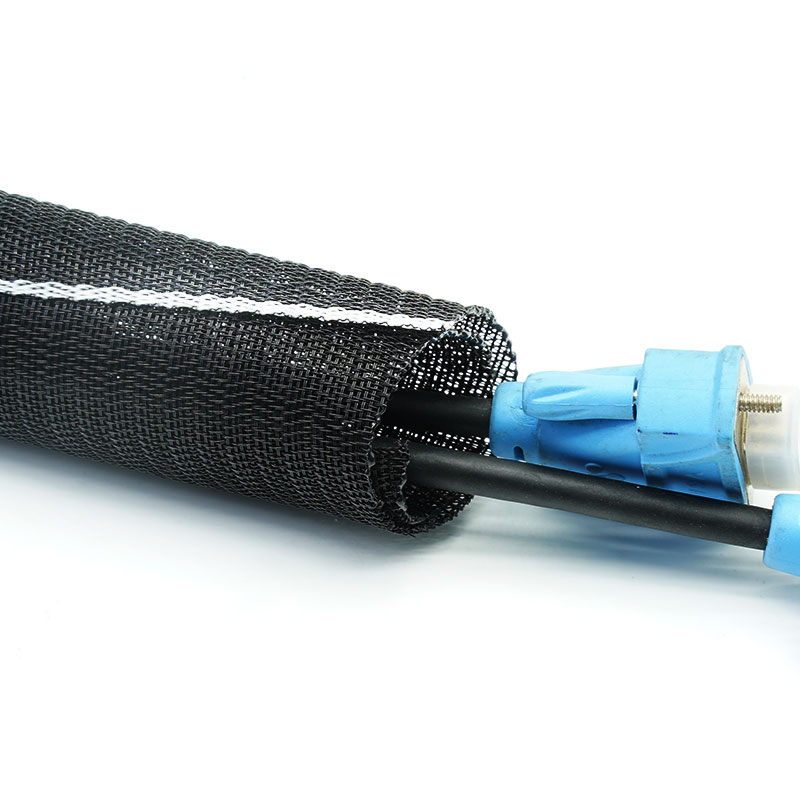

02. Czy można go zainstalować na złączach?
Tak. Osłonę rozdzielającą montuje się z boku.
03. Czy można zamówić kolory niestandardowe?
Tak, w zależności od dostępności przędzy i minimalnego zamówienia.
Poproś o próbkę lub wycenę
Prosimy o przesłanie zakresu pakietów, środowiska instalacji, wymaganej wydajności, długości cięcia i ilości. MJ FLEX zaproponuje odpowiednią konstrukcję i zorganizuje próbkę lub wycenę.
