Dlaczego warto wybrać rozszerzalną koszulkę BRS-PPS PPS?
• Chroń kable przed długotrwałym działaniem ciepła
PPS zachowuje przydatne właściwości mechaniczne, podczas gdy standardowy PET lub nylon mogą utracić stabilność.
• Obsługa agresywnych płynów przemysłowych
Polimer ten charakteryzuje się szeroką odpornością na wiele paliw, olejów, rozpuszczalników i chemikaliów procesowych.
• Utrzymuj zwarte prowadzenie uprzęży
Rozszerzalny oplot dostosowuje się do zagięć i zmian średnicy bez konieczności stosowania sztywnego przewodu.
• Równowaga wydajności i kosztów
PPS jest praktycznym wyborem pośrednim w sytuacjach, gdy PET jest niewystarczający, a PEEK nie jest wymagany.

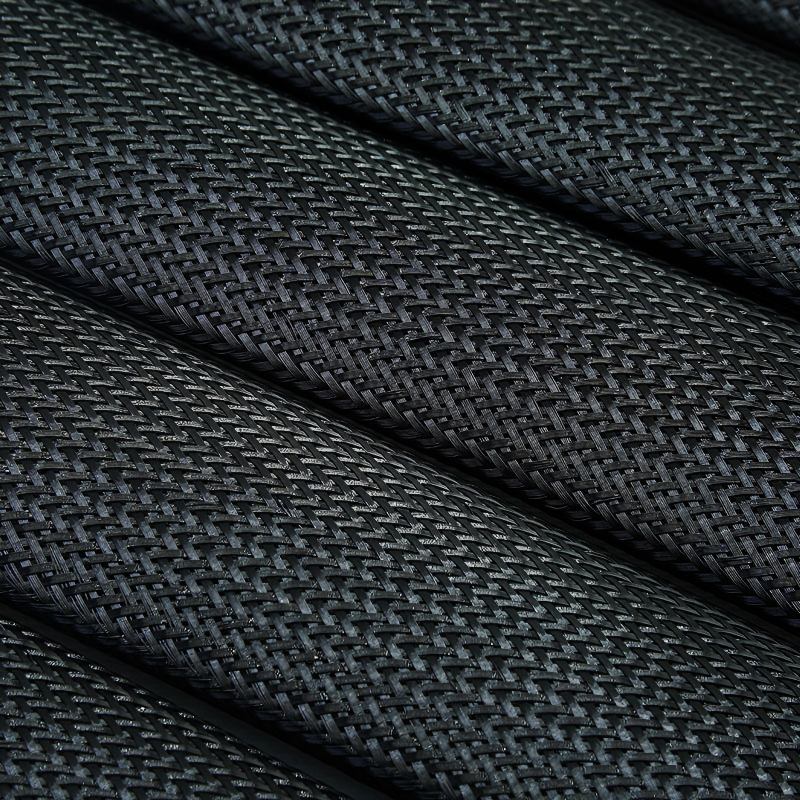

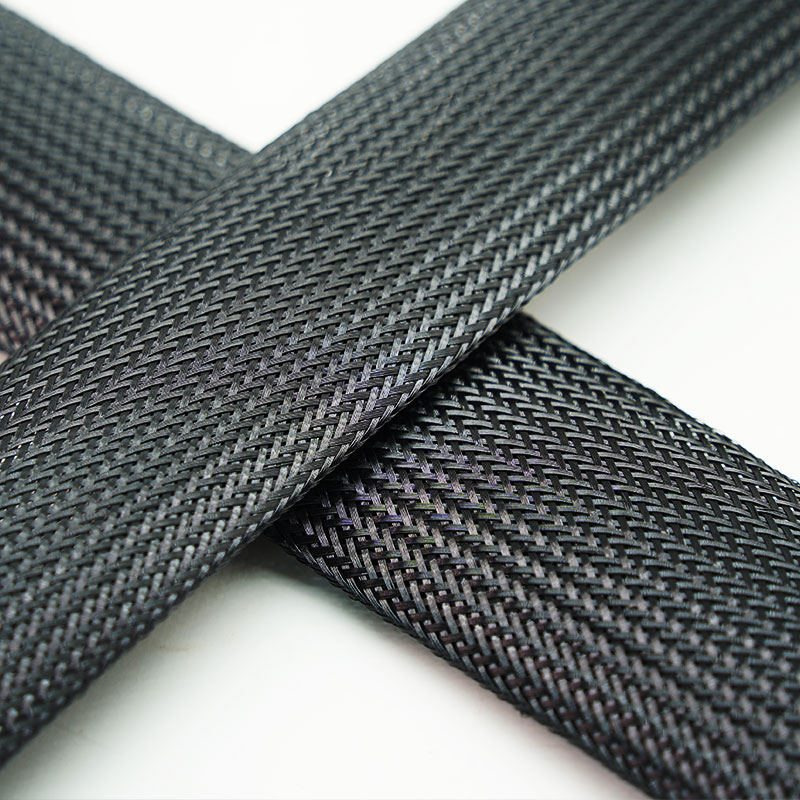

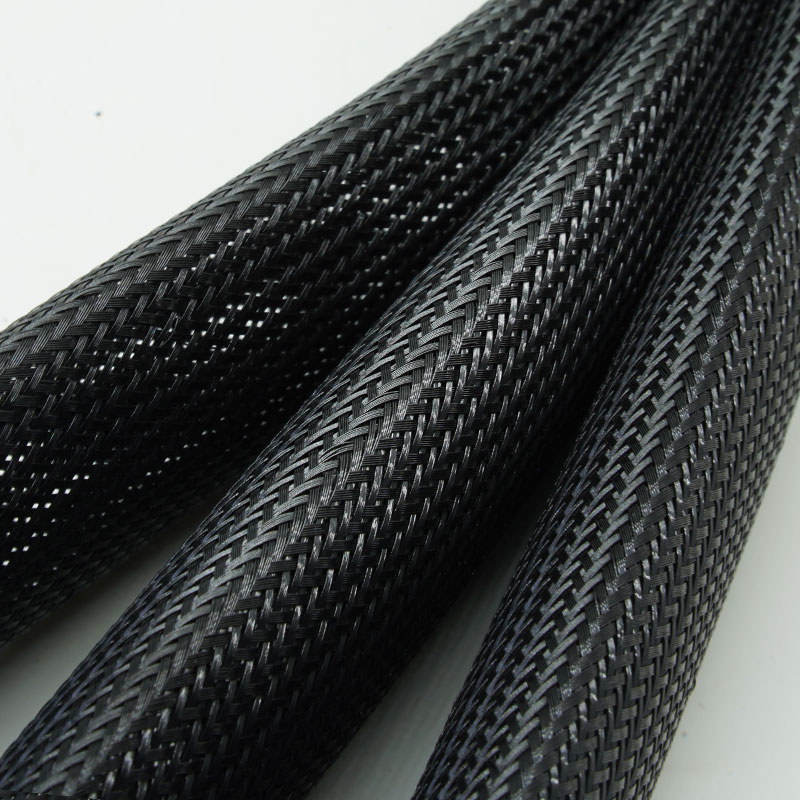

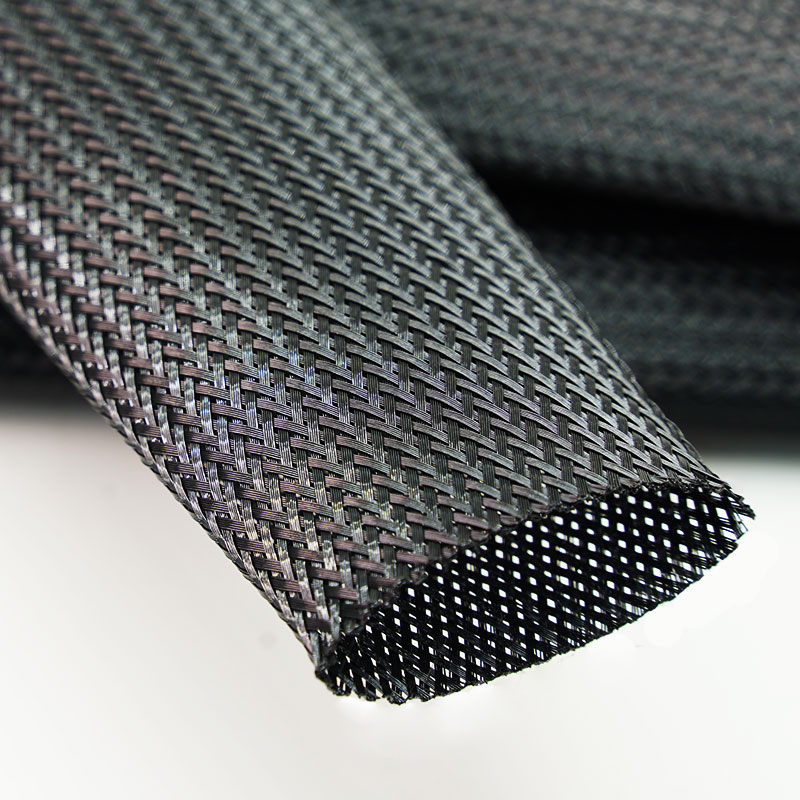

1. Konstrukcja monofilamentu PPS
Zapewnia ochronę kabla przed działaniem wysokiej temperatury.
2. Rozszerzalna geometria splotu
Pasuje do określonego zakresu średnic wiązek.
3. Szeroka odporność chemiczna
Możliwość stosowania w pobliżu płynów przemysłowych po sprawdzeniu zgodności.
4. Niskie wchłanianie wilgoci
Pomaga zachować wymiary w wilgotnym środowisku.
5. Ochrona przed ścieraniem
Zmniejsza zużycie osłony kabla w kontakcie ze strukturą urządzenia.
6. Wsparcie izolacji elektrycznej
Nieprzewodzący oplot oddziela kable od pobliskich powierzchni.
7. Dostawa OEM na zamówienie
Możliwa jest ocena rozmiarów, gęstości splotu, długości cięcia i opakowania.
| Tworzywo | Monofilament PPS |
| Budowa | Rozszerzalny warkocz |
| Temperatura pracy | -70°C do +200°C |
| Temperatura topnienia | 280±10°C |
| Łatwopalność | VW-1,UL 94 V-0 |
| Odporność na ścieranie | Bardzo wysoki |
| Kolor standardowy | Czarny |
| Zgodny z RoHS | Tak |
| Zasięg zgodny | Tak |
| Bez halogenu | Tak |
| Odporny na promieniowanie UV | Tak |
| Narzędzie tnące | Metoda gorącego noża lub projektowa |
| Dostarczać | Rolki lub cięte długości |
Specyfikacje
Numer części | Szerokość (szer.) | Rozszerzony zakres (mm) | Uszczelka Długość (m/szpula) |
Cal | mm | Min.(I) | Maks.(O) |
BRS-PPS-003-BK | 1/8” | 3 | 1 | 6 | 1000 |
BRS-PPS-006-BK | 1/4” | 6 | 3 | 9 | 500 |
BRS-PPS-008-BK | 5/16” | 8 | 5 | 12 | 350 |
BRS-PPS-010-BK | 3/8” | 10 | 7 | 17 | 350 |
BRS-PPS-012-BK | 1/2” | 12 | 8 | 20 | 350 |
BRS-PPS-016-BK | 5/8” | 16 | 10 | 27 | 250 |
BRS-PPS-018-BK | 11/16" | 18 | 12 | 29 | 250 |
BRS-PPS-020-BK | 3/4” | 20 | 14 | 32 | 200 |
| 1” | 25 | 18 | 35 | 200 |
| 1-1/4” | 32 | 20 | 50 | 150 |
| 1-1/2” | 38 | 30 | 60 | 100 |
| 1-3/4” | 45 | 35 | 75 | 100 |
| 2” | 50 | 40 | 80 | 100 |
| 2-1/2” | 64 | 45 | 105 | 50 |
| 3” | 76 | 64 | 120 | 50 |
| 4” | 100 | 80 | 150 | 50 |
● Uwaga: Rozszerzony zakres oznacza możliwości geometryczne, a nie preferowany punkt pracy ciągłej. Wybór rozszerzenia bliskiego maksymalnemu zwiększa rozwarcie oplotu, zmniejsza zasięg powierzchni i skraca długość instalacji.
Typowe zastosowania
Wiązki przewodów pod maską samochodu
Chroni okablowanie w pobliżu źródeł ciepła, olejów i płynów samochodowych po zatwierdzeniu zastosowania.
Maszyny przemysłowe
Obejmuje kable czujników i przewodów sterujących narażone na działanie ciepła procesowego i substancji chemicznych.
Sprzęt elektryczny
Organizuje wewnętrzne okablowanie tam, gdzie ważna jest stabilność wymiarowa i właściwości elektryczne.
Sprzęt do przetwarzania chemicznego
Chroni kable przyrządowe narażone na działanie wybranych rozpuszczalników lub substancji chemicznych.
Sprzęt AGD i systemy grzewcze
Stanowi alternatywę dla uniwersalnych osłon polimerowych, odporną na wyższe temperatury.
Podaj dane dotyczące temperatury ciągłej i szczytowej, ekspozycji na substancje chemiczne, zakresu wiązki, promienia gięcia, źródła ścierania oraz wymaganej dokumentacji. Przed opublikowaniem danych dotyczących temperatury lub płomienia potwierdź dokładny gatunek przędzy.
Średnica i rozszerzenie - dopasowane do minimalnego i maksymalnego rozmiaru wiązki.
Gęstość splotu - dostosowana do zasięgu, elastyczności i wagi.
Cięte długości - przygotowane części do powtarzalnego montażu.
Etykiety i opakowania - Identyfikacja projektu, rolki, torby i kartony OEM.
Deklaracje RoHS, REACH i dotyczące halogenów mogą być dostępne dla potwierdzonych materiałów. Wszelkie deklaracje UL 94, dotyczące motoryzacji, kolei lub temperatury muszą być zgodne z dokładną konstrukcją przędzy i tulei. Za ostateczną zgodność odpowiada cały zespół kablowy.
Weryfikacja materiałów - sprawdzana jest tożsamość i kolor przędzy PPS.
Kontrola oplotu - monitorowane jest pokrycie, zerwane włókna i wady powierzchni.
Kontrola wymiarowa - weryfikowane są wymiary nominalne, rozszerzalność i długość.
Kontrola wydania - sprawdzane są etykiety, ilość i opakowanie.
01. Kiedy należy wybrać PPS zamiast PET?
Wybierz PPS, gdy zastosowanie wymaga większej stabilności cieplnej i odporności chemicznej. Zależy to od konkretnej konstrukcji przędzy i oplotu.
02. Czy rękawy PPS są ognioodporne?
Tylko jeśli dokładna, ukończona konstrukcja ma wspierające dane testowe.
03. Czy można go dostarczyć w odcinkach ciętych?
Tak, z zastrzeżeniem tolerancji cięcia, wykończenia końcowego i minimalnego zamówienia.
Poproś o próbkę lub wycenę
Prosimy o przesłanie zakresu pakietu, środowiska pracy, wymaganej wydajności, długości cięcia, ilości i dokumentów. MJ FLEX zaproponuje odpowiednią konstrukcję i zorganizuje próbkę lub wycenę.
