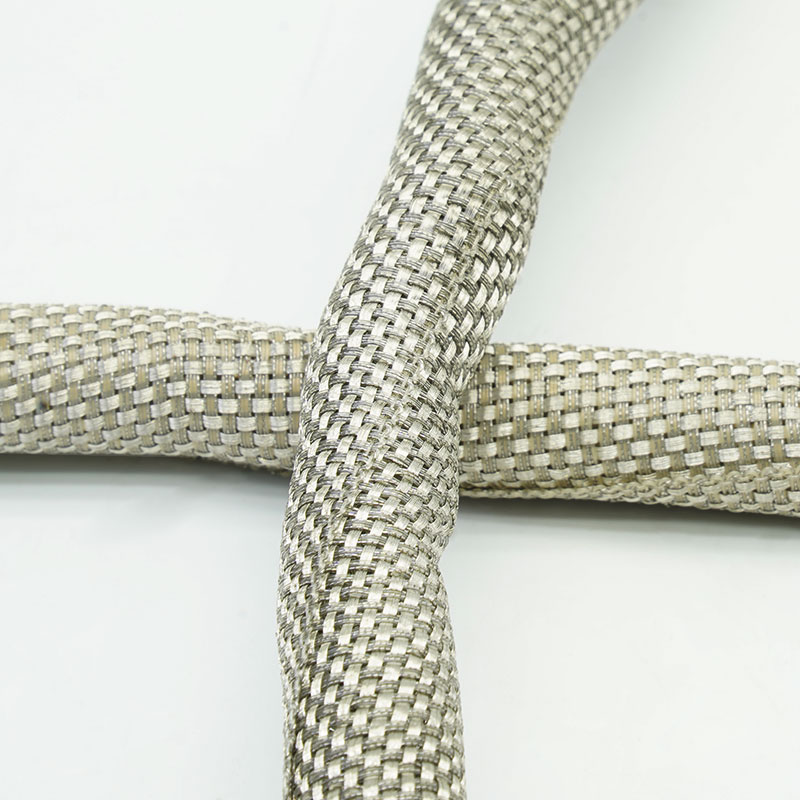

Dlaczego warto wybrać samozamykającą się osłonę ekranującą EMI MBS-TC-S?
• Zbuduj niezawodną osłonę przewodzącą
Oplot z cynowanej miedzi tworzy wytrzymałą warstwę przewodzącą wokół wrażliwych zespołów kabli.
• Modernizacja bez konieczności ponownego okablowania
Samozamykający się profil dzielony montuje się po umieszczeniu łączników i rozgałęzień.
• Wsparcie niezawodnego uziemienia
Metalowy oplot można połączyć z osłonami, zaciskami lub uziemionymi obudowami za pomocą odpowiedniego zakończenia.
• Poprawa trwałości zakończenia
Cynowanie zapewnia lepszą odporność powierzchni na utlenianie i lutowalność niż goła miedź.

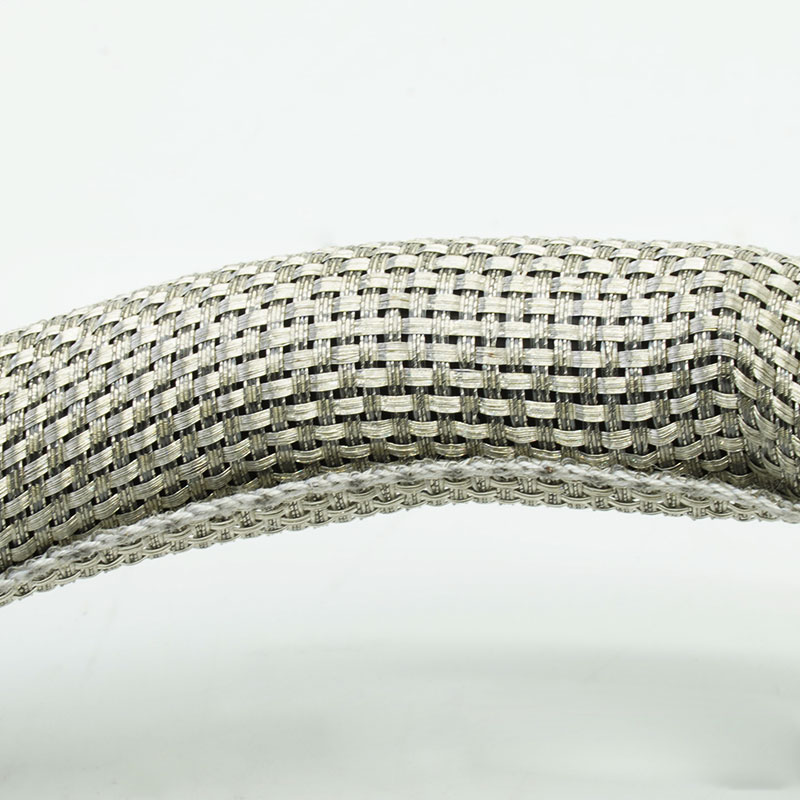

1. Oplot z miedzi cynowanej
Łączy przewodność miedzi z ochronną, cynowaną powierzchnią.

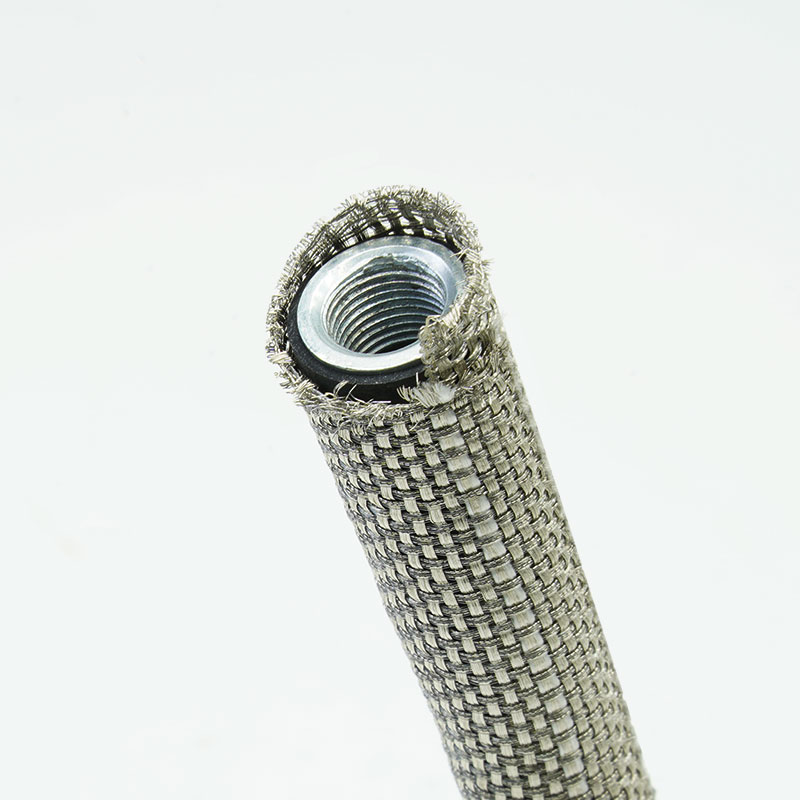

2. Samozamykająca się konstrukcja owijająca
Utrzymuje zasięg przewodzący wokół określonego zakresu wiązek.

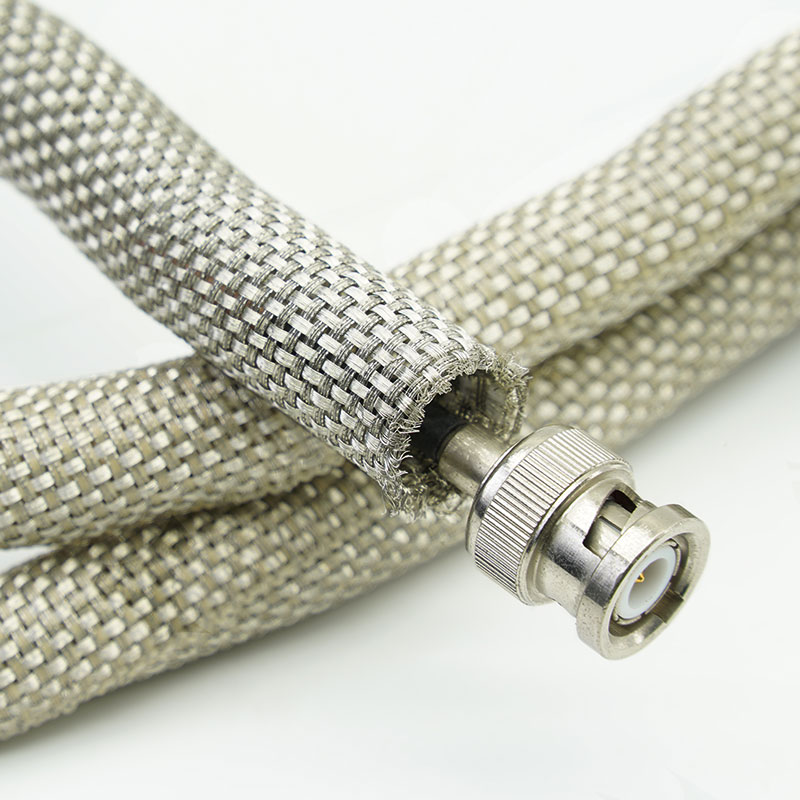

3. Montaż z wejściem bocznym
Pasuje do kompletnych wiązek przewodów bez konieczności wyjmowania zacisków.
4. Możliwość uziemienia i połączenia
Obsługuje połączenia o niskiej impedancji ze strukturami urządzeń przewodzących.
5. Elastyczna konstrukcja metalowa
Śledzi zagięcia kabli i zmieniające się profile wiązek.
6. Wsparcie ekranowania EMI i RFI
Pomaga zmniejszyć zakłócenia promieniowane w prawidłowo zaprojektowanych zespołach.
7. Niestandardowe konfiguracje przewodzące
Można sprawdzić średnicę drutu, zasięg, nakładanie, rozmiar i długość końcową.
| Tworzywo | Miedź cynowana i PPS |
| Budowa | Samozamykający się rozdzielony oplot metalowy |
| Zasięg tarczy | Pokrycie warkoczem specyficzne dla projektu |
| Standardowy wygląd | Metaliczny odcień miedzi |
| Zachodzić na siebie | ≧35% |
| Temperatura pracy | -40℃~+125℃ |
| Łatwopalność | Samogasnący |
| Skuteczność ekranowania | ≥75 dB (30 MHz-3 GHz) na GB/T 30142-2013. |
| Kolor standardowy | Naturalny srebrny kolor |
| Dokumentacja zgodności | RoHS, REACH |
| Narzędzie tnące | Nożycowy |
| Format dostawy | Rolki lub cięte długości |
Specyfikacje
Numer części | ID (mm) | OD (mm) | Szerokość rozłożenia (mm) | Uszczelka Długość (m/szpula) |
|
MBS-TC-006-TC-S | 6±2 | 8±2 | 29±3 | 100 |
MBS-TC-008-TC-S | 8±2 | 10±2 | 40±5 | 100 |
MBS-TC-010-TC-S | 10±2 | 12±2 | 50±5 | 100 |
| 13±2 | 13±2 | 63±5 | 100 |
| 16±2 | 16±2 | 77±5 | 50 |
| 19±2 | 19±2 | 93±5 | 25 |
| 25±2 | 25±2 | 122±5 | 25 |
| 32±2 | 32±2 | 156±5 | 25 |
| 38±2 | 38±2 | 185±5 | 25 |
Typowe zastosowania
Systemy sterowania przemysłowego
Osłony czujników, enkoderów i kabli komunikacyjnych biegnących w pobliżu napędów, styczników i silników.
Elektronika samochodowa i elektryczna
Dodaje użyteczne ekranowanie do wiązek sygnałowych i komunikacyjnych niskiego napięcia w pobliżu urządzeń przełączających.
Robotyka i sprzęt serwo
Zapewnia ochronę przewodzącą wokół przewodów sprzężenia zwrotnego i sterowania wymagających dostępu naprawczego.
Elektronika mocy i systemy testowe
Umożliwia łączenie kabli z obudowami wokół konwerterów, inwerterów i sprzętu laboratoryjnego.
Połączenia uziemionego sprzętu
Zapewnia elastyczną osłonę przewodzącą, w której istotne są zarówno ciągłość ekranu, jak i dostęp mechaniczny.
Zdefiniuj zakres wiązki, wymagany zasięg instalacji, zakres częstotliwości, rezystancję lub docelowe połączenie oraz metodę zakończenia. Określ geometrię złącza, promień gięcia, ruch, przewidywany prąd i warunki środowiskowe. Wydajność ekranu w dużym stopniu zależy od ciągłego styku obwodowego, nakładania się i uziemienia; osłonę należy oceniać jako część kompletnego zespołu EMC.
Dostępna personalizacja
Rozmiar nominalny i nakładanie się - dopasowane do rzeczywistego zakresu pakietu i docelowego zasięgu.
Gęstość oplotu i budowa włókien - dostosowane do elastyczności, wagi i priorytetów ekranowania.
Cięcie na długości i przygotowywanie gałęzi - Elementy specyficzne dla danego projektu są dostępne po zapoznaniu się z rysunkiem.
Identyfikacja i opakowanie — etykiety, rolki, zestawy i opakowania OEM dostępne po uzgodnieniu.
Deklaracje materiałowe, takie jak RoHS i REACH, mogą być dostępne dla potwierdzonej konstrukcji. Skuteczność ekranowania, rezystancja DC, obciążalność prądowa, odporność na korozję i temperaturę wymagają danych specyficznych dla produktu. Ostateczna zgodność EMC i elektryczna musi zostać zweryfikowana na zestawie klienta i jego systemie przyłączeniowym.
Kontrola materiałów - weryfikowana jest tożsamość cynowanego drutu miedzianego i stan jego powierzchni.
Kontrola konstrukcji splotu - monitorowane jest pokrycie, stan splotu i spójność zakładek.
Kontrola zamknięcia i dopasowania - skuteczność samozamykania sprawdzana jest na reprezentatywnych średnicach wiązek.
Kontrola zwolnienia elektrycznego - Przed ostatecznym pakowaniem można określić test ciągłości lub rezystancji.
01. Jak należy zakończyć rękaw?
Należy zastosować metodę o niskiej impedancji dostosowaną do zakresu częstotliwości, najlepiej z obwodowym kontaktem ze złączem lub obudową.
02.Czy samozamykający się warkocz nadaje się do gałęzi?
Tak. Może się otworzyć lokalnie wokół wyjść kablowych, ale należy zachować nakładanie się przewodów i ciągłość uziemienia.
03.Czy ma uniwersalną wartość skuteczności ekranowania?
Nie. Wyniki różnią się w zależności od częstotliwości, zasięgu, zainstalowanej średnicy, szwów i jakości zakończenia.
Poproś o próbkę lub wycenę
Prosimy o przesłanie zakresu średnic kabla, docelowego zakresu częstotliwości, metody uziemienia, środowiska instalacji, długości gotowej oraz ilości. MJ FLEX dokona przeglądu konstrukcji i zaleci odpowiednią konfigurację próbki lub wyceny.
