Dlaczego warto wybrać osłonę ekranującą na rzep VEM-PVT?
• Szybkie otwieranie wiązek kablowych
Zapięcie na rzepy umożliwia bezpośredni dostęp do całego rękawa bez użycia narzędzi.
• Obsługa częstych zmian kabli
Opakowanie można ponownie otworzyć i zamknąć podczas rozwiązywania problemów, modernizacji i prac prototypowych.
• Modernizacja ukończonych zespołów
Montaż boczny pozwala uniknąć konieczności wyjmowania złącza i demontażu wiązki przewodów.
• Dostosuj się do zmieniających się rozmiarów pakietów
Zapięcie może uwzględniać umiarkowane odchylenia, jeśli wybrana zostanie prawidłowa szerokość owinięcia.

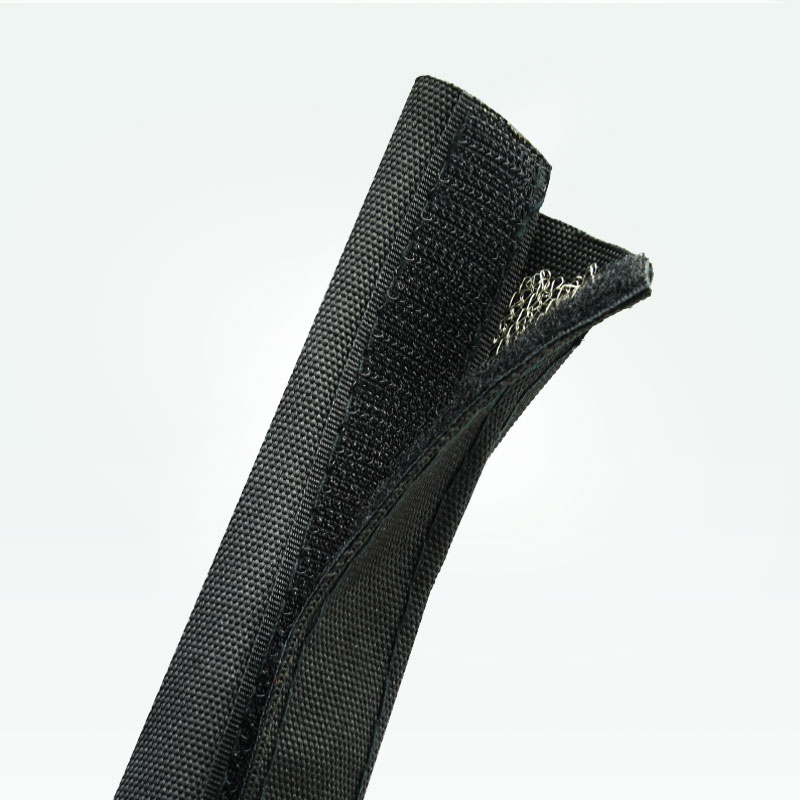

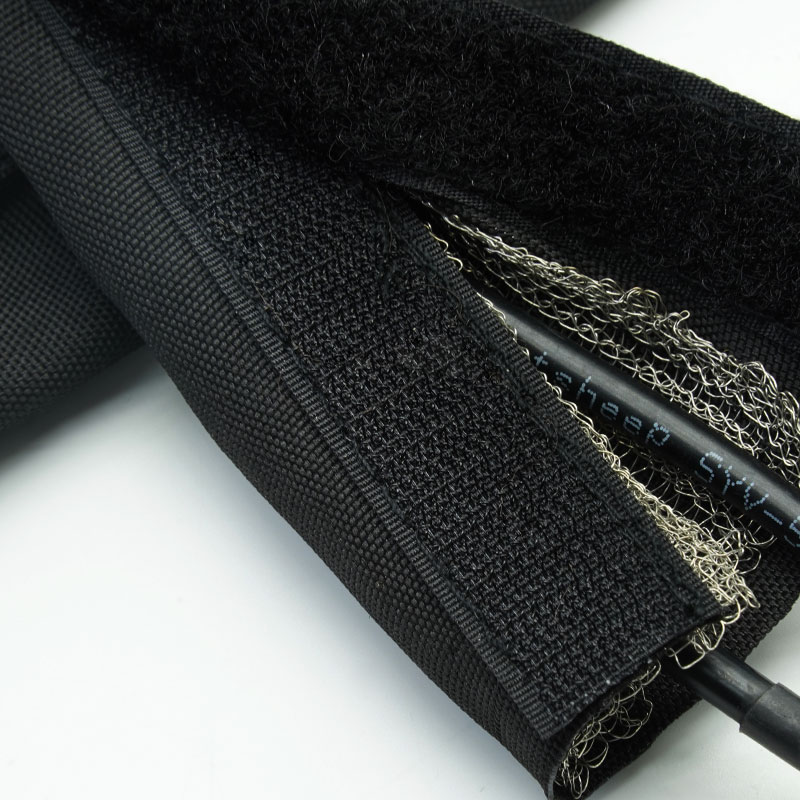

1. Zapięcie na rzep na całej długości
Umożliwia szybkie i powtarzalne otwieranie i zamykanie.

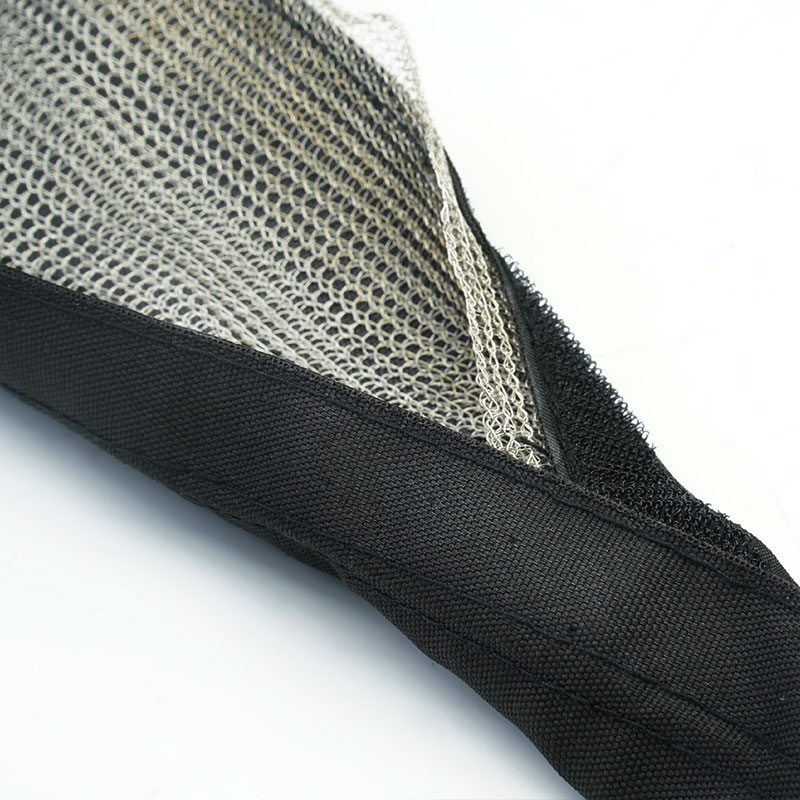

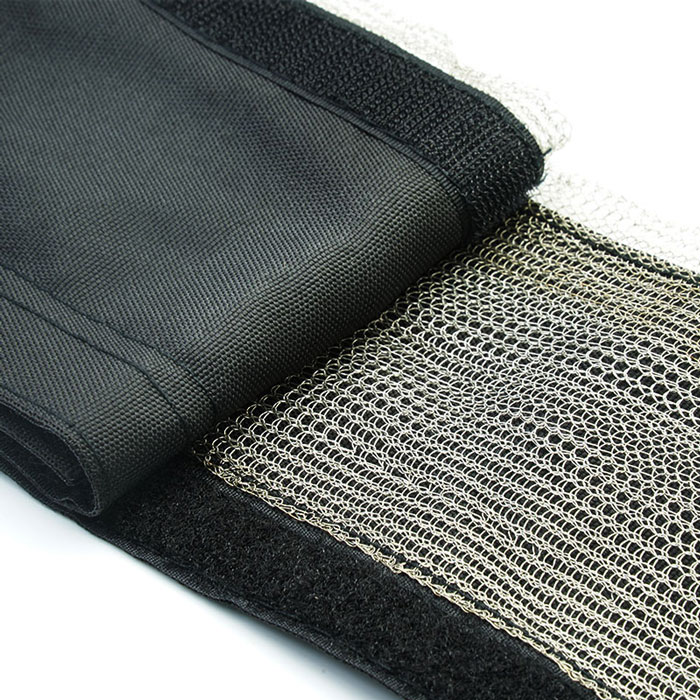

2. Zintegrowana warstwa ekranująca przewodząca
Obsługuje kontrolę EMI i RFI dzięki odpowiedniemu uziemieniu.

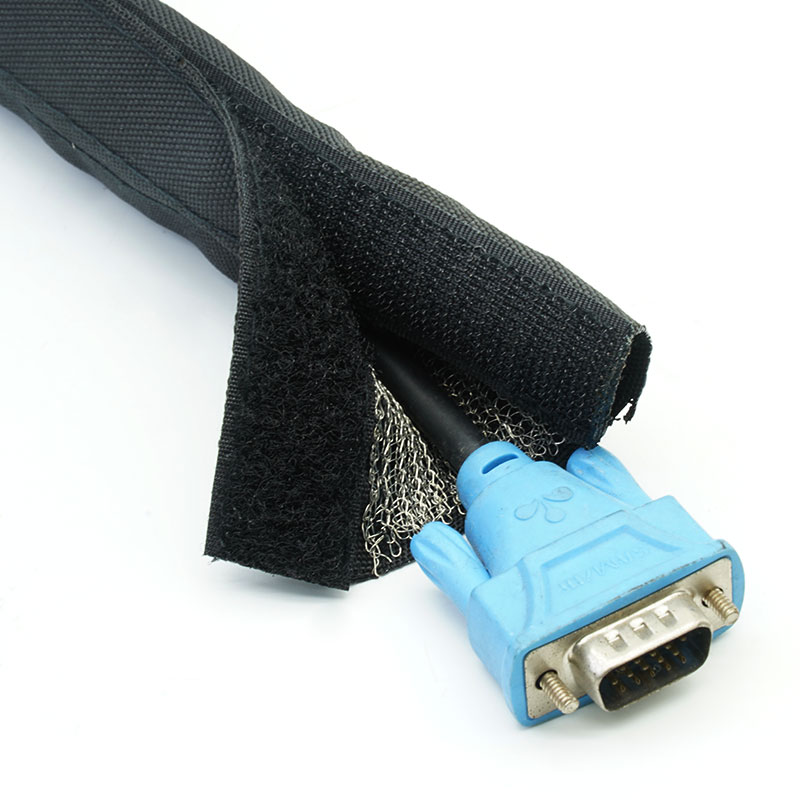

3. Montaż płaski, owijany
Umożliwia podłączenie kabli, rozgałęzień i złączy z boku.
4. Regulowane zapięcie na zakładkę
Dostosowuje się do określonego zakresu średnic wiązek.
5. Elastyczne zarządzanie kablami
Organizuje przewody sygnałowe i danych wzdłuż zakrzywionych tras.
6. Łatwy w konserwacji dostęp
Doskonale nadaje się do testowania, modernizacji i częstego serwisowania sprzętu.
7. Niestandardowe konfiguracje opakowań
Można sprawdzić szerokość, materiał ekranujący, zamknięcie, długość i opakowanie.
| Materiał rękawa | Poliester |
| Materiał na rzepy | Nylon |
| Materiał siatki ekranującej | Miedź cynowana |
| Temperatura pracy | -50℃~+150℃ |
| Łatwopalność | Samogasnący |
| Skuteczność ekranowania | ≥75 dB (30 MHz-3 GHz) na GB/T 30142-2013. |
| Kolor standardowy | Czarny |
| Dokumentacja zgodności | RoHS, REACH |
| Narzędzie tnące | Nożycowy |
| Format dostawy | Rolki lub cięte długości |
Specyfikacje
Numer części | ID (mm) | Średnica pakietu (mm) | Uszczelka Długość (m/szpula) |
|
VEW-PVT-010-BK | 10 | 1~10 | 25 |
VEW-PVT-016-BK | 16 | 10~16 | 25 |
VEW-PVT-020-BK | 20 | 17~20 | 25 |
| 30 | 21~30 | 25 |
| 40 | 31~40 | 25 |
| 50 | 41~50 | 25 |
| VEW-PVT-060-BK | 60 | 51~60 | 25 |
Typowe zastosowania
Rozwój i rozwiązywanie problemów EMC
Dodaje zdejmowaną osłonę wokół podejrzanych tras kablowych podczas testów i zmian konstrukcyjnych.
Sprzęt laboratoryjny i testowy
Umożliwia wielokrotny dostęp do okablowania sygnałowego, zachowując uporządkowany zasięg przewodzący.
Szafy sterownicze przemysłowe
Owija sprawne kable czujników i kabli komunikacyjnych w pobliżu źródeł zakłóceń elektrycznych.
Systemy audio, wideo i komunikacyjne
Steruje grupami kabli, które są często przebudowywane lub wymieniane.
Instalacje tymczasowe i prototypowe
Zapewnia wielokrotnego użytku ekranowanie kabla bez konieczności trwałej przebudowy kanału lub wiązki przewodów.
Zmierz obwód wiązki w najmniejszych i największych punktach, w tym w rozgałęzieniach i przejściach złączy. Wybierz wystarczającą szerokość owijki, aby zapewnić bezpieczne połączenie i przewodzący nakład bez ściskania kabla. Podaj zakres częstotliwości, docelową wydajność, metodę uziemienia, cykle otwierania, warunki gięcia i narażenie na czynniki środowiskowe.
Dostępna personalizacja
Nakładanie się szerokości i zamknięcia — skonfigurowane w zależności od zakresu zainstalowanego pakietu i wymagań regulacyjnych.
Warstwa przewodząca — można ocenić materiały i opcje pokrycia pod kątem danego zastosowania.
Długości cięte i dostęp do elementów - Przygotowane elementy, lokalizacje odgałęzień i zestawy montażowe dostępne po uzgodnieniu.
Branding i opakowania — dostępne są etykiety, kody kreskowe, torby, rolki i kartony pod marką własną.
Deklaracje materiałowe mogą być dostępne dla potwierdzonej warstwy przewodzącej, zamknięcia i elementów tekstylnych. Skuteczność ekranowania zależy od przewodzącego nakładania się, szwów, uziemienia i częstotliwości. Nie należy podawać wodoodporności, izolacji elektrycznej ani konkretnej wartości dB, chyba że jest to poparte dokładną, przetestowaną konstrukcją i metodą montażu.
Weryfikacja materiałów - Materiały warstwy przewodzącej i zamykającej są sprawdzane pod kątem zgodności z zatwierdzoną specyfikacją.
Test zazębienia - sprawdzane jest wyrównanie i siła trzymania.
Kontrola pokrycia i ciągłości - weryfikowane są nakładanie się owijek, stan powierzchni i uzgodnione właściwości elektryczne.
Ostateczna kontrola zamówienia – potwierdzamy wymiary, długość cięcia, etykiety, ilość i opakowanie.
01. Czy opakowanie można ponownie otworzyć i użyć?
Tak. Jest przeznaczony do systemów kablowych wymagających częstych przeglądów lub zmian konfiguracji.
02. Jak jest uziemiony?
Podłącz warstwę przewodzącą do wyznaczonego uziemienia, używając kompatybilnego zakończenia o niskiej impedancji.
Poproś o próbkę lub wycenę
Prosimy o przesłanie zakresu średnic kabla, docelowego zakresu częstotliwości, metody uziemienia, środowiska instalacji, długości gotowej oraz ilości. MJ FLEX dokona przeglądu konstrukcji i zaleci odpowiednią konfigurację próbki lub wyceny.
