Dlaczego warto wybrać oplot z miedzi cynowanej MBS-TC?
• Kontrola zakłóceń elektromagnetycznych
Oplot przewodzący pomaga zmniejszyć zakłócenia emitowane przez kabel, jeśli jest on prawidłowo uziemiony i zakończony.
• Utwórz ścieżkę uziemienia o niskiej rezystancji
Metalowa oplotka wspomaga połączenie ekranujące pomiędzy odcinkami kabla, złączami i uziemionymi obudowami.
• Chroń miedź w wymagających środowiskach
Cynowanie zapewnia lepszą odporność powierzchni na utlenianie niż goła miedź i gwarantuje niezawodne połączenie.
• Osłona nieregularnych tras kablowych
Rozszerzalny oplot lepiej dopasowuje się do zagięć i zmian średnicy niż sztywny przewód metalowy.

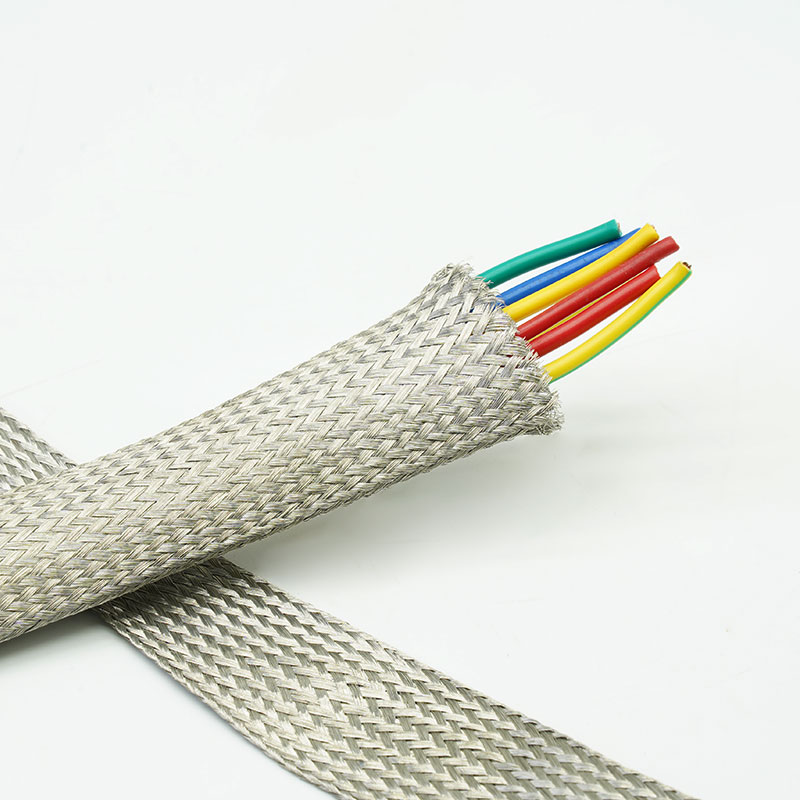

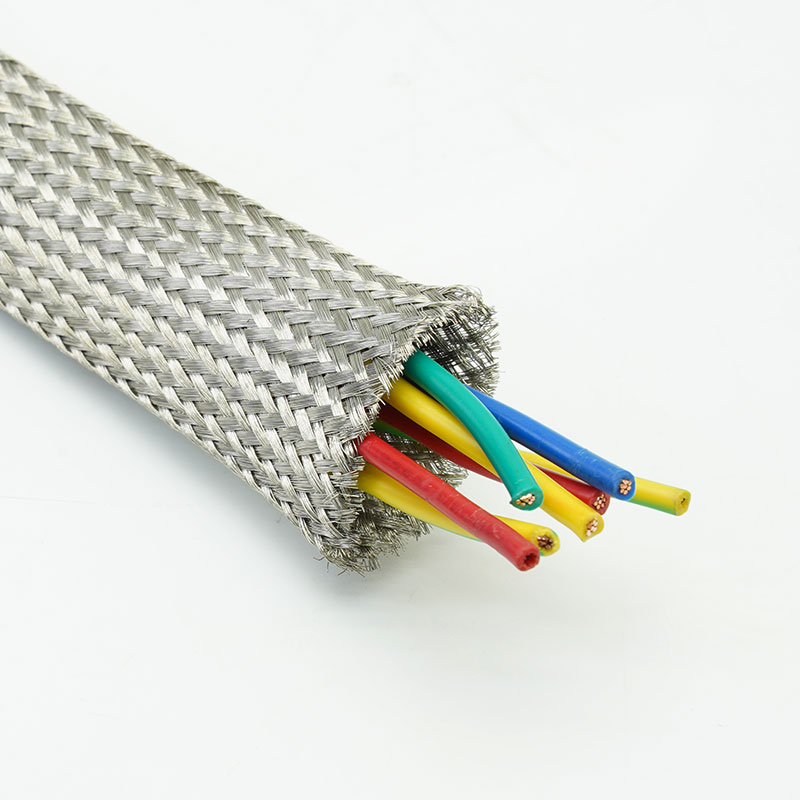

1. Konstrukcja z drutu miedzianego cynowanego
Łączy przewodność miedzi z ochronną, cynowaną powierzchnią.

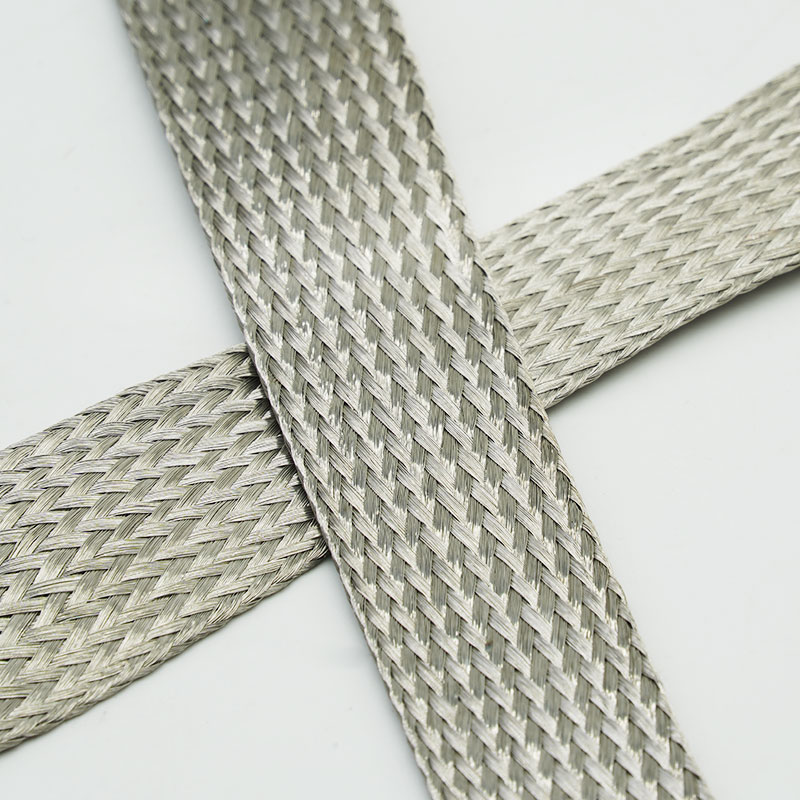

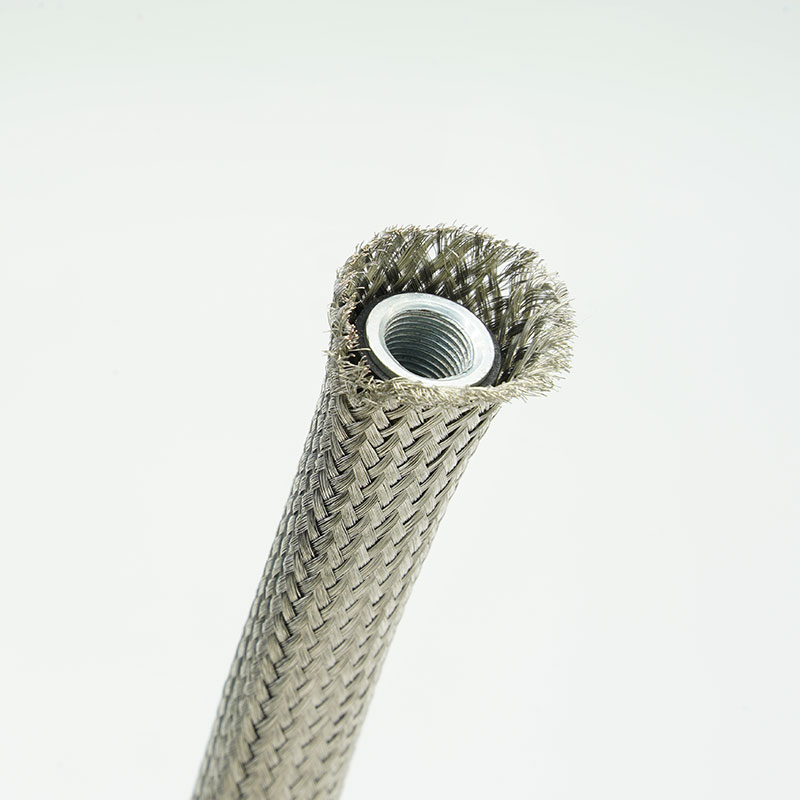

2. Rozszerzalna struktura pleciona
Pasuje do określonego zakresu średnic kabli i wiązek.
3. Warstwa ekranująca EMI i RFI
Zapewnia pokrycie przewodzące dla projektów mających na celu kontrolę zakłóceń.
4. Elastyczna wydajność routingu
Dostosowuje się do zakrętów, gałęzi i nieregularnych profili uprzęży.
5. Możliwość uziemienia i połączenia
Umożliwia podłączenie przewodów do obudów tylnych, zacisków lub uziemionych obudów.
6. Powierzchnia lutowana
Cynowanie ułatwia powszechne procesy lutowania i łączenia.
7. Niestandardowe konfiguracje splotów
W przypadku projektów OEM można sprawdzić średnicę, zasięg, rozmiar, długość i opakowanie przewodu.
| Tworzywo | Drut miedziany cynowany |
| Budowa | Rozszerzalny metalowy oplot |
| Zasięg tarczy | Pokrycie warkoczem specyficzne dla projektu |
| Temperatura pracy | -40℃~+150℃ |
| Temperatura topnienia | 1084±5℃ |
| Skuteczność ekranowania | ≥75 dB (30 MHz-3 GHz) na GB/T 30142-2013. |
| Kolor standardowy | Miedź cynowana |
| Dokumentacja zgodności | RoHS, REACH |
| Narzędzie tnące | Nożycowy |
Specyfikacje
Numer części | Szerokość (szer.) | Rozszerzony zakres (mm) | Uszczelka Długość (m/szpula) |
Cal | mm | Min.(I) | Maks.(O) |
MBS-TC-003-TC | 1/8” | 3±1 | 1 | 4 | 250 |
MBS-TC-006-TC | 1/4” | 6±1 | 5 | 8 | 200 |
MBS-TC-008-TC | 5/16” | 8±2 | 6 | 12 | 200 |
MBS-TC-010-TC | 3/8” | 10±2 | 7 | 17 | 150 |
MBS-TC-012-TC | 1/2” | 12±2 | 8 | 20 | 100 |
MBS-TC-016-TC | 5/8” | 16±2 | 10 | 23 | 100 |
MBS-TC-020-TC | 3/4” | 20±2 | 13 | 26 | 50 |
| 1” | 25±2 | 18 | 33 | 50 |
| 1-1/4” | 32±2 | 20 | 50 | 50 |
| 1-1/2” | 38±2 | 30 | 60 | 50 |
| 1-3/4” | 45±2 | 35 | 75 | 25 |
| 2” | 50±2 | 40 | 80 | 25 |
● Uwaga: Rozszerzony zakres oznacza możliwości geometryczne, a nie preferowany punkt pracy ciągłej. Wybór rozszerzenia bliskiego maksymalnemu zwiększa rozwarcie oplotu, zmniejsza zasięg powierzchni i skraca długość instalacji.
Typowe zastosowania
Kable do sterowania i automatyki przemysłowej
Zmniejsza zakłócenia w pobliżu napędów silników, czujników i sygnałów sterujących, jednocześnie wspomagając łączenie obudów.
Systemy elektryczne samochodowe i pojazdów elektrycznych
Dodaje elastyczną osłonę wokół przewodów sygnałowych niskiego napięcia, komunikacyjnych i pomocniczych w pobliżu źródeł szumu elektrycznego.
Robotyka i systemy serwo
Chroni kable sprzężenia zwrotnego i sterowania przebiegające w pobliżu silników, napędów i urządzeń przełączających.
Sprzęt komunikacyjny i do przesyłu danych
Pomaga kontrolować promieniowanie szumów na połączeniach międzysystemowych wymagających ciągłości ekranu przewodzącego.
Paski uziemiające i zespoły łączące
Zapewnia elastyczny oplot przewodzący do niestandardowych połączeń uziemiających i obudów.
Określ zakres średnic kabla, wymagany zakres zainstalowanego oplotu, zakres częstotliwości oraz docelową wydajność ekranowania na poziomie systemu. Określ również warunki gięcia i zginania, wymagania dotyczące prądu lub połączeń, środowisko, metodę zakończenia oraz geometrię złącza. Efekt ekranowania zależy od kompletnego montażu, w szczególności od pokrycia, szwów, uziemienia i zakończenia 360 stopni; sama osłona nie decyduje o ostatecznej wydajności EMC.
Dostępna personalizacja
Średnica nominalna i rozszerzalność - dobrane do rzeczywistych wymagań dotyczących kabla, złącza i zasięgu instalacji.
Budowa drutu i oplotu - Można ocenić średnicę drutu, liczbę nośników i gęstość oplotu.
Długości gotowe - Po zapoznaniu się z rysunkiem możliwe jest dostarczenie elementów ciętych lub gotowych zestawów.
Wsparcie w zakresie zakańczania i pakowania — opcje mogą obejmować zaciskanie, lutowanie, etykiety, szpule, zestawy i opakowania OEM.
Deklaracje materiałowe, takie jak RoHS i REACH, mogą być dostępne dla potwierdzonej konstrukcji. Skuteczność ekranowania, rezystancja DC, obciążalność prądowa, odporność na korozję i limity temperatur muszą być oparte na uzgodnionych metodach testowych i dokładnej dostarczonej konfiguracji. Ostateczna zgodność z normami EMC musi zostać zweryfikowana na zespole kablowym lub sprzęcie klienta.
Kontrola tożsamości materiału - drut miedziany i powierzchnia cynowana są sprawdzane pod kątem zgodności z zatwierdzoną specyfikacją.
Kontrola konstrukcji oplotu - monitorowany jest stan drutu, wycięcia, spójność pokrycia i zerwane pasma.
Weryfikacja wymiarów - sprawdzane są wymiary nominalne, rozszerzalność cieplna i długość końcowa.
Kontrole elektryczne i zwalniające - Można uzgodnić testowanie rezystancji lub ciągłości, a następnie weryfikację etykiet i opakowania.
01. W jaki sposób należy uziemić tuleję?
Należy zastosować zakończenie o niskiej impedancji odpowiednie do zakresu częstotliwości, najlepiej z obwodowym stykiem ze złączem lub obudową.
02. Czy osłona ma ustaloną wartość skuteczności ekranowania?
Nie uniwersalnie. Wydajność zmienia się w zależności od pokrycia oplotem, średnicy instalacji, częstotliwości i jakości zakończenia.
03.Dlaczego warto stosować miedź cynowaną zamiast miedzi gołej?
Cynowanie poprawia odporność powierzchni na utlenianie i lutowalność, przy jednoczesnym zachowaniu przewodnictwa miedzi.
Poproś o próbkę lub wycenę
Prosimy o przesłanie zakresu średnic kabla, docelowego zasięgu instalacji, zakresu częstotliwości, metody uziemienia, środowiska, długości gotowej instalacji i rocznej ilości. MJ FLEX dokona przeglądu konstrukcji ekranowania i zaleci konfigurację próbki lub wyceny.
