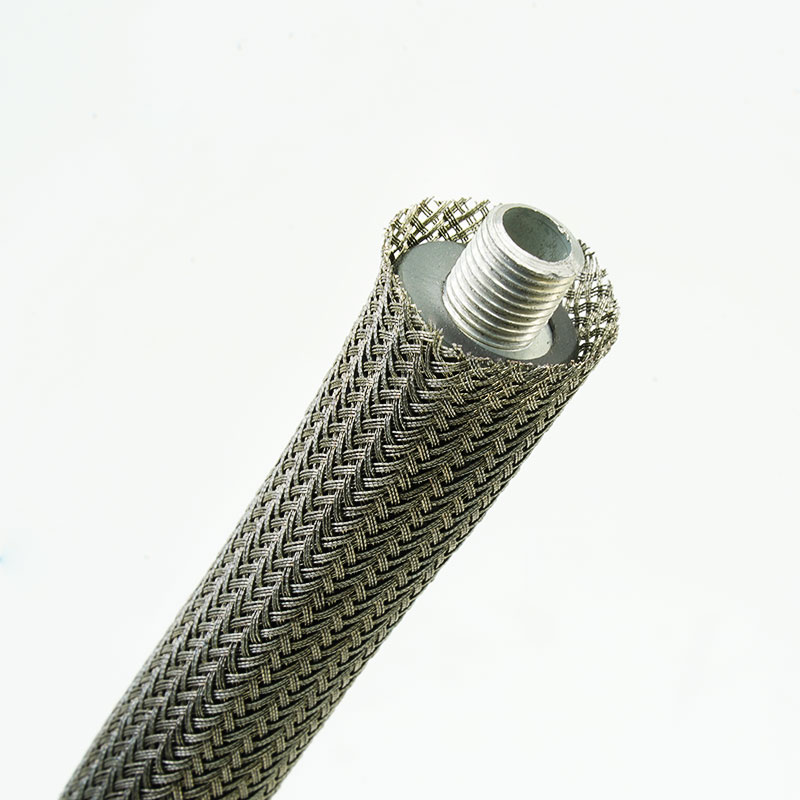

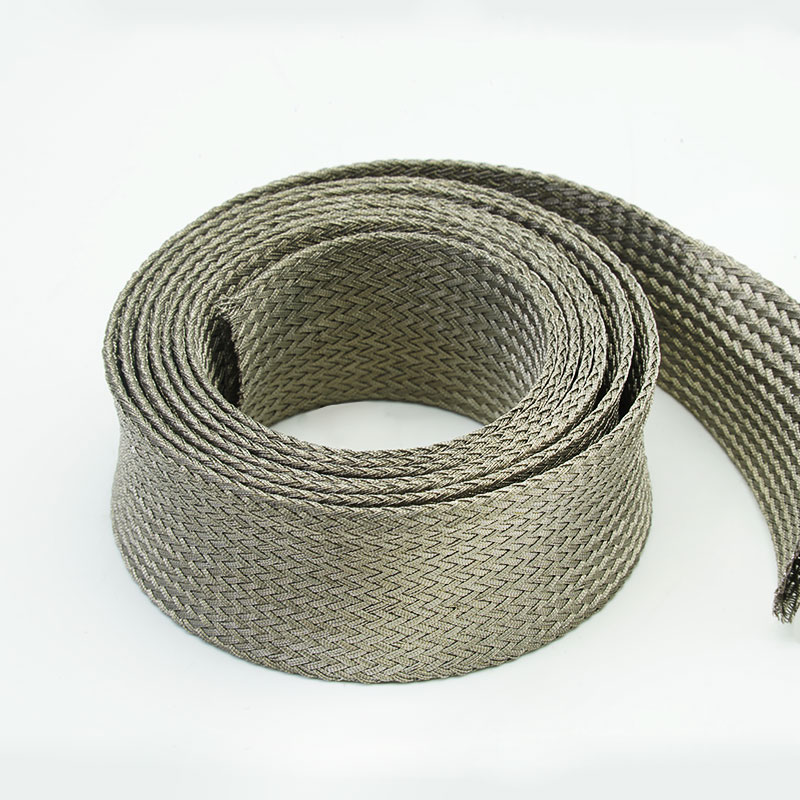

Dlaczego warto wybrać oplot z folii miedzianej MBS-CFW?
• Zmniejsz wagę i objętość osłony
Włókna przewodzące na bazie folii umożliwiają tworzenie lekkich oplotów do kompaktowych zespołów elektronicznych i sprzętu mobilnego.
• Chroń delikatne okablowanie sygnałowe
Elastyczna osłona zapewnia dodatkową osłonę przewodzącą bez sztywności typowej dla grubego oplotu z drutu metalowego.
• Trasa przez przestrzenie zamknięte
Konstrukcja rozszerzalna dostosowuje się do zakrętów i zmieniających się profili wiązek w gęsto upakowanych urządzeniach.
• Wsparcie modernizacji w zakresie ulepszeń EMC
Osłonę można zainstalować na dostępnych zespołach kablowych i podłączyć do odpowiedniego systemu uziemienia.
1. Włókna z folii miedzianej przewodzącej
Zapewnia lekką metalową konstrukcję ekranującą.

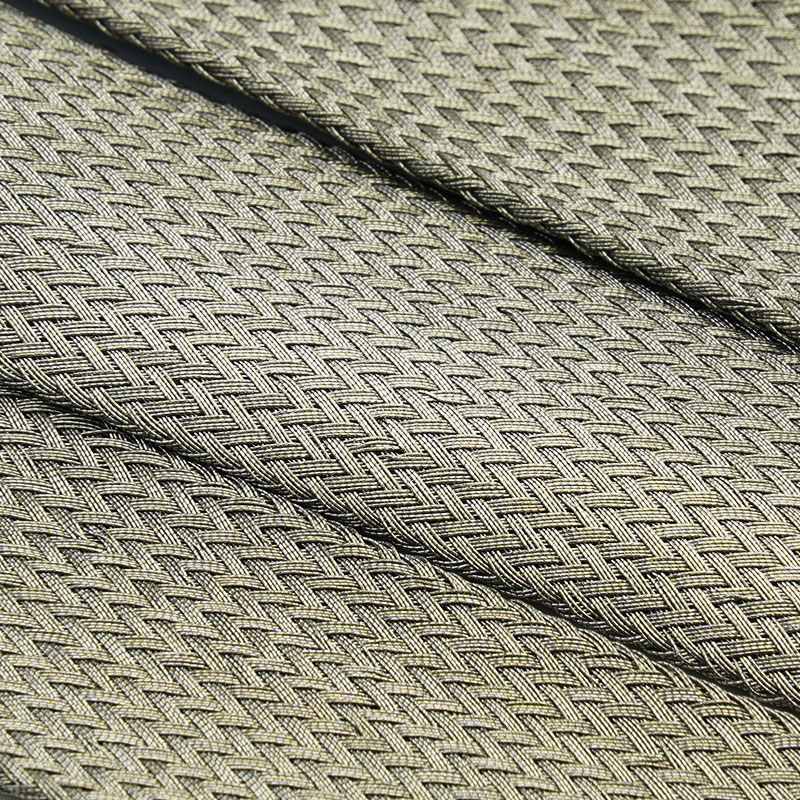

2. Konstrukcja pleciona o małej objętości
Nadaje się do montażu, w którym masa i przestrzeń do frezowania są ograniczone.
3. Możliwość rozszerzenia kabla
Dostosowuje się do określonego zakresu średnic kabli i wiązek.

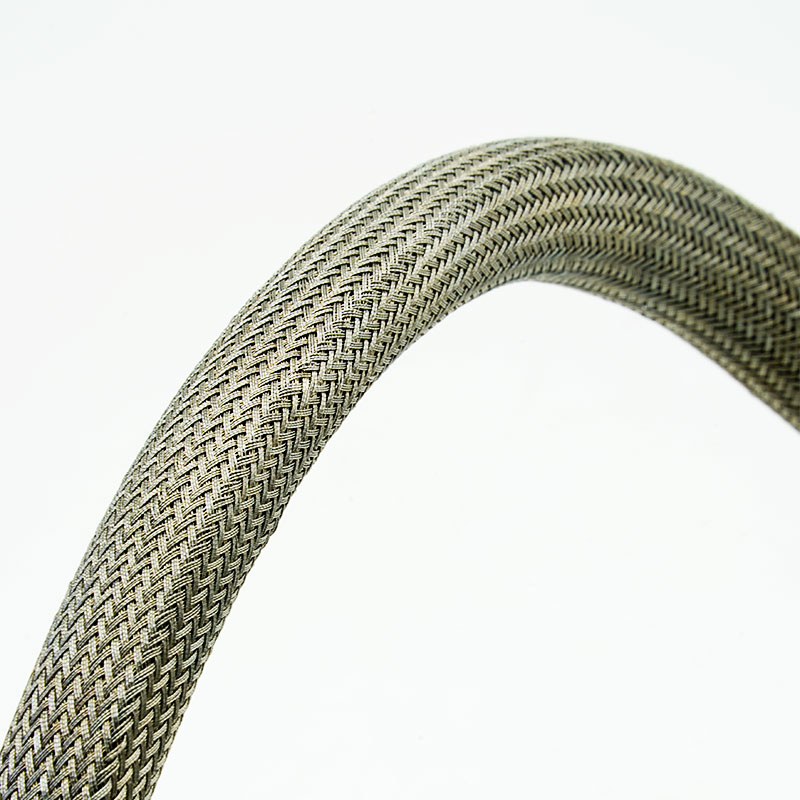

4. Elastyczna obsługa
Podąża zakrzywionymi trasami i ruchomymi lub serwisowalnymi grupami kabli.
5. Wsparcie ekranowania EMI i RFI
Pomaga kontrolować zakłócenia promieniowane, jeśli jest prawidłowo zakończony.
6. Organizacja wiązek kablowych
Łączy kilka przewodów pod jedną przewodzącą warstwą ochronną.
7. Dostosowywanie do konkretnych zastosowań
Można sprawdzić średnicę, gęstość oplotu, budowę włókien, długość i opakowanie.
| Tworzywo | Folia miedziana cynowana i nylon wielowłóknowy |
| Budowa | Rozszerzalny, lekki warkocz |
| Zasięg tarczy | Pokrycie warkoczem specyficzne dla projektu |
| Standardowy wygląd | Metaliczny odcień miedzi |
| Temperatura pracy | -40℃~+125℃ |
| Łatwopalność | Samogasnący |
| Skuteczność ekranowania | ≥75 dB (30 MHz-3 GHz) na GB/T 30142-2013. |
| Kolor standardowy | Miedź cynowana |
| Dokumentacja zgodności | RoHS, REACH |
| Narzędzie tnące | Nożycowy |
Specyfikacje
Numer części | Szerokość (szer.) | Rozszerzony zakres (mm) | Uszczelka Długość (m/szpula) |
Cal | mm | Min.(I) | Maks.(O) |
MBS-CFW-004-TC | 1/8” | 4 | 3 | 7 | 250 |
MBS-CFW-006-TC | 1/4” | 6 | 4 | 9 | 200 |
MBS-CFW-008-TC | 5/16” | 8 | 6 | 12 | 150 |
MBS-CFW-010-TC | 3/8” | 10 | 7 | 16 | 150 |
MBS-CFW-012-TC | 1/2” | 12 | 8 | 20 | 150 |
MBS-CFW-015-TC | 5/8” | 15 | 10 | 23 | 100 |
MBS-CFW-020-TC | 3/4” | 20 | 13 | 28 | 50 |
| 1” | 25 | 18 | 32 | 50 |
| 1-1/4” | 30 | 30 | 50 | 50 |
| 1-1/2” | 40 | 30 | 60 | 25 |
| 2” | 50 | 40 | 60 | 25 |
● Uwaga: Rozszerzony zakres oznacza możliwości geometryczne, a nie preferowany punkt pracy ciągłej. Wybór rozszerzenia bliskiego maksymalnemu zwiększa rozwarcie oplotu, zmniejsza zasięg powierzchni i skraca długość instalacji.
Typowe zastosowania

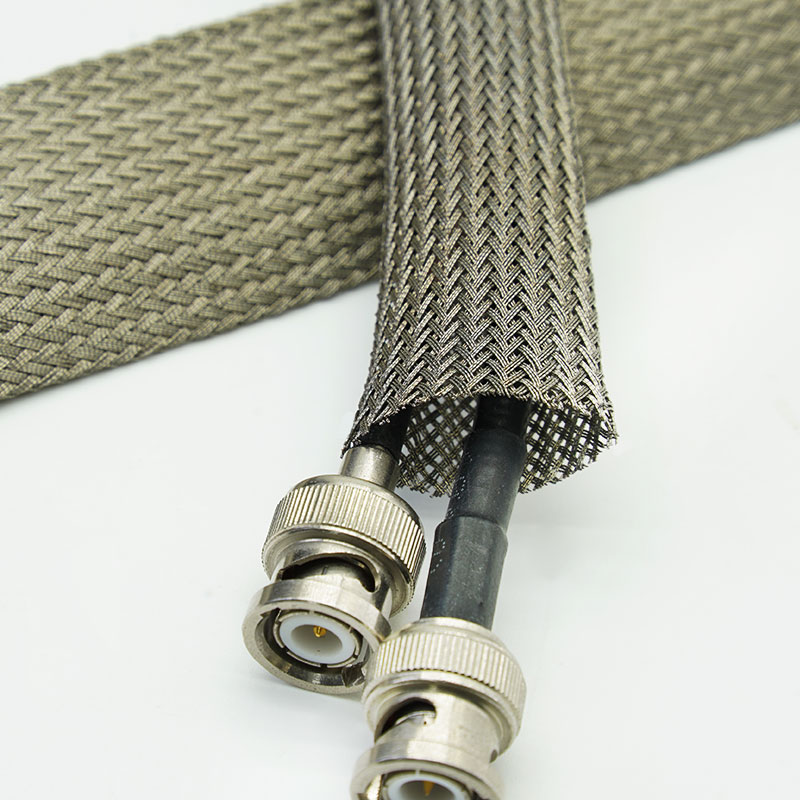

Instrumenty elektroniczne i sprzęt testowy
Chroni kable sygnałowe o niskim poziomie sygnału, w których należy zminimalizować dodatkowy ciężar i sztywność metalu.
Komunikacja i połączenia danych
Zapewnia dodatkową osłonę przewodzącą wokół kompaktowych wiązek sygnałowych w obudowach o ograniczonej przestrzeni.
Robotyka i lekka automatyka
Zabezpiecza ruchome przewody sterujące i sprzężenia zwrotnego, zachowując jednocześnie elastyczność kabla.
Prototypy sprzętu lotniczego i mobilnego
Wspiera rozwój uprzęży uwzględniających wagę, pod warunkiem przeglądu materiałów i zgodności ze specyfiką projektu.
Sprzęt medyczny i laboratoryjny
Pomaga oddzielić wrażliwe przewody sygnałowe od pobliskich źródeł zakłóceń elektrycznych; wymagana jest zgodność sprzętu końcowego.
Zacznij od zakresu średnic kabla, maksymalnej dopuszczalnej masy i gabarytów, wymaganej elastyczności, zakresu częstotliwości i docelowej wydajności montażu. Sprawdź pokrycie zainstalowanym oplotem, metodę uziemienia, złącze lub interfejs obudowy, cykle zginania i narażenie na czynniki środowiskowe. Oplot z folii miedzianej jest wybierany głównie ze względu na lekkość i elastyczność; w zastosowaniach wymagających wysokiego prądu uziemienia, bardzo niskiej rezystancji lub maksymalnej wytrzymałości mechanicznej lepiej sprawdzi się MBS-TC.
Dostępna personalizacja
Rozmiar i zasięg - średnica i gęstość oplotu dopasowane do zainstalowanej wiązki kablowej
Budowa włókien - Można ocenić rodzaj włókien folii i strukturę przędzy nośnej.
Cięcie na wymiar i montaż - Długości projektowe i wybrane sposoby przygotowania zakończeń dostępne po uzgodnieniu.
Identyfikacja i pakowanie — etykiety, rolki, torby, zestawy i opakowania marek własnych można personalizować.
Dla potwierdzonej konstrukcji może być dostępna dokumentacja RoHS, REACH lub inna dokumentacja materiałowa. Skuteczność i rezystancja ekranowania muszą być określone wyłącznie w odniesieniu do uzgodnionej metody i konfiguracji próbki. Produkt sam w sobie nie certyfikuje zespołu kablowego do użytku w zastosowaniach EMC, lotniczych, medycznych ani innych regulowanych zastosowaniach. Należy potwierdzić kompatybilność z lutowaniem, zaciskaniem i narażeniem na czynniki środowiskowe.
Weryfikacja włókien przewodzących - sprawdzana jest tożsamość włókien foliowych, ich wygląd i stan przy odbiorze.
Kontrola jakości splotu - sprawdzane jest pokrycie, rozszerzalność, zerwane włókna i spójność powierzchni.
Kontrola wagi i wymiarów - Sprawdzane są wymiary nominalne, długość i uzgodnione parametry masy.
Kontrola funkcjonalna – kontrole ciągłości i odporności można określić łącznie z ostateczną kontrolą etykiety i opakowania.
01. Czym różni się oplot z folii miedzianej od oplotu z drutu miedzianego cynowanego?
Konstrukcja z folii miedzianej jest na ogół lżejsza i bardziej elastyczna; ze względu na solidne połączenia, zakończenia i ścieżki o wyższym natężeniu prądu preferowany jest zazwyczaj oplot z cynowanych drutów miedzianych.
02. Czy tę tuleję można przylutować bezpośrednio?
Zależy to od konstrukcji i powłoki włókna foliowego. Przed wyborem należy potwierdzić planowany proces zakończenia.
03.Czy ekspansja spowoduje zmniejszenie zasięgu ekranowania?
Tak. Wraz ze wzrostem średnicy oplotu, jego kąt pokrycia i zasięg optyczny mogą ulec zmianie.
Poproś o próbkę lub wycenę
Prosimy o przesłanie zakresu średnic kabla, docelowego zasięgu instalacji, zakresu częstotliwości, metody uziemienia, środowiska, długości gotowej instalacji i rocznej ilości. MJ FLEX dokona przeglądu konstrukcji ekranowania i zaleci konfigurację próbki lub wyceny.
