Dlaczego warto wybrać samozamykającą się osłonę ekranującą MBS-CFW-S?

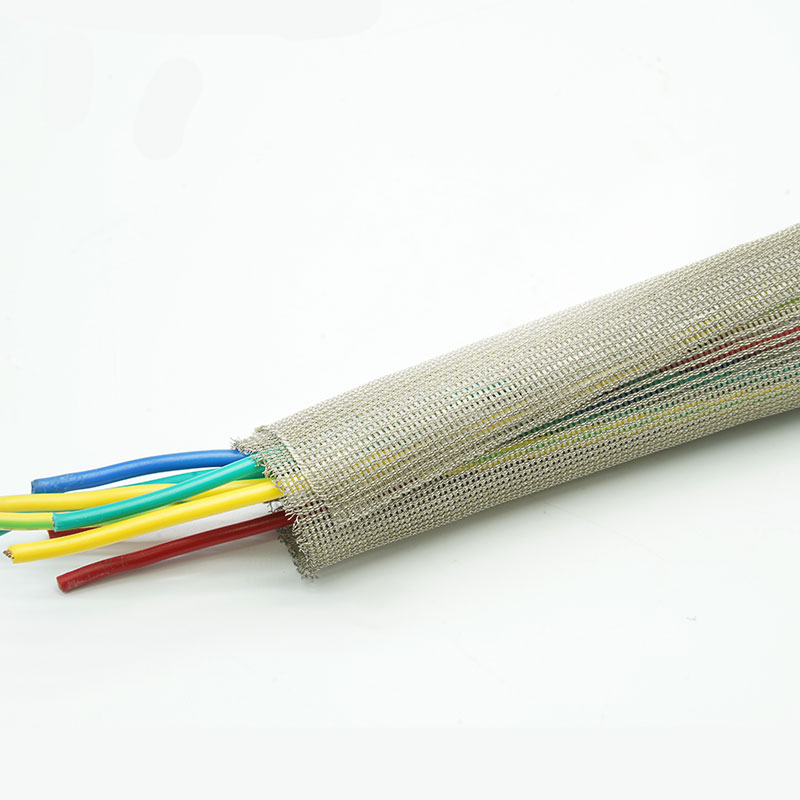

• Dodaj osłony do gotowych wiązek
Konstrukcja rozdzielona instalowana jest wokół zakończonych kabli, odgałęzień i złączy.
• Zredukuj dodatkową wagę i objętość
Włókna z folii miedzianej stanowią lekki, przewodzący oplot do kompaktowych zespołów.
• Utrzymuj dostęp do okablowania
Samozamykającą się zakładkę można otworzyć na miejscu w celu przeprowadzenia inspekcji, dodania kabli lub dokonania napraw.
• Zachowaj elastyczne wyznaczanie tras
Warkocz biegnie po zakrzywionych ścieżkach i nieregularnych wiązkach bez sztywnego przewodu metalowego.

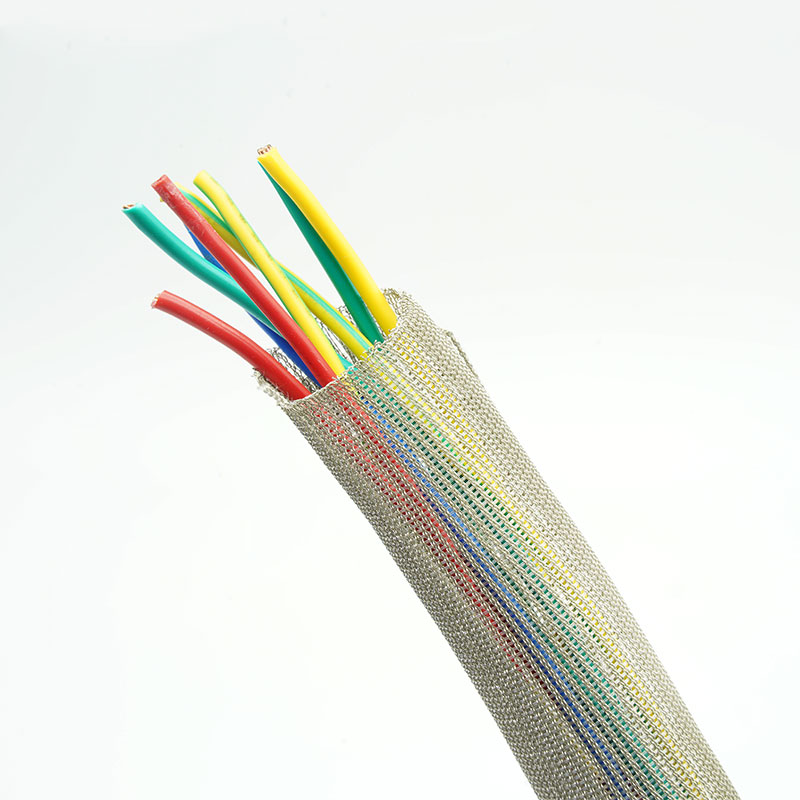

1. Włókna z folii miedzianej przewodzącej
Tworzy lekką warstwę ekranującą wokół wiązek kablowych.

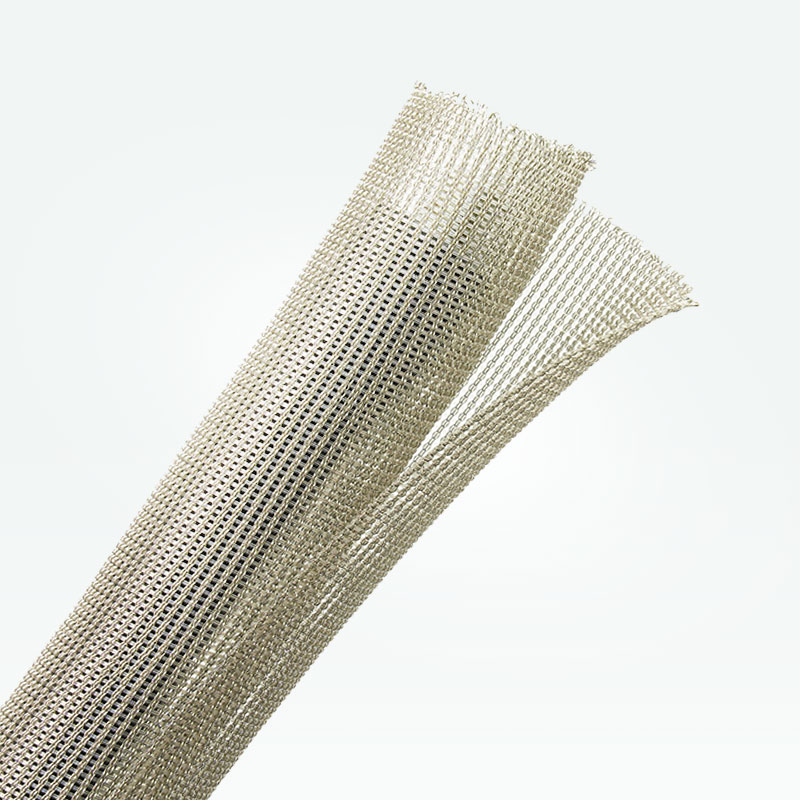

2. Samozamykająca się konstrukcja dzielona
Możliwość montażu z wejściem bocznym i automatycznego owijania.

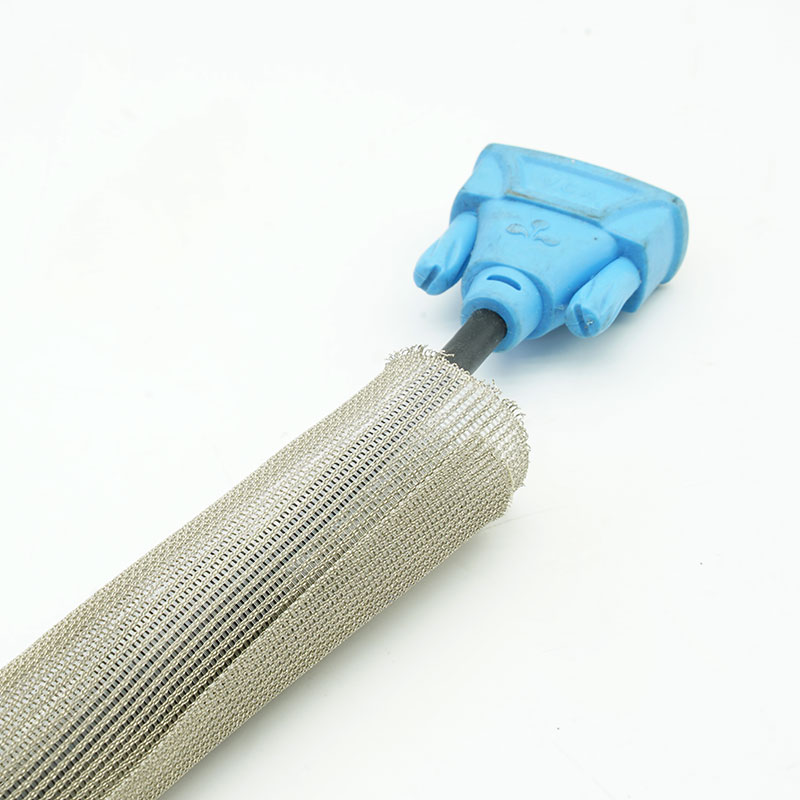

3. Projekt przyjazny dla modernizacji
Pasuje do istniejących wiązek przewodów bez konieczności demontażu złącza.

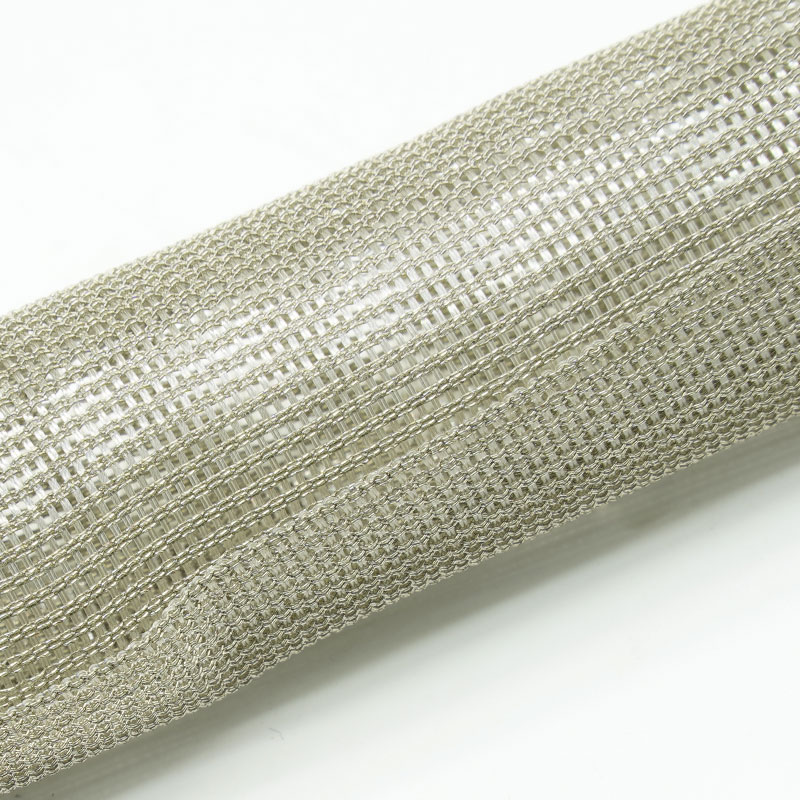

4. Elastyczna struktura pleciona
Dostosowuje się do zagięć i umiarkowanych zmian średnicy wiązki.
5. Wsparcie ekranowania EMI i RFI
Pomaga kontrolować zakłócenia promieniowane, jeśli jest prawidłowo uziemiony i zakończony.
6. Dostępne punkty odgałęzień
Umożliwia lokalne otwieranie wyjść kablowych i przeprowadzanie prac konserwacyjnych.
7. Niestandardowe konfiguracje splotów
W przypadku projektów OEM można sprawdzić rozmiar, zasięg, nakładanie się, długość i opakowanie.
| Tworzywo | Folia miedziana cynowana i nylon wielowłóknowy |
| Budowa | Samozamykający się rozdzielony warkocz |
| Zasięg tarczy | Zakres specyficzny dla projektu |
| Standardowy wygląd | Metaliczny odcień miedzi |
| Zachodzić na siebie | ≧35% |
| Temperatura pracy | -40℃~+125℃ |
| Łatwopalność | Samogasnący |
| Skuteczność ekranowania | ≥75 dB (30 MHz-3 GHz) na GB/T 30142-2013. |
| Kolor standardowy | Miedź cynowana |
| Dokumentacja zgodności | RoHS, REACH |
| Narzędzie tnące | Nożycowy |
| Format dostawy | Rolki lub cięte długości |
Specyfikacje
Numer części | ID (mm) | OD (mm) | Szerokość rozłożenia (mm) | Uszczelka Długość (m/szpula) |
|
MBS-CFW-006-TC-S | 6±2 | 8±2 | 29±3 | 100 |
MBS-CFW-008-TC-S | 8±2 | 10±2 | 40±5 | 100 |
MBS-CFW-010-TC-S | 10±2 | 12±2 | 50±5 | 100 |
| 13±2 | 13±2 | 63±5 | 100 |
| 16±2 | 16±2 | 77±5 | 50 |
| 19±2 | 19±2 | 93±5 | 25 |
| 25±2 | 25±2 | 122±5 | 25 |
| 32±2 | 32±2 | 156±5 | 25 |
| 38±2 | 38±2 | 185±5 | 25 |
Typowe zastosowania
Instrumenty elektroniczne
Chroni przewody sygnałowe niskiego poziomu, w których należy zminimalizować dodatkowy ciężar i sztywność ekranu.
Robotyka i automatyka
Umożliwia owijanie przewodów sprzężenia zwrotnego i sterowania w pobliżu silników i napędów, zapewniając jednocześnie dostęp serwisowy.
Sprzęt komunikacyjny
Dodaje osłonę przewodzącą wokół zwartych wiązek danych i sygnałów w ciasnych obudowach.
Systemy elektroniczne pojazdu
Modernizacja ekranowania wiązek przewodów pomocniczych i komunikacyjnych w pobliżu źródeł zakłóceń elektrycznych.
Sprzęt medyczny i laboratoryjny
Pomaga oddzielić wrażliwe kable sygnałowe od pobliskich zakłóceń; wymagana jest końcowa walidacja EMC sprzętu.
Należy podać minimalną i maksymalną średnicę wiązki, wymagany nakład, docelowy zakres częstotliwości oraz planowaną metodę uziemienia. Należy również określić promień gięcia, cykle zginania, odgałęzienia, złącza i narażenie na czynniki środowiskowe. Oplot z folii miedzianej jest wybierany głównie ze względu na lekkość i elastyczność; zastosowania wymagające solidnego połączenia, niższej rezystancji lub wyższej obciążalności prądowej należy porównać z MBS-TC-S.
Dostępna personalizacja
Rozmiar nominalny i nakładanie się - dopasowane do rzeczywistego zakresu pakietu i docelowego zasięgu.
Gęstość oplotu i budowa włókien - dostosowane do elastyczności, wagi i priorytetów ekranowania.
Cięcie na długości i przygotowywanie gałęzi - Elementy specyficzne dla danego projektu są dostępne po zapoznaniu się z rysunkiem.
Identyfikacja i opakowanie — etykiety, rolki, zestawy i opakowania OEM dostępne po uzgodnieniu.
Dokumenty RoHS i REACH mogą być dostępne dla potwierdzonej konstrukcji. Skuteczność ekranowania, rezystancja, temperatura i odporność na zginanie mogą być określone wyłącznie na podstawie uzgodnionej metody badań i konfiguracji próbki. Ostateczna zgodność EMC zależy od kompletnego zespołu kabla, w tym nakładek, szwów, uziemienia i zakończeń.
Kontrola tożsamości filamentu - weryfikowana jest budowa filamentu z folii miedzianej i stan dostawy.
Kontrola splotu i zakładki - monitorowane są spójność pokrycia, zerwane włókna i zachowanie samoczynnego zamykania.
Weryfikacja wymiarów - sprawdzane są wymiary nominalne, zakładki i długość końcowa.
Zwolnienie funkcjonalne - kontrole ciągłości i odporności można uzgodnić z ostateczną kontrolą etykiety i opakowania.
01. Czy można dokonać instalacji po zamontowaniu złączy?
Tak. Rozdzielona konstrukcja owija się wokół istniejącej uprzęży z boku.
02. Czy nakładanie się warstw ma wpływ na skuteczność ekranowania?
Tak. Niewystarczające lub nierównomierne nakładanie się może powodować powstawanie szczelin ekranowych, szczególnie na zakrętach i rozgałęzieniach.
03.Czy można go używać jako paska uziemiającego?
Jest to przede wszystkim lekka osłona ekranująca; należy stosować konstrukcję z cynowanej miedzi, gdy wymagane jest solidne połączenie lub ścieżka prądowa.
Poproś o próbkę lub wycenę
Prosimy o przesłanie zakresu średnic kabla, docelowego zakresu częstotliwości, metody uziemienia, środowiska instalacji, długości gotowej oraz ilości. MJ FLEX dokona przeglądu konstrukcji i zaleci odpowiednią konfigurację próbki lub wyceny.
